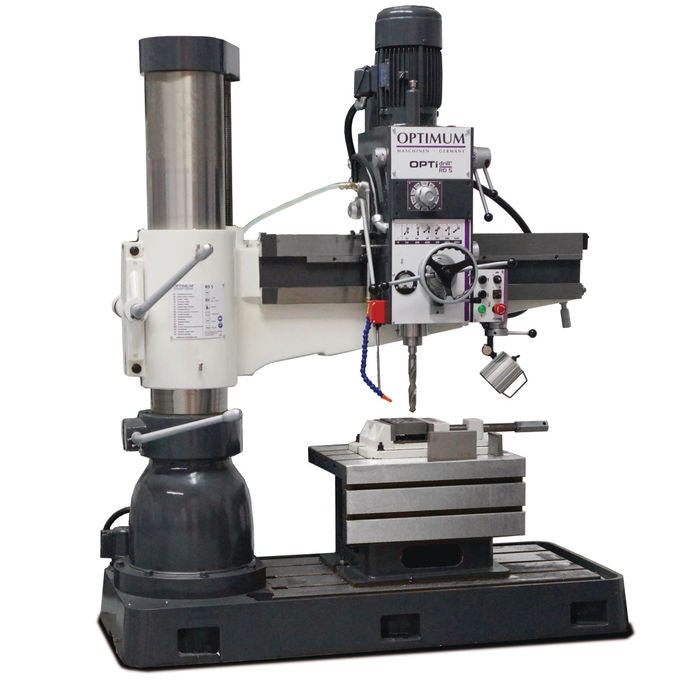

OPTIdrill RD 5
Nagy teljesítményű ipari sugárfúrógép nagy méretű munkadarabok megmunkálásához
Az OPTIdrill RD 5 robusztus ipari sugárfúrógép, amely nagy méretű és nagy tömegű munkadarabok precíz megmunkálására készült
A vízszintesen mozgatható fúrófej és a motorosan állítható sugárkar lehetővé teszi a munkaterület gyors elérését a munkadarab áthelyezése nélkül
A gép kiválóan alkalmas fúrási, dörzsárazási és menetvágási feladatokhoz műhelyekben és gyártóüzemekben
Sokoldalúan alkalmazható fúráshoz, dörzsárazáshoz és menetvágáshoz
Nagy szilárdságú, vastag falú öntvény gépváz és oszlop a maximális stabilitás és rezgésmentes működés érdekében
Nagy munkatartomány a vízszintesen mozgatható fúrófejnek köszönhetően
Áttekinthető, ergonomikus kezelőpanel
Precíziós kivitelű, könnyű járású orsóvezetés
Nagy teherbírású, csavarodásmentes sugárkar szerkezet
Motoros sugárkar-emelés nagy teljesítményű emelőmotorral és emelőorsóval
Olajfürdős hajtómű a hosszú élettartam és a csendes működés érdekében
Edzett és precíziósan köszörült sugárkar-vezetékek
Edzett és precíziósan köszörült króm-nikkel acél hajtóműfogaskerekek
A fúrófej és az oszlop külön-külön vagy egyidejűleg mechanikusan rögzíthető
Jobb- és balirányú orsóforgás menetvágási műveletekhez
Elektromosan fékezett nagy teljesítményű főorsómotor
24 V DC vezérlőfeszültség
Nagyméretű, precíziós kivitelű befogóasztal
Edzett és köszörült befogófelület T-hornyokkal
Nagyméretű géptalp T-hornyokkal nagyobb munkadarabok közvetlen befogásához
Túlterhelés elleni motorvédelem
Beépített LED gépvilágítás
Beépített hűtőfolyadék-rendszer, a hűtőfolyadék-tartály a géptalpban
Az orsó mechanikusan rögzíthető
Méretek és tömeg:
Méretek (H × Sz × M): 1725 × 745 × 2550 mm
Nettó tömeg: 1800 kg
Elektromos adatok:
Tápfeszültség: 3 × 400 V
Hálózati frekvencia: 50 Hz
Motor:
Főorsómotor teljesítménye: 4,0 kW
Fúrási teljesítmény:
Maximális fúrási átmérő acélban (S235JR): 42 mm
Folyamatos üzemi fúrási teljesítmény acélban (S235JR): 40 mm
Orsó:
Orsókúp: MK4
Orsólöket: 230 mm
Fordulatszám:
Fordulatszám-tartomány: 37–1253 ford./perc
Fordulatszám-fokozatok száma: 12
Automatikus orsóelőtolás:
Előtolási sebesség: 0,05–0,15 mm/fordulat
Előtolási fokozatok száma: 3
Befogóasztal:
Asztalméret: 635 × 520 mm
T-hornyok száma: 3
T-hornyok mérete: 19 mm
T-hornyok osztása: 171 mm
Géptalp:
Munkafelület: 1608 × 745 mm
T-hornyok mérete: 19 mm
T-hornyok osztása: 121 mm
Mozgástartomány:
Sugárkar forgásszöge: 180°
Fúrófej vízszintes elmozdulása: 820 mm
sugárkar függőleges elmozdulása: 570 mm
Orsó–oszlop távolság: 280–1100 mm
Orsó–befogóasztal távolság: 50–850 mm
Orsó–géptalp távolság: 470–1270 mm
Oszlop:
Oszlop átmérője: 260 mm
Szállítási információ:
A fúrótokmány nem tartozék, külön rendelhető
