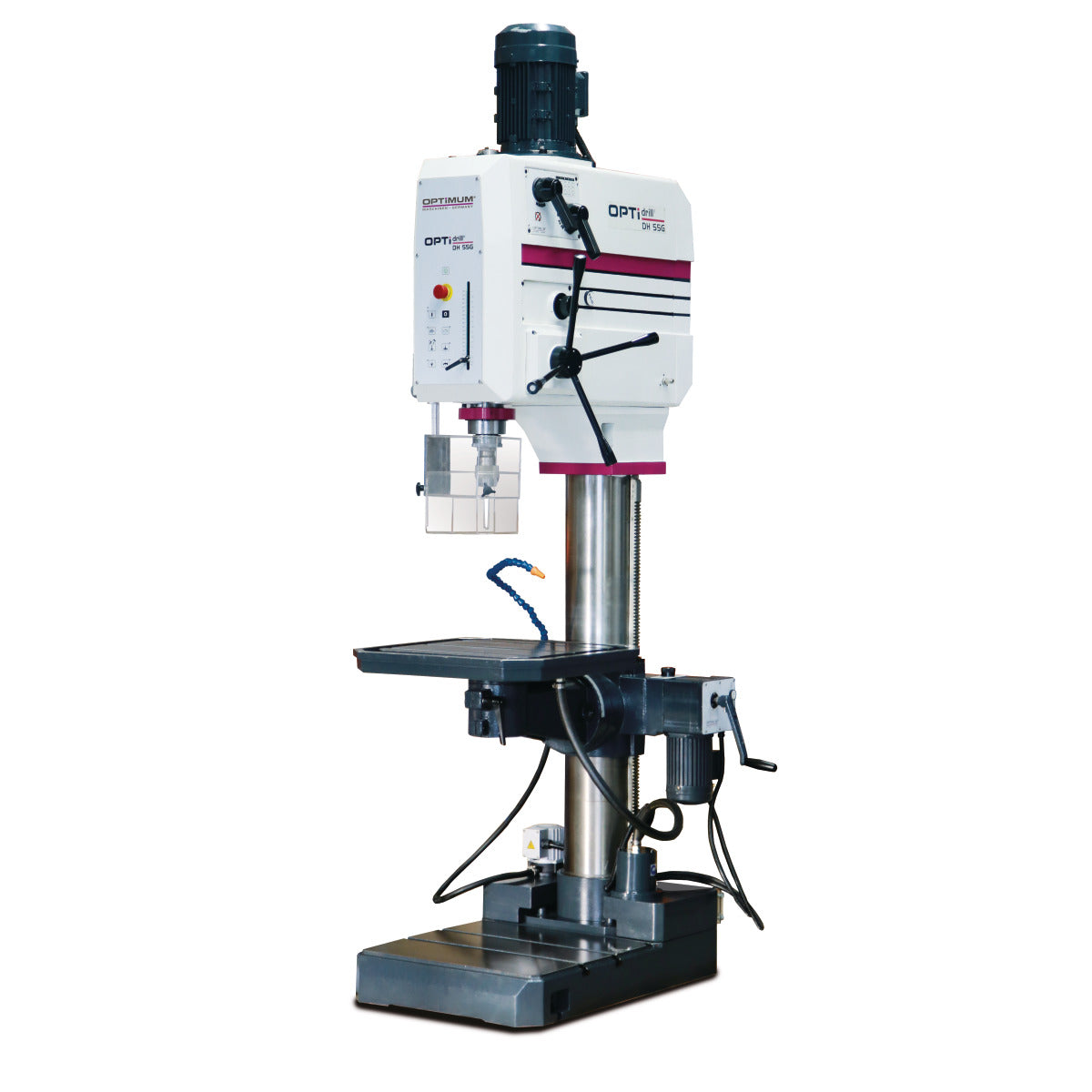

Fogaskerék hajtóműves, oszlopos fúrógép OPTIdrill DH 55G
Nagy teljesítményt igénylő fúrásokhoz, menetfúró funkcióval szerelve, ipari felhasználásra
Nehéz, masszív öntvénykivitel
Szennyeződés és vízálló, könnyen tisztítható membrán billentyűzet, 24V DC elektronikával
Automatikus fúróorsó előtolás
Fúrásmélység-határoló
Menetfúró funkció
Fúrófejbe integrált géplámpa
Nagyméretű, magasságában állítható védőplexi biztonsági kapcsolóval a kezelő maximális védelme érdekében
Nagyméretű, masszív fúróasztal, precízen megmunkálva, párhuzamos elrendezésű T-hornyokkal és körbefutó hűtőfolyadék-elvezető vályúval; hátoldalán erősen bordázott, oldalirányban ±90°-ban billenthető
Motoros fúróasztal-magasságállítás
Hűtőfolyadék-berendezés külső hűtőfolyadék-tartállyal, amely a teljes ürítés érdekében egyszerűen kivehető
Forgácsszűrő a gépipari elvárásoknak megfelelően
Rendkívül stabil, vastag falú öntött oszlop a nagy erőátvitelhez
Masszív, precízen felületmegmunkált géptalp párhuzamos T-hornyokkal
Opcionális lábkapcsoló a jobb- és balirányú forgás közötti váltáshoz, valamint menetfúráshoz
TECHNIKAI ADATOK
Méretek és súlyok
Oszlopátmérő200mm Hossz (termék) kb.850mm
Szélesség/mélység (termék) kb. 1060mm Magasság (termék) kb. 2545mm
Nettó súly kb. 907kg
Fúrási teljesítmény
Fúrási teljesítmény acél (S235JR)55mm
Folyamatos fúrási teljesítmény acél (S235JR)50mm
Menetvágás acélban (S235JR)M 42
Fúróasztal
Fúróasztal munkaterület hossza600mm Fúróasztal munkaterület szélessége600mm
Fúróasztal T horony mérete18mm Fúróasztal T horony száma2
Fúróasztal forgása360° Fúróasztal szöge± 90° Fúróasztal szöge± 90°
Fúróasztal teherbírása350kg Max. távolság orsó - fúróasztal725mm
Min. távolság tokmány - fúróasztal130mm
Sebességtartomány
Sebességtartomány45 - 2000min¯¹ Fogaskerekek száma16lépés
Elektromos adatok
Hajtómotor teljesítménye2,2 / 2,8kW Tápfeszültség400V
Hálózati frekvencia50Hz
Gépalap
Max. távolság orsó - gépalap1300mm Gépalap munkaterület hossza515mm
Gépalap munkaterület szélessége570mm Gépalap T horony mérete18mm
Gépalap T hornyok száma2 Gépalap T hornyok távolsága150mm
Orsó
Tengelytoló löket200mm Orsó tokmányMT 4
Hatótávolság400mm Fűrészelőtolás sebessége0,1 - 0,2mm/ford.
Fűrészelőtoló fogaskerekek3fokozat
