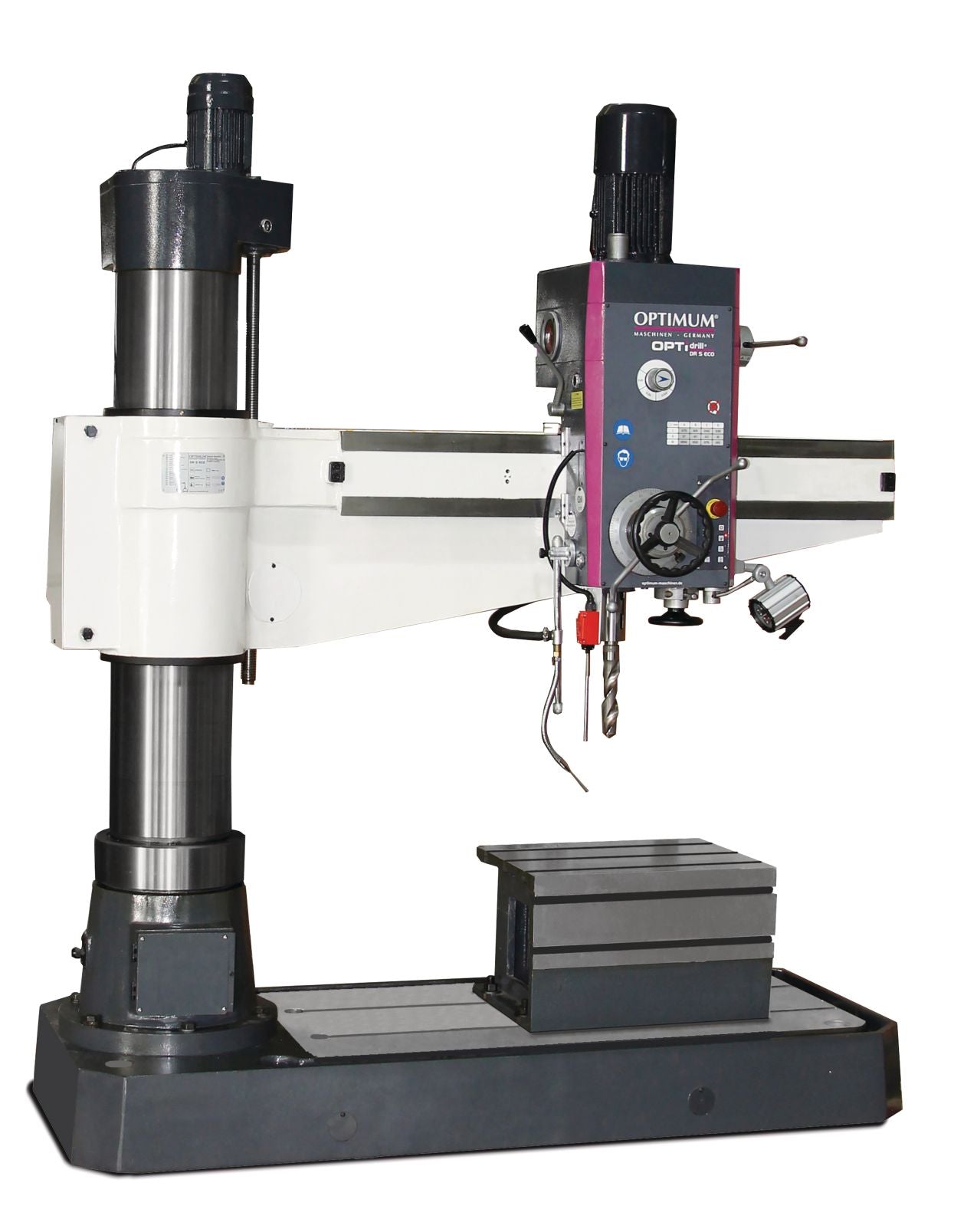

OPTIdrill RD 5E
Precíziós sugárfúrógép egyedi és sorozatgyártási feladatokhoz
Az OPTIdrill RD 5E robusztus ipari sugárfúrógép nagy méretű és nehéz munkadarabok megmunkálására készült
A vízszintesen mozgatható fúrófej és a motorosan állítható sugárkar gyors pozicionálást tesz lehetővé, így a munkadarab mozgatása nélkül is nagy munkaterület érhető el
A gép ideális fúráshoz, dörzsárazáshoz és menetvágáshoz egyedi vagy sorozatgyártási környezetben
Sokoldalúan alkalmazható fúráshoz, dörzsárazáshoz és menetvágáshoz
Elektromosan fékezett főorsómotor a gyors és biztonságos leállítás érdekében
24 V DC vezérlőfeszültségű kezelőszervek, kétcsatornás biztonsági lánccal a DIN EN 12717 szabványnak megfelelően
Nagy szilárdságú, vastag falú öntvény gépváz és oszlop a maximális stabilitás és rezgésmentes működés érdekében
Nagy munkatartomány a vízszintesen állítható fúrófejnek köszönhetően
Motoros sugárkar-emelés nagy teljesítményű emelőmotorral és emelőorsóval
Nagy teherbírású, csavarodásmentes sugárkar szerkezet
Edzett és precíziósan köszörült sugárkar-vezetékek a hosszú élettartam és pontos vezetés érdekében
Olajfürdős hajtómű a csendes működésért és a hosszú élettartamért
Edzett és precíziósan köszörült króm-nikkel acél hajtóműfogaskerekek az egyenletes járás érdekében
A fúrófej és az oszlop külön-külön vagy egyidejűleg mechanikusan rögzíthető, illetve kioldható
Jobb- és balirányú orsóforgás menetvágási műveletekhez
Nagyméretű, precíziós kivitelű befogóasztal
Edzett és köszörült befogófelület párhuzamos T-hornyokkal
Beépített LED gépvilágítás
Beépített hűtőfolyadék-rendszer, a hűtőfolyadék-tartály a gép talpazatában
Túlterhelés elleni motorvédelem
Áttekinthető, ergonomikus kezelőpanel
A befogóasztal az alapfelszereltség része
Méretek és tömeg:
Méretek (H × Sz × M): 2045 × 800 × 2450 mm
Nettó tömeg: 2200 kg
Fúrási teljesítmény:
Maximális fúrási átmérő acélban (S235JR): 45 mm
Folyamatos üzemi fúrási teljesítmény acélban (S235JR): 40 mm
Fordulatszám:
Fordulatszám-tartomány: 40–1896 ford./perc
Fordulatszám-fokozatok száma: 12
Orsó:
Orsókúp: MK4
Mozgástartomány:
Fúrófej vízszintes elmozdulása (X): 1000 mm
Sugárkar függőleges elmozdulása (Z): 680 mm
Orsó–oszlop távolság: 370–1370 mm
Orsó–befogóasztal távolság: 370–1210 mm
Befogóasztal:
Asztalméret: 600 × 450 mm
Asztalmagasság: 370 mm
Edzett, köszörült felület párhuzamos T-hornyokkal
Elektromos adatok:
Tápfeszültség: 3 × 400 V
Hálózati frekvencia: 50 Hz
Motorok:
Főorsómotor: 2,2 kW
Sugárkar emelőmotor: 0,75 kW
Alapfelszereltség:
Befogóasztal
Morse-kúpos szűkítőpersely MK4/MK3
Morse-kúpos szűkítőpersely MK4/MK2
