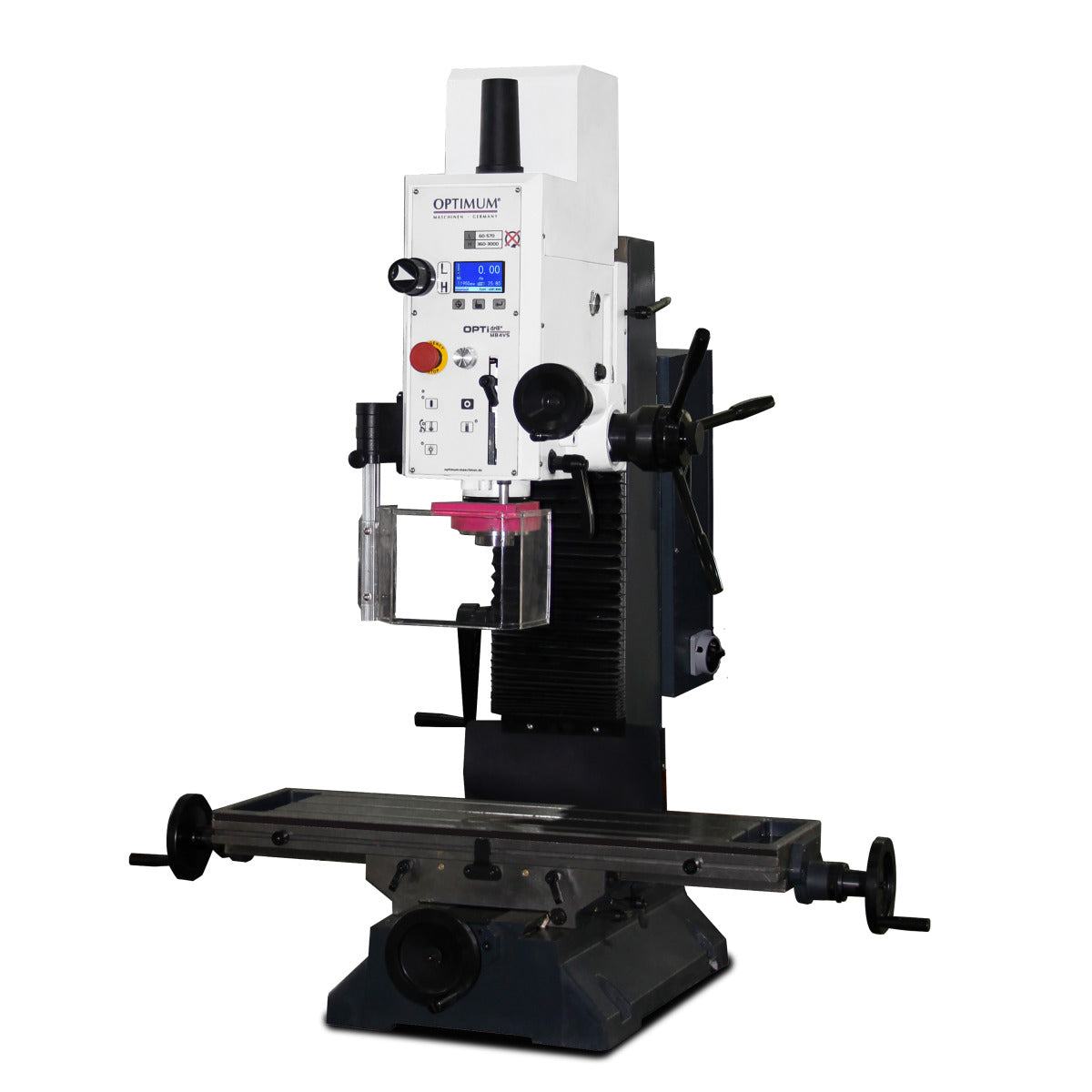

Az OPTImill MB 4SV kompakt, univerzális fúró-marógép elektronikusan szabályozható, 3 kW-os szervohajtással és digitális kezelőegységgel. Egyedi alkatrészek, prototípusok, javítóipari munkák és kisebb sorozatok fúrására, marására és menetfúrására használható. A 230 V-os tápellátásnak, a 60–3000 ford./perces fordulatszám-tartománynak és a 800 × 240 mm-es keresztasztalnak köszönhetően karbantartó műhelyek, szerszámkészítők és oktatóműhelyek számára is megfelelő választás.
A fokozatmentesen szabályozható szervohajtás lehetővé teszi, hogy a főorsó fordulatszáma gyorsan hozzáigazítható legyen a szerszámhoz és a megmunkálandó anyaghoz. A digitális kezelőegységről beállítható menetmélység és a külön menetfúrási funkció egyszerűbbé, pontosabbá és biztonságosabbá teszi a munkavégzést. A nagy teljesítményű hajtás, a stabil vezetékek és a precíziós keresztasztal hosszú távon is megbízható műhelyhasználatot biztosítanak.
Az OPTImill MB 4SV legfontosabb előnye a hagyományos fúró-marógépekhez képest a 3 kW-os szervohajtás és az elektronikusan szabályozható főorsó-fordulatszám. A gép 32 mm-es fúrási teljesítményt, 63 mm-es homlokmaró-kapacitást és 120 mm-es pinolalöketet kínál. A digitális kezelőegység, a menetfúrási funkció, az állítható végállások és az utánállítható éklécekkel szerelt fecskefarkú vezetékek pontosabb és kényelmesebb munkavégzést tesznek lehetővé az egyszerűbb, kizárólag mechanikus vezérlésű gépeknél.
Gépkialakítás:
Géptípus: univerzális fúró-marógép
Hajtás: szervohajtás
Főorsó-fordulatszám szabályozása: elektronikus, fokozatmentes
Vezetékek: stabil fecskefarkú vezetékek
Vezetékek beállítása: utánállítható éklécekkel
Asztal végállásai: állíthatók
Főorsó forgásiránya: jobb- és balirányú
Menetfúrási funkció: igen
Kézi finomelőtolás: igen
Fúró-marófej dönthetősége: ±45°
Vészleállító kapcsoló: igen
Munkatérvilágítás: LED
Biztonsági burkolat: magasságban állítható védőplexi mikrokapcsolóval
Vezérlőszekrény: szabványos kialakítású, saját OPTIMUM-fejlesztés
Fúrási és marási teljesítmény:
Maximális fúrási teljesítmény S235JR acélban: 32 mm
Folyamatos fúrási teljesítmény S235JR acélban: 28 mm
Maximális homlokmarófej-átmérő: 63 mm
Maximális szármaróátmérő: 26 mm
Tengelymozgások:
X tengely kézi mozgása: 450 mm
Y tengely kézi mozgása: 200 mm
Z tengely mozgása: nincs megadva
Főorsó és oszlop közötti maximális távolság: 275 mm
Munkaasztal:
Asztal mérete: 800 × 240 mm
T-hornyok száma: 3
T-hornyok mérete: 14 mm
T-hornyok távolsága: 63 mm
Asztal kialakítása: nagyméretű, precíziós felületmegmunkálású keresztasztal
Asztalvezetékek beállítása: utánállítható éklécekkel
Főorsó:
Főorsókúp: MK4
Behúzószár: M16
Főorsó fordulatszám-tartománya: 60–3000 ford./perc
Fordulatszám-tartományok száma: 2
Fordulatszám-szabályozás: elektronikusan, fokozatmentesen
Pinola lökete: 120 mm
Főorsó forgásiránya: jobb- és balirányú
Főorsó-finomelőtolás: kézi
Főorsóhajtás:
Hajtás típusa: szervohajtás
Motorteljesítmény S1 üzemben: 3 kW
Fordulatszám-szabályozás: elektronikus
Elektromos adatok:
Tápfeszültség: 230 V
Hálózati frekvencia: 50 Hz
Méretek és tömeg:
Hosszúság: kb. 1155 mm
Szélesség/mélység: kb. 980 mm
Magasság: kb. 1360 mm
Nettó tömeg: kb. 320 kg
Az OPTImill MB 4SV nem CNC-vezérlésű gép. A beépített digitális egység elsősorban a főorsó és a menetfúrási funkció kezelésére szolgál.
Főorsó indítása: nyomógombbal
Főorsó leállítása: nyomógombbal
Főorsó forgásirányának kiválasztása: igen
Munkatérvilágítás be- és kikapcsolása: igen
Menetfúrási funkció indítása: nyomógombbal
Nullpont beállítása: igen
Menetmélység beállítása: igen
Beállítások jóváhagyása: Enter nyomógombbal
A menetfúrási funkció lehetővé teszi a kívánt menetmélység digitális beállítását. A jobb- és balirányú főorsóforgás, valamint a szervohajtás elektronikus szabályozása támogatja a menetfúrás szabályozott végrehajtását.
Alapfelszereltség:
3 kW teljesítményű szervohajtás
Elektronikusan, fokozatmentesen szabályozható főorsó-fordulatszám
Digitális kezelő- és kijelzőegység
Menetfúrási funkció digitálisan beállítható menetmélységgel
Jobb- és balirányú főorsóforgás
Kézi főorsó-finomelőtolás
±45°-ban dönthető fúró-marófej
Precíziós megmunkálású keresztasztal
Állítható asztali végállások
Utánállítható éklécekkel szerelt fecskefarkú vezetékek
LED munkatérvilágítás
Vészleállító kapcsoló
Magasságban állítható védőplexi mikrokapcsolóval
Szabványos kialakítású, saját fejlesztésű OPTIMUM vezérlőszekrény
Szállított tartozékok:
MK4–MK3 adapter
M16 behúzószár
MK4/22 mm adapter
Kezelőszerszámok
Opcionális:
Befogó- és asztalkiegészítők:
ZAS 50 kéttengelyes gépsatu
FMS 100 precíziós gépsatu
FMS 125 precíziós gépsatu
FMSN 125 precíziós gépsatu lehúzó rendszerrel
VMQ 100 marógépsatu
HMS 100 hidraulikus marógépsatu
MV3-75 háromtengelyes gépsatu
DAS 100 háromtengelyes gépsatu
RT 100 vízszintes-függőleges körasztal
RT 150 vízszintes-függőleges körasztal
RTE 165 vízszintes-függőleges körasztal hárompofás tokmánnyal
RTU 165 vízszintes-függőleges körasztal hárompofás tokmánnyal
RST 1 szegnyereg körasztalhoz
Párhuzamos alátétkészlet, 18 részes
Párhuzamos alátétkészlet, 20 részes
Leszorító 14 mm-es T-horonyhoz, M12 menettel
M12/14 mm-es T-horonyanya
90°-os ütközőszög
WP 30 prizma
WPS-1 munkadarab-alátámasztó, 40–50 mm-es beállítási tartománnyal
WPS-3 munkadarab-alátámasztó, 90–140 mm-es beállítási tartománnyal
Szerszámbefogók és szerszámok:
MK4/ER32–M16 patronbefogó-készlet
ER32 patronkészlet, Ø 3–20 mm
MK4 kifúrófejkészlet
MK4–MK3/M16 szűkítőhüvely
MK4/M16/B16 fúrótokmány-befogótüske
MK4 menetfúró tokmány betétekkel, M3–M12
MK4 menetfúró tokmány betétekkel, M8–M20
Precíziós gyorsbefogó fúrótokmány, 1–10 mm, B16
DKC13 gyorsbefogó fúrótokmány, 0–13 mm
DKC16 gyorsbefogó fúrótokmány, 0–16 mm
HSS szármarókészlet, 12 részes
HSS szármarókészlet, 20 részes
MK4/M16 másoló- és homlokmarófej
Spiralfúrókészlet, 25 részes, 1–13 mm
Spiralfúrókészlet, 41 részes, 6–10 mm, 0,1 mm-es lépcsőkkel
Élkereső, 10 mm-es szárátmérővel
Előtolási és hűtési kiegészítők:
V 99S motoros asztalelőtolás
Szerelőkészlet a V 99S asztalelőtoláshoz
Univerzális hűtőfolyadék-rendszer, 230 V
MMC1 hűtőköd-kenő rendszer
KMS 2 hűtőfolyadék-tömlők mágneses talppal
Géptelepítési és műhelykiegészítők:
MSM 3 gépállvány
SE 55 rezgéscsillapító géptalp
SE 1 szintezőtalp
Munkahelyi szőnyeg többféle méretben
