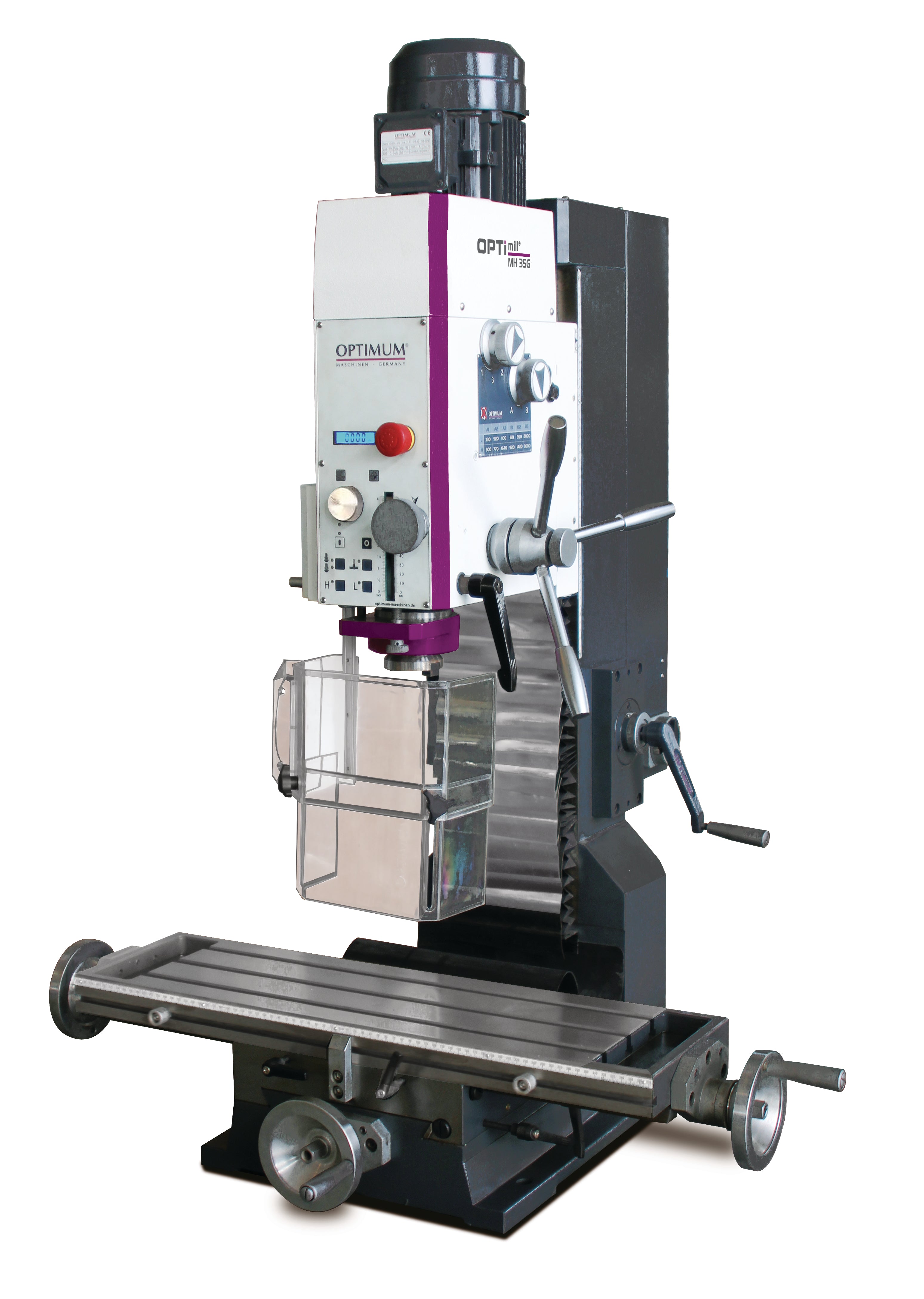

Az OPTImill MH 35V univerzális precíziós fúró-marógép karbantartó műhelyek, szerszámkészítők, oktatási intézmények, prototípusgyártók és kisebb sorozatokkal dolgozó fémipari vállalkozások számára ajánlott. Acél és más fémes anyagok fúrására, menetfúrására, síkmarására, horonymarására és általános forgácsolási feladataira használható.
A hagyományos kezelés, a kézi sebességváltás és a digitális fúrásmélység-kijelzés jó áttekinthetőséget biztosít, ezért a gép egyedi alkatrészekhez, javítási munkákhoz és gyakran változó feladatokhoz is megfelelő.
A robusztus öntöttvas felépítés és a nagy terhelhetőségű keresztasztal magabiztos munkavégzést tesz lehetővé nagyobb munkadarabok esetén is. A digitálisan beállítható fúrásmélység, a menetfúró üzemmód és a mechanikus BT30 gyorsbefogó rendszer egyszerűbbé és gyorsabbá teszi a napi munkát.
Az elektromos Z-tengely-állítás csökkenti a marófej magasságának változtatásához szükséges fizikai erőkifejtést. A jól áttekinthető kezelőpanel, a mikrokapcsolóval biztosított védőburkolat és a stabil gépszerkezet nyugodtabb, kiszámíthatóbb munkakörnyezetet teremt.
Az MH 35V kategóriájának erőteljes és sokoldalú gépe: 32 mm-es fúrási kapacitással, 80 mm-es maximális marófej-átmérővel és 170 kg terhelhetőségű munkaasztallal rendelkezik. A 2 × 6 fokozatú, kézzel kapcsolható hajtómű 220–3100 ford./perc közötti fordulatszám-tartományt biztosít. A BT30 orsóbefogás, a mechanikus gyorsbefogó rendszer, az elektromos Z-tengely-állítás és a ≤ 0,015 mm körfutási pontosság olyan felszereltséget kínál, amely a hasonló méretű hagyományos fúró-marógépek között is figyelemre méltó. A megerősített géptest, a stabil Z-oszlop-csatlakozás és a köszörült, hántolt fecskefarkú vezetékek hosszú távon is pontos munkavégzést támogatnak.
Méretek és tömeg:
Hosszúság: kb. 850 mm
Szélesség/mélység: kb. 1030 mm
Magasság: kb. 1340 mm
Nettó tömeg: kb. 318 kg
Csomagolási adatok:
Csomagolási hosszúság: 1577 mm
Csomagolási szélesség: 864 mm
Csomagolási magasság: 844 mm
Bruttó tömeg: 363 kg
Nettó tömeg: 318 kg
Fúró- és marófej:
Fej dönthetősége: ±30°
Főorsó körfutási pontossága a pinolán mérve: ≤ 0,015 mm
Főorsócsapágyazás: kúpgörgős csapágyak
Max. marófej-átmérő: 80 mm
Max. szármaróátmérő: 28 mm
Fúrási kapacitás acélban (S235JR): 32 mm
Folyamatos fúrási kapacitás acélban (S235JR): 28 mm
Elektromos adatok:
Hajtómotor teljesítménye: 1,1 / 1,5 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Motor kivitele: kétfordulatú ipari motor
Maróasztal:
Asztal hossza: 750 mm
Asztal szélessége: 210 mm
Max. távolság a főorsó és az asztal között: 440 mm
T-hornyok mérete: 12 mm
T-hornyok száma: 3
T-hornyok osztástávolsága: 63 mm
Max. asztalterhelés: 170 kg
Elmozdulások:
X tengely elmozdulása: 450 mm
Y tengely elmozdulása: 200 mm
Z tengely elmozdulása: 460 mm
X és Y tengely mozgatása: kézi
Z tengely magasságállítása: elektromos
Pinola elmozdulása: 90 mm
Főorsó:
Orsóbefogás: BT30
Fordulatszám-tartomány: 220–3100 ford./perc
Fordulatszám-fokozatok: 2 × 6 fokozat
Fordulatszám-váltás: kézi, mechanikus
Főorsó kinyúlása: 215 mm
Pinola átmérője: 68 mm
Pinola lökete: 90 mm
Szerszámrögzítés: mechanikus gyorsbefogó rendszer
Gépszerkezet és vezetékek:
Oszlop anyaga: nagy tömegű szürkeöntvény
Vezetékek kialakítása: köszörült és hántolt fecskefarkú vezetékek
Éklécek: utánállíthatók
Előtolóorsók holtjátéka: beállítható és utánállítható
Z tengely védelme: rozsdamentes acél lamellás burkolat
Géptest: megerősített, ék alakban kialakított öntvény
Z-oszlop csatlakozása: megerősített kivitel
Kábelvezetés: energialáncban
Digitális kijelző és kezelőrendszer
Az MH 35V hagyományos, nem CNC-vezérlésű fúró-marógép. Kezelőpanelje szennyeződés- és vízálló fóliabillentyűzettel, valamint jól olvasható digitális kijelzővel rendelkezik. A forgatható-nyomható kezelőgomb segítségével a fúrási mélység milliméterben vagy hüvelykben állítható be, és a kijelzett érték nullázható.
A kezelőrendszer támogatja a jobb- és balirányú orsóforgást, a menetfúró üzemmódot és a fúrásmélység beállítását. A digitális kijelző elsősorban a pinola-, illetve fúrásmélység kezelésére szolgál; teljes tengelyhelyzet-kijelzéshez opcionális DRO5 rendszer választható.
Kezelőpanel:
Kialakítás: szennyeződés- és vízálló fóliabillentyűzet
Digitális fúrásmélység-kijelzés: igen
Mértékegység-választás: mm vagy inch
Nullpont beállítása: igen
Fúrásmélység beállítása: igen
Jobb- és balirányú orsóforgás: igen
Menetfúró üzemmód: igen
Elektromos Z-tengely-állítás: igen
CNC-vezérlés: nem
Teljes tengelyhelyzet-kijelzés: opcionális DRO5 rendszerrel
Vezérlőszekrény és kommunikáció:
Vezérlőszekrény kialakítása: szabványkövető, Optimum saját fejlesztés
Jelátvitel: hálózati kábelen
Diagnosztikai funkció: igen
Alapfelszereltség:
Kétfordulatú ipari motor és hat mechanikus hajtóműfokozat
Elektromos Z-tengely-állítás
Mechanikus BT30 gyorsbefogó rendszer
Digitális fúrásmélység-kijelző
Szennyeződés- és vízálló fóliabillentyűzet
Menetfúró üzemmód
Jobb- és balirányú orsóforgás
Fúrásmélység-ütköző
±30°-ban dönthető hajtóműfej
Nagyméretű, precízen megmunkált keresztasztal
Állítható és utánállítható előtolóorsó-holtjáték
Rozsdamentes acél lamellás Z-tengely-védelem
Magasságban állítható védőburkolat biztonsági mikrokapcsolóval
Energialáncos kábelvezetés
Optimum saját fejlesztésű vezérlőszekrény
Kezelőszerszámok
Opcionális:
Szerszámbefogók és szerszámbeállítás:
BT30/M12–B16 befogótüske
22 mm-es BT30 marófejbefogó
BT30 Weldon befogók 6, 8, 10, 12, 16 és 20 mm-es méretben
BT30–MK2 átalakító
BT30–ER32 patronbefogó
ER32 patronkészlet 3–20 mm
ER32 patronbefogó kulcs
BT30 behúzógomba
BT30 kúptisztító
Analóg szerszámmagasság-beállító
BT30 szerelő- és szerszámbeállító segédeszköz
BT30 kezdőkészlet
BT30 másoló- és síkmaró
BT40 fúrótokmánykészlet – kompatibilitása külön ellenőrizendő
Munkadarab-befogás:
FMS 125 precíziós gépsatu
FMSN 125 lehúzó rendszerű precíziós gépsatu
VMQ 100 marógépsatu
HMS 100 hidraulikus marógépsatu
MV3-75 és DAS 100 háromtengelyes gépsatu
ZAS 50 kéttengelyes gépsatu
RT 100 és RT 150 vízszintes-függőleges osztóasztal
RTE 165 és RTU 165 osztóasztal hárompofás tokmánnyal
90°-os ütközőszög
WP 30 prizma
WPS-1 munkadarab-alátámasztó, 40–50 mm
WPS-3 munkadarab-alátámasztó, 90–140 mm
M10/12 mm-es T-horonyanya
20 részes párhuzamos alátétkészlet
Forgácsolószerszámok:
12 részes HSS szármarókészlet
20 részes HSS szármarókészlet
25 részes, 1–13 mm-es csigafúrókészlet
18 részes keményfém marókészlet
10 mm átmérőjű élkereső
Előtolás, hűtés és kijelzés:
V99S motoros asztali előtolás
V99S felszerelőkészlet az X tengelyhez
230 V-os univerzális hűtőfolyadék-berendezés
KMS 2 hűtőfolyadék-tömlők mágneses talppal
MMC1 hűtő-kenőanyag-ködképző
DRO5 digitális, háromtengelyes pozíciókijelző fordulatszám-kijelzéssel
Telepítés és műhelyfelszerelés:
MSM 3 masszív acél gépállvány
SE 55 rezgéscsillapító gépláb
SE 1 szintezőtalp
Munkahelyi szőnyeg többféle méretben
