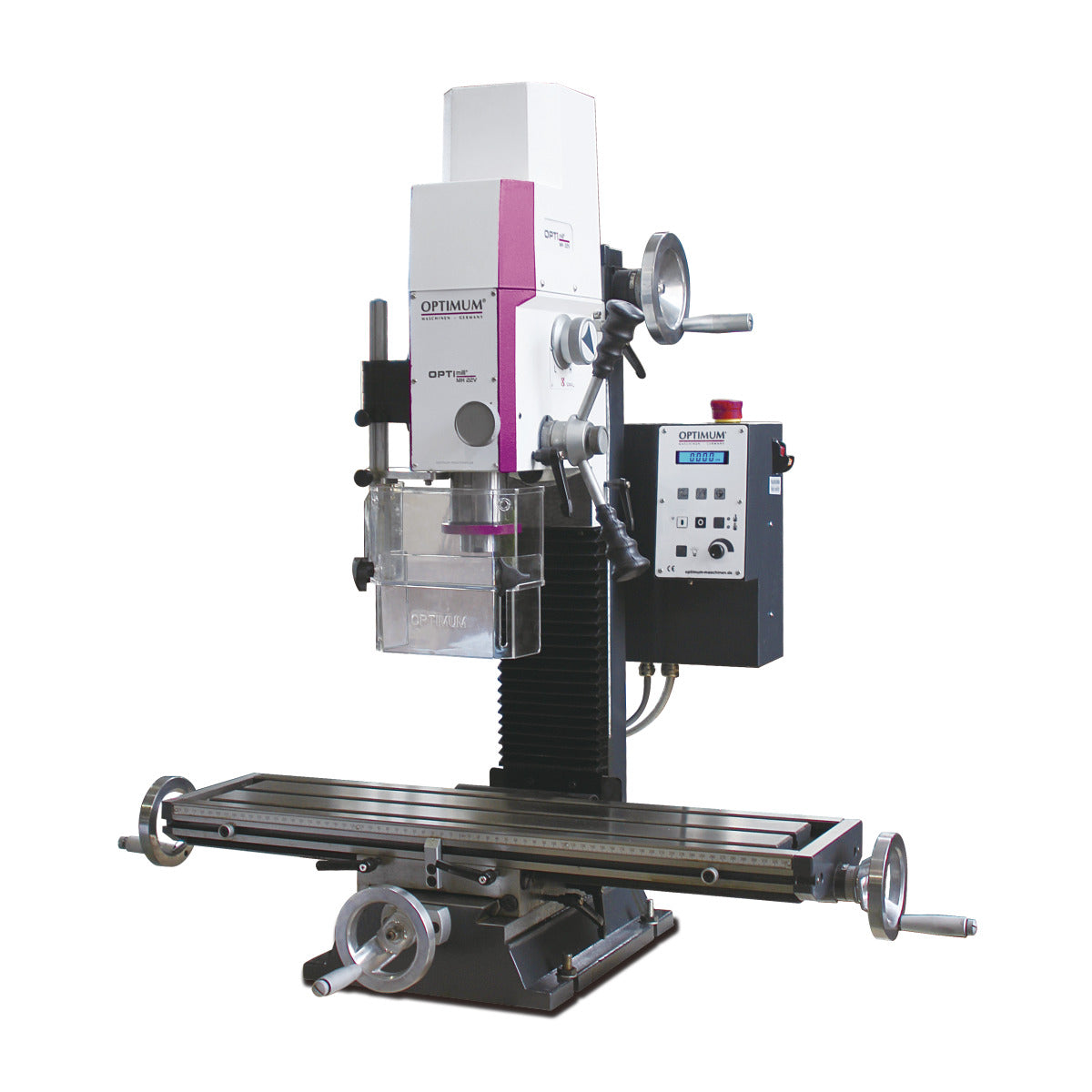

Az OPTImill MH 22V kompakt precíziós fúró-marógép karbantartó műhelyek, oktatási intézmények, prototípusgyártók, modellezők és kisebb alkatrészeket gyártó fémipari vállalkozások számára. Acél és más fémes anyagok fúrására, menetfúrására, síkmarására, horonymarására és általános forgácsolási feladataira használható.
A 230 V-os hálózatról üzemeltethető gép kisebb műhelyekben is könnyen elhelyezhető. Elsősorban azoknak ajánlható, akiknek fontos a fokozatmentes fordulatszám-szabályozás, de nincs szükségük gyárilag beépített háromtengelyes helyzetkijelzőre.
Az elektronikusan, fokozatmentesen szabályozható fordulatszám segítségével a kezelő pontosan a munkadarab anyagához és a használt szerszámhoz igazíthatja a forgácsolási sebességet. A fordulatszám és a fúrásmélység digitális kijelzése gyorsabbá és áttekinthetőbbé teszi a beállításokat.
A mechanikus BT20 gyorsbefogó rendszer csökkenti a szerszámcseréhez szükséges időt, a finom pinola-előtolás pedig segíti a pontos fúrási és marási műveleteket. A gép X, Y és Z tengelye elő van készítve mágneses mérőszalagok későbbi felszerelésére, így igény esetén digitális helyzetkijelzővel továbbfejleszthető.
Az MH 22V 950 W teljesítményű, folyamatos áramfelügyelettel ellátott egyenáramú motorja 90–3000 ford./perc között elektronikusan, fokozatmentesen szabályozható. A két mechanikus áttételi tartomány megfelelő nyomatékot biztosít az eltérő fúrási és marási feladatokhoz. A ±60°-ban dönthető marófej, a 480 mm-es X tengelyút, a 700 × 180 mm-es keresztasztal és a mechanikus BT20 gyorsbefogás sokoldalú felhasználást tesz lehetővé. A ≤ 0,015 mm körfutási pontosság, a holtjátékmentesen utánállítható tengelycsapágyazás és a stabil fecskefarkú vezetékek a hasonló méretű asztali gépeknél magasabb pontossági szintet képviselnek.
Méretek és tömeg:
Hosszúság: kb. 745 mm
Szélesség/mélység: kb. 650 mm
Magasság: kb. 950 mm
Nettó tömeg: kb. 120 kg
Csomagolási adatok:
Csomagolási hosszúság: 917 mm
Csomagolási szélesség: 770 mm
Csomagolási magasság: 714 mm
Bruttó tömeg: 143 kg
Fúró- és marófej:
Marófej dönthetősége: ±60°
Főorsó körfutási pontossága a pinolán mérve: ≤ 0,015 mm
Főorsócsapágyazás: kúpgörgős csapágyak
Max. marófej-átmérő: 52 mm
Max. szármaróátmérő: 12 mm
Fúrási kapacitás acélban (S235JR): 20 mm
Folyamatos fúrási kapacitás acélban (S235JR): 16 mm
Elektromos adatok:
Hajtómotor teljesítménye: 0,95 kW / 950 W
Motor típusa: egyenáramú motor
Motorfelügyelet: folyamatos áramfelügyelet
Tápfeszültség: 230 V
Hálózati frekvencia: 50 Hz
Biztonsági vezérlőfeszültség: 24 V
Vezérlőelektronika: integrált relévezérléssel
Maróasztal:
Asztal mérete: 700 × 180 mm
Max. távolság a főorsó és a keresztasztal között: 360 mm
T-horony mérete: 12 mm
T-hornyok száma: 3
T-hornyok osztástávolsága: 63 mm
Max. asztalterhelés: 50 kg
Állítható végállások: igen
Elmozdulások:
X tengely kézi elmozdulása: 480 mm
Y tengely kézi elmozdulása: 175 mm
Z tengely kézi elmozdulása: 270 mm
Pinola elmozdulása: 40 mm
Pinola-előtolás: kézi, finomelőtoló egységgel
Főorsó:
Orsóbefogás: BT20
Fordulatszám-tartomány: 90–3000 ford./perc
Mechanikus áttételi tartományok száma: 2
Fordulatszám-szabályozás: elektronikus, fokozatmentes
Főorsó kinyúlása: 170 mm
Pinola átmérője: 60 mm
Pinola lökete: 40 mm
Szerszámrögzítés: mechanikus gyorsbefogó rendszer
Behúzógomba kialakítása: BT20 × 45°
Gépszerkezet és vezetékek:
Vezetékek kialakítása: stabil fecskefarkú vezetékek
Éklécek: állíthatók
Tengelycsapágyazás: kétsoros ferde hatásvonalú golyóscsapágyak
Tengelycsapágyak beállítása: holtjátékmentesen utánállítható
Előtolóorsók holtjátéka: beállítható és utánállítható
Orsó kialakítása: trapézmenetes
Trapézorsó kenése: külön kenőnyíláson keresztül
Vezetékek védelme: harmonikaburkolat
Kábelvezetés: energialáncban
Mágneses mérőszalagok előkészítése: X, Y és Z tengelyen
Digitális kijelző és kezelőrendszer
Az MH 22V hagyományos, nem CNC-vezérlésű fúró-marógép. Áttekinthető kezelőpanelje felhasználóbarát fóliabillentyűzettel, valamint a főorsó fordulatszámát és a fúrásmélységet megjelenítő digitális kijelzővel rendelkezik.
Az alapváltozat nem tartalmaz DRO5 háromtengelyes helyzetkijelzőt. Az X, Y és Z tengelyeken azonban gyárilag kialakították a mágneses mérőszalagok felszereléséhez szükséges hornyokat, ezért a gép később digitális helyzetkijelző rendszerrel bővíthető.
Kezelő- és kijelzőrendszer:
Kezelőpanel: fóliabillentyűzet
Fordulatszám-kijelzés: igen
Fúrásmélység-kijelzés: igen
Fordulatszám-szabályozás: elektronikus, fokozatmentes
Jobb- és balirányú orsóforgás: igen
Vészleállító kapcsoló: igen
DRO5 tengelyhelyzet-kijelző: nem része az alapfelszereltségnek
Utólagos digitális helyzetkijelzés előkészítése: igen
CNC-vezérlés: nem
Alapfelszereltség:
Elektronikusan, fokozatmentesen szabályozható hajtás
Kétfokozatú mechanikus áttétel
Folyamatos áramfelügyelettel ellátott egyenáramú motor
Digitális fordulatszám- és fúrásmélység-kijelző
Mechanikus BT20 gyorsbefogó rendszer
Kézi pinola-előtolás finomelőtoló egységgel
Jobb- és balirányú orsóforgás
±60°-ban dönthető marófej
Nagyméretű, precízen megmunkált keresztasztal
Állítható végállások
Állítható és utánállítható előtolóorsó-holtjáték
X, Y és Z tengely előkészítése mágneses mérőszalagokhoz
Vészleállító kapcsoló
Géplámpa
Magasságban állítható védőburkolat biztonsági mikrokapcsolóval
Harmonikaburkolatos vezetékvédelem
Energialáncos kábelvezetés
24 V-os biztonsági elektronika
Kezelőszerszámok
Opcionális:
Szerszámbefogók:
BT20 kezdőkészlet
16 mm-es BT20 marófejbefogó
BT20–B16 befogótüske
BT20 Weldon befogók 6, 8, 10 és 12 mm-es méretben
ER16 patronbefogó
ER16 patronbefogó kulcs
ER16 patronkészlet 1–10 mm
ER25 patronkészlet 1–16 mm
BT20 behúzógomba
DKC13 gyorstokmány 0–13 mm
DKC16 gyorstokmány 0–16 mm
Precíziós gyorstokmány 1–10 mm, B16
M5–M12 menetfúró készülék B16 csatlakozással és gyors irányváltással
Munkadarab-befogás:
FMS 100 precíziós gépsatu
FMSN 100 precíziós gépsatu
VMQ 80 és VMQ 100 marógépsatu
MV3-75 háromtengelyes gépsatu
ZAS 50 kéttengelyes gépsatu
WP 30 prizma
WPS-1 munkadarab-alátámasztó, 40–50 mm
WPS-2 munkadarab-alátámasztó, 65–90 mm
M10/12 mm-es T-horonyanya
20 részes párhuzamos alátétkészlet
Forgácsolószerszámok:
12 részes HSS szármarókészlet
20 részes HSS szármarókészlet
25 részes, 1–13 mm-es csigafúrókészlet
41 részes, 6–10 mm-es csigafúrókészlet 0,1 mm-es lépcsőkkel
BT20 másoló- és síkmaró
18 részes keményfém marókészlet
10 mm átmérőjű élkereső
Géptelepítés és digitális mérőrendszer:
DRO5 digitális helyzetkijelző felszerelőkészlete MH 20V és MH 22V gépekhez
MSM 1 univerzális gépállvány, 340 × 420 × 800 mm
Forgácstálca, 720 × 470 × 30 mm
SE 55 rezgéscsillapító gépláb
SE 1 szintezőtalp
Hűtés és műhelyfelszerelés:
KMS 2 hűtőfolyadék-tömlők mágneses talppal
MMC1 hűtő-kenőanyag-ködképző
Munkahelyi szőnyeg többféle méretben
