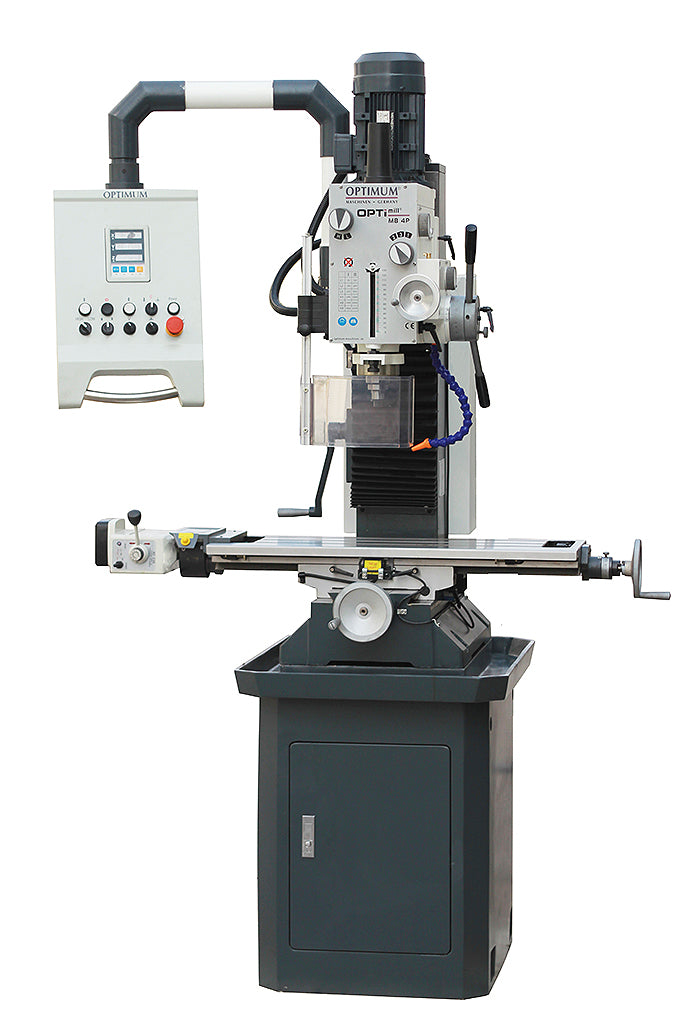

Az OPTImill MB 4P nagy teherbírású, univerzális fúró-marógép egyedi alkatrészek, prototípusok, javítóipari munkák és kis sorozatok megmunkálásához. Fúrásra, menetfúrásra, homlokmarásra és szármarásra egyaránt használható, ezért szerszámkészítő műhelyek, karbantartó részlegek, oktatóműhelyek és általános gépipari vállalkozások számára is megfelelő választás. A DRO 5 digitális helyzetkijelző, a motoros X- és Z-mozgatás, valamint a 12 választható főorsó-fordulatszám pontos és kényelmes munkavégzést biztosít. Hivatalos OPTImill MB 4P termékoldal
A masszív öntöttvas konstrukció, a kézzel hántolt oszlopvezeték és az olajfürdőben futó, köszörült fogaskerekek nyugodt, rezgésszegény működést biztosítanak. A motoros asztalelőtolás, az automatikus pinolaelőtolás és a digitális helyzetkijelző csökkenti a kezelő fizikai terhelését, miközben gyorsabbá és pontosabbá teszi a munkavégzést. Sokoldalúságának köszönhetően több különálló gép feladatait is képes ellátni.
Az OPTImill MB 4P az egyszerűbb fúró-marógépeknél nagyobb teljesítményt és kényelmesebb kezelést kínál. A 32 mm-es fúrási teljesítmény, a 63 mm-es homlokmaró-kapacitás, a motoros X-tengely, a motoros Z-pozicionálás és az automatikus pinolaelőtolás komoly műhelyfeladatok elvégzését teszi lehetővé. A kétfokozatú ipari motorral és olajfürdős hajtóművel megvalósított 12 fordulatszámfokozat robusztus, egyszerűen kezelhető hajtási megoldást biztosít.
Gépkialakítás:
Géptípus: univerzális fúró-marógép
Gépszerkezet: nehéz, masszív öntöttvas konstrukció
Gépállvány: tömör öntöttvas kivitel forgácsgyűjtő vályúval
Oszlopvezeték: kézzel hántolt, fecskefarkú vezeték
Hajtómű: köszörült, olajfürdőben futó fogaskerekek
Főorsó forgásiránya: jobb- és balirányú
Fúrási funkció: igen
Menetfúrási funkció: igen
Fúrásmélység-határoló: igen
Fúró-marófej dönthetősége: ±45°
Biztonsági burkolat: magasságban állítható védőplexi mikrokapcsolóval
Fúrási és marási teljesítmény:
Maximális fúrási teljesítmény S235JR acélban: 32 mm
Folyamatos fúrási teljesítmény S235JR acélban: 28 mm
Maximális homlokmarófej-átmérő: 63 mm
Maximális szármaróátmérő: 28 mm
Tengelymozgások:
X tengely kézi mozgása: 560 mm
X tengely automatikus mozgása: 480 mm
Y tengely kézi mozgása: 195 mm
Z tengely mozgása: 350 mm
X tengely mozgatása: motoros, gyorsjárati funkcióval
Z tengely pozicionálása: motoros
X tengely gyorsjárati sebessége: nincs megadva
Munkaasztal:
Asztal mérete: 800 × 240 mm
Főorsó és munkaasztal közötti maximális távolság: 420 mm
T-hornyok száma: 3
T-hornyok mérete: 14 mm
T-hornyok távolsága: 80 mm
Asztal kialakítása: nagyméretű, precíziós felületmegmunkálású keresztasztal
Vezetékek beállítása: utánállítható éklécekkel
Főorsó:
Főorsóbefogás: MK4
Főorsó fordulatszám-tartománya: 95–3200 ford./perc
Fordulatszámfokozatok száma: 12
Fordulatszám-tartományok kialakítása: 2 × 6 fokozat
Fordulatszám-szabályozás: mechanikusan kapcsolható fokozatokkal
Főorsó kinyúlása: 258 mm
Pinola átmérője: 75 mm
Pinola lökete: 120 mm
Pinolaelőtolás: automatikus, kézi finomelőtolással
Automatikus pinola-visszatérés: igen
Behúzószár: M16
Automatikus pinolaelőtolás:
A pinola a beállított előtolási sebességgel lefelé mozog, majd a skálagyűrűn beállított fúrásmélység elérésekor automatikusan kikapcsol. Ezt követően a pinola visszatér a kiindulási helyzetébe. Az előtolási sebesség számszerű értékét a gyári adatlap nem közli.
Főmotor:
Motor típusa: kétfokozatú, ipari minőségű villanymotor
Motorteljesítmény: 1,1/1,5 kW
Hűtőrendszer:
Hűtőfolyadék-rendszer: igen
Hűtőfolyadék-szivattyú teljesítménye: 100 W
Elektromos adatok:
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Méretek és tömeg:
Hosszúság: kb. 1600 mm
Szélesség/mélység: kb. 930 mm
Magasság: kb. 2110 mm
Nettó tömeg: kb. 495 kg
DRO 5 digitális helyzetkijelző és a gép kezelőrendszere
Az OPTImill MB 4P nem CNC-vezérlésű gép. A DRO 5 rendszer a tengelyek tényleges helyzetét jeleníti meg, de nem vezérli automatikusan a megmunkálási pályát. Segítségével a kezelő pontosabban állíthatja be az X, Y és Z tengely pozícióját, csökkentve a kézikerék-skálák leolvasásából és a holtjátékból eredő hibákat.
DRO 5 digitális helyzetkijelző:
Mérhető tengelyek száma: 3
Marógépen kijelzett tengelyek: X/Y/Z
Pozíciómérés: igen
Főorsó-fordulatszám kijelzése: igen
Inkrementális bemenetek száma: 3
Kijelző: négysoros LCD
Menürendszer: kezelőbarát
Programozás: előlapi kezelőfelületen
Készülékház: stabil alumínium
Kijelzőegység mérete: 98 × 65 × 134 mm
Tápegység: igen
A DRO 5 részletes adatai a gyártó hivatalos termékoldalán találhatók.
A gép kezelési funkciói:
X tengely motoros mozgatása: igen
X tengely gyorsjárata: igen
Z tengely motoros pozicionálása: igen
Automatikus pinolaelőtolás: igen
Kézi pinola-finomelőtolás: igen
Automatikus pinola-visszatérés: igen
Jobb- és balirányú főorsóforgás: igen
Fúrásmélység beállítása skálagyűrűvel: igen
Fordulatszám kiválasztása: 12 mechanikus fokozatból
Alapfelszereltség:
DRO 5 háromtengelyes digitális helyzetkijelző fordulatszám-kijelzéssel
Kétfokozatú ipari villanymotor
12 kapcsolható főorsó-fordulatszám
Jobb- és balirányú főorsóforgás
Motoros X-tengelyű asztalelőtolás gyorsjárati funkcióval
Motoros Z-tengely-pozicionálás
Automatikus pinolaelőtolás kézi finomelőtolással
Fúrási és menetfúrási funkció
Fúrásmélység-határoló
±45°-ban dönthető fúró-marófej
Kézzel hántolt fecskefarkú oszlopvezeték
Utánállítható éklécekkel szerelt keresztasztal
Hűtőfolyadék-rendszer
Géplámpa
Magasságban állítható védőplexi mikrokapcsolóval
Öntöttvas gépállvány forgácsgyűjtő vályúval
Szállított tartozékok:
Gépállvány
MK3 Morse-kúp
MK3–MK4 adapter
M16 behúzószár
Kezelőszerszámok
Opcionális:
Befogó- és asztalkiegészítők:
Párhuzamos alátétkészlet, 18 részes
Párhuzamos alátétkészlet, 20 részes
FMS 100 precíziós gépsatu
FMS 125 precíziós gépsatu
FMSN 125 precíziós gépsatu lehúzó rendszerrel
HMS 100 hidraulikus marógépsatu
VMQ 100 marógépsatu
MV3-75 háromtengelyes gépsatu
DAS 100 háromtengelyes gépsatu
ZAS 50 kéttengelyes gépsatu
RT 100 vízszintes-függőleges körasztal
RT 150 vízszintes-függőleges körasztal
RTE 165 vízszintes-függőleges körasztal hárompofás tokmánnyal
RTU 165 vízszintes-függőleges körasztal hárompofás tokmánnyal
SPW 12 leszorítókészlet
M12/14 mm-es T-horonyanya
Leszorító 14 mm-es T-horonyhoz, M12 menettel
90°-os ütközőszög
WP 30 prizma
WPS-1 munkadarab-alátámasztó, 40–50 mm-es beállítási tartománnyal
WPS-3 munkadarab-alátámasztó, 90–140 mm-es beállítási tartománnyal
Szerszámbefogók és szerszámtartók:
MK4/ER32–M16 patronbefogó-készlet
ER32 patronkészlet, Ø 3–20 mm
MK4 menetfúró tokmány betétekkel, M3–M12
MK4 menetfúró tokmány betétekkel, M8–M20
MK4 kifúrófejkészlet
MK4/M16/B16 fúrótokmány-befogótüske
MK4–MK3/M16 szűkítőhüvely
Precíziós gyorsbefogó fúrótokmány, 1–10 mm, B16
DKC13 gyorsbefogó fúrótokmány, 0–13 mm
DKC16 gyorsbefogó fúrótokmány, 0–16 mm
Forgácsolószerszámok és mérőeszközök:
HSS szármarókészlet, 12 részes
HSS szármarókészlet, 20 részes
Keményfém marókészlet, 18 részes
MK4/M16 másoló- és homlokmarófej
Spiralfúrókészlet, 25 részes, 1–13 mm
Spiralfúrókészlet, 41 részes, 6–10 mm, 0,1 mm-es lépcsőkkel
Élkereső, 10 mm-es szárátmérővel
Géptelepítési és műhelykiegészítők:
SE 55 rezgéscsillapító géptalp
SE 1 szintezőtalp
Munkahelyi szőnyeg többféle méretben
