Az OPTImill MH 20VLD kompakt precíziós fúró-marógép karbantartó műhelyek, oktatási intézmények, prototípusgyártók, modellezők és kisebb alkatrészeket készítő fémipari vállalkozások számára. Acél és más fémes anyagok fúrására, menetfúrására, síkmarására, horonymarására és általános forgácsolási feladataira használható.
A 230 V-os hálózatról működtethető gép kisebb műhelyekben is könnyen elhelyezhető. A nagyobb X tengelyút és a gyárilag felszerelt DRO5 digitális helyzetkijelző pontos egyedi gyártási és javítási munkákhoz is alkalmassá teszi.
Az elektronikusan, fokozatmentesen szabályozható fordulatszám segítségével a kezelő gyorsan hozzáigazíthatja a gépet a munkadarab anyagához és a használt szerszámhoz. A főorsó fordulatszáma, a fúrásmélység és mindhárom tengely pozíciója digitálisan ellenőrizhető, ami csökkenti a beállítási és mérési időt.
A kézi finomelőtolás megkönnyíti a pontos fúrási és marási műveleteket, a ±60°-ban dönthető fej pedig összetettebb megmunkálásokat is lehetővé tesz. Az MK2 orsóbefogás széles körben elérhető, kedvező árú szerszámozást biztosít.

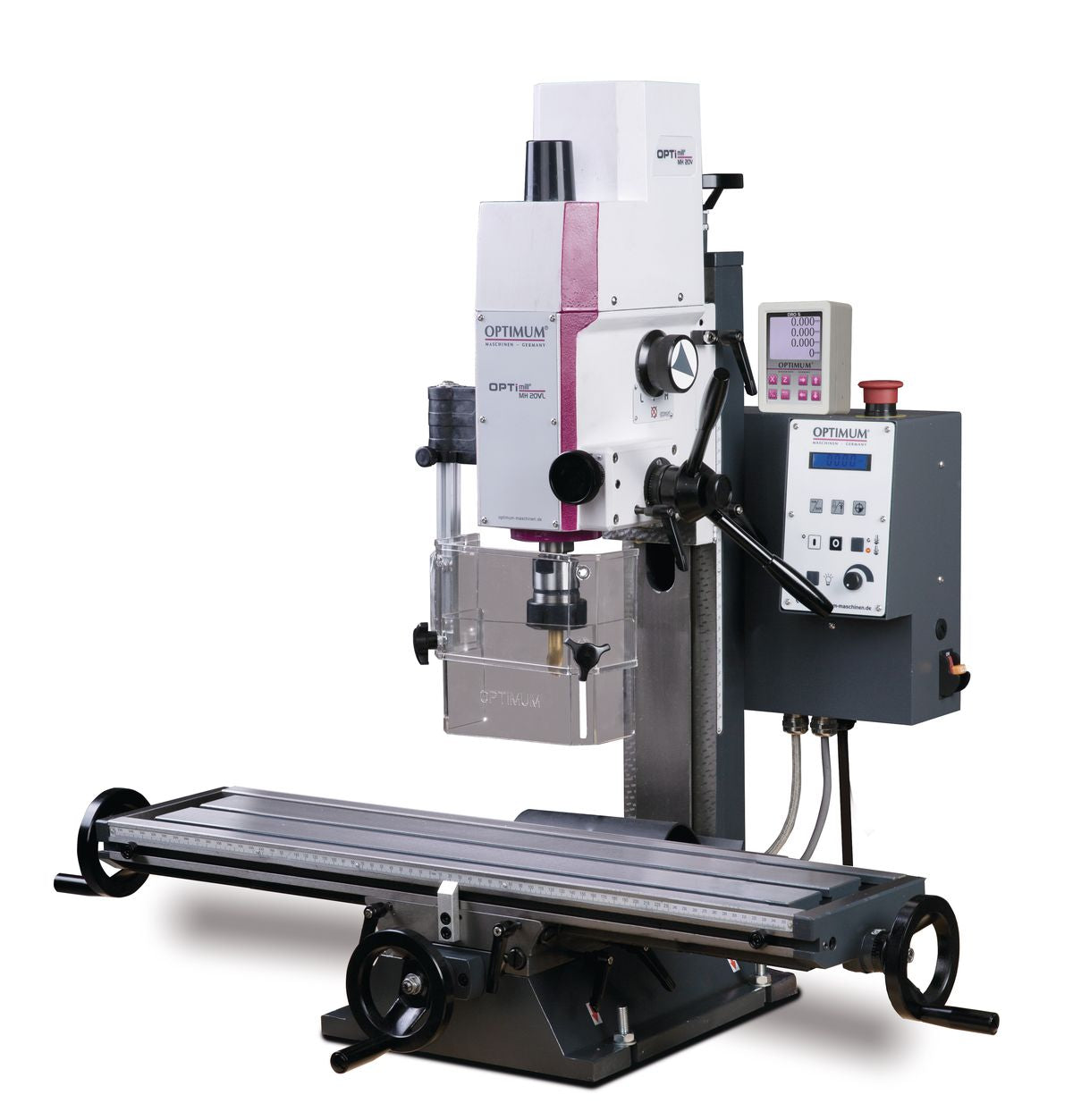

Az MH 20VLD a kompakt méretet 480 mm-es X tengelyúttal, 700 × 180 mm-es keresztasztallal és gyárilag beépített DRO5 helyzetkijelzővel kombinálja. A 750 W teljesítményű egyenáramú motor két mechanikus áttételi tartományban, 100–3000 ford./perc között elektronikusan szabályozható. A ≤ 0,015 mm körfutási pontosság, a holtjátékmentesen utánállítható tengelycsapágyazás és az állítható éklécekkel rendelkező fecskefarkú vezetékek olyan pontosságot és felszereltséget kínálnak, amely az egyszerűbb asztali fúró-marógépekhez képest lényegesen kényelmesebb munkavégzést tesz lehetővé.
Méretek és tömeg:
Hosszúság: kb. 770 mm
Szélesség/mélység: kb. 714 mm
Magasság: kb. 917 mm
Nettó tömeg: kb. 99 kg
Csomagolási adatok:
Csomagolási hosszúság: 770 mm
Csomagolási szélesség: 714 mm
Csomagolási magasság: 917 mm
Bruttó tömeg: 129 kg
Fúró- és marófej:
Marófej dönthetősége: ±60°
Főorsó körfutási pontossága a pinolán mérve: ≤ 0,015 mm
Főorsócsapágyazás: kúpgörgős csapágyak
Max. marófej-átmérő: 52 mm
Max. szármaróátmérő: 20 mm
Fúrási kapacitás acélban (S235JR): 16 mm
Folyamatos fúrási kapacitás acélban (S235JR): 12 mm
Elektromos adatok:
Főorsómotor teljesítménye: 0,75 kW / 750 W
Motor üzemmódja: S6 – 30%
Motor típusa: egyenáramú motor
Motorfelügyelet: folyamatos áramfelügyelet
Tápfeszültség: 230 V
Hálózati frekvencia: 50 Hz
Biztonsági vezérlőfeszültség: 24 V
Vezérlőelektronika: integrált relévezérléssel
Elektronika hűtése: hűtőbordával
Maróasztal:
Asztal mérete: 700 × 180 mm
Max. távolság a főorsó és a keresztasztal között: 255 mm
T-horony mérete: 12 mm
T-hornyok száma: 3
T-hornyok osztástávolsága: 63 mm
Max. asztalterhelés: 50 kg
Állítható végállások: igen
Elmozdulások:
X tengely kézi elmozdulása: 480 mm
Y tengely kézi elmozdulása: 175 mm
Z tengely kézi elmozdulása: 210 mm
Pinola-előtolás: kézi, finomelőtolással
Főorsó:
Orsóbefogás: MK2
Behúzószár menete: M10
Fordulatszám-tartomány: 100–3000 ford./perc
Mechanikus áttételi tartományok száma: 2
Fordulatszám-szabályozás: elektronikus, fokozatmentes
Főorsó kinyúlása: 170 mm
Orsó forgásiránya: jobb- és balirány
Szerszámrögzítés: M10 behúzószárral
Gépszerkezet és vezetékek:
Vezetékek kialakítása: stabil fecskefarkú vezetékek
Éklécek: állíthatók
Tengelycsapágyazás: kétsoros ferde hatásvonalú golyóscsapágyak
Tengelycsapágyak beállítása: holtjátékmentesen utánállítható
Keresztasztal: precízen felületmegmunkált, T-hornyokkal
Kábelvezetés: energialáncban
Mágneses mérőszalagok előkészítése: X, Y és Z tengelyen
Digitális kijelző és kezelőrendszer
Az MH 20VLD hagyományos, nem CNC-vezérlésű fúró-marógép. Két digitális kijelzőrendszerrel rendelkezik: a gép kezelőpaneljén a főorsó fordulatszáma és a fúrásmélység követhető, míg a DRO5 kijelző az X, Y és Z tengely pozícióját mutatja.
A DRO5 négysoros LCD-kijelzője gyorsabb koordináta-ellenőrzést és pontosabb méretbeállítást tesz lehetővé. A kezelőpanel áttekinthető, felhasználóbarát fóliabillentyűzettel rendelkezik. Az integrált relévezérlés és a 24 V-os biztonsági elektronika megbízható működést biztosít.
Kezelő- és kijelzőrendszer:
Digitális tengelyhelyzet-kijelző: DRO5
Kijelzett tengelyek: X, Y és Z
DRO kijelző kialakítása: négysoros LCD
Fordulatszám-kijelzés: igen
Fúrásmélység-kijelzés: igen
Kezelőpanel: fóliabillentyűzet
Fordulatszám-szabályozás: elektronikus, fokozatmentes
Jobb- és balirányú orsóforgás: igen
Vészleállító kapcsoló: igen
CNC-vezérlés: nem
Alapfelszereltség:
DRO5 digitális tengelyhelyzet-kijelző
Elektronikusan, fokozatmentesen szabályozható hajtás
Kétfokozatú mechanikus áttétel
Folyamatos áramfelügyelettel ellátott egyenáramú motor
Digitális fordulatszám- és fúrásmélység-kijelző
Kézi pinola-előtolás finomelőtolással
Jobb- és balirányú orsóforgás
±60°-ban dönthető marófej
Precízen megmunkált keresztasztal
Állítható végállások
Állítható éklécek
Vészleállító kapcsoló
Géplámpa
Magasságban állítható védőburkolat biztonsági mikrokapcsolóval
Energialáncos kábelvezetés
24 V-os biztonsági elektronika
MK2/B16 kúpos befogótüske
M10 behúzószár
Kezelőszerszámok
pcionális tartozékok és felszerelések
Szerszámbefogók:
DKC13 gyorstokmány 0–13 mm
DKC16 gyorstokmány 0–16 mm
Precíziós gyorstokmány 1–10 mm, B16
MK2/M10/B16 fúrótokmány-befogótüske
MK2 közvetlen befogású patronkészlet M10 menettel
MK2 marófejbefogó
MK2/M10 szárú másoló- és síkmaró
MK2/ER25 patronbefogó készlet M10 menettel
MK2/ER32 patronbefogó készlet M10 menettel
ER25 patronkészlet 1–16 mm
ER32 patronkészlet 3–20 mm
M5–M12 menetfúró készülék B16 csatlakozással és gyors irányváltással
Munkadarab-befogás:
FMS 100 precíziós gépsatu
FMSN 100 precíziós gépsatu
VMQ 80 és VMQ 100 marógépsatu
MV3-75 háromtengelyes gépsatu
ZAS 50 kéttengelyes gépsatu
WP 30 prizma
WPS-1 munkadarab-alátámasztó, 40–50 mm
WPS-2 munkadarab-alátámasztó, 65–90 mm
M10/12 mm-es T-horonyanya
20 részes párhuzamos alátétkészlet
Forgácsolószerszámok:
12 részes HSS szármarókészlet
20 részes HSS szármarókészlet
25 részes, 1–13 mm-es csigafúrókészlet
41 részes, 6–10 mm-es csigafúrókészlet 0,1 mm-es lépcsőkkel
18 részes keményfém marókészlet
10 mm átmérőjű élkereső
Géptelepítés és mérőrendszer:
MSM 1 univerzális gépállvány, 340 × 420 × 800 mm
Forgácstálca, 720 × 470 × 30 mm
DRO5 szerelőkészlet MH 20V és MH 22V alapváltozathoz – az MH 20VLD gyárilag DRO5 kijelzővel készül
SE 55 rezgéscsillapító gépláb
SE 1 szintezőtalp
Hűtés és műhelyfelszerelés:
KMS 2 hűtőfolyadék-tömlők mágneses talppal
MMC1 hűtő-kenőanyag-ködképző
Munkahelyi szőnyeg többféle méretben
