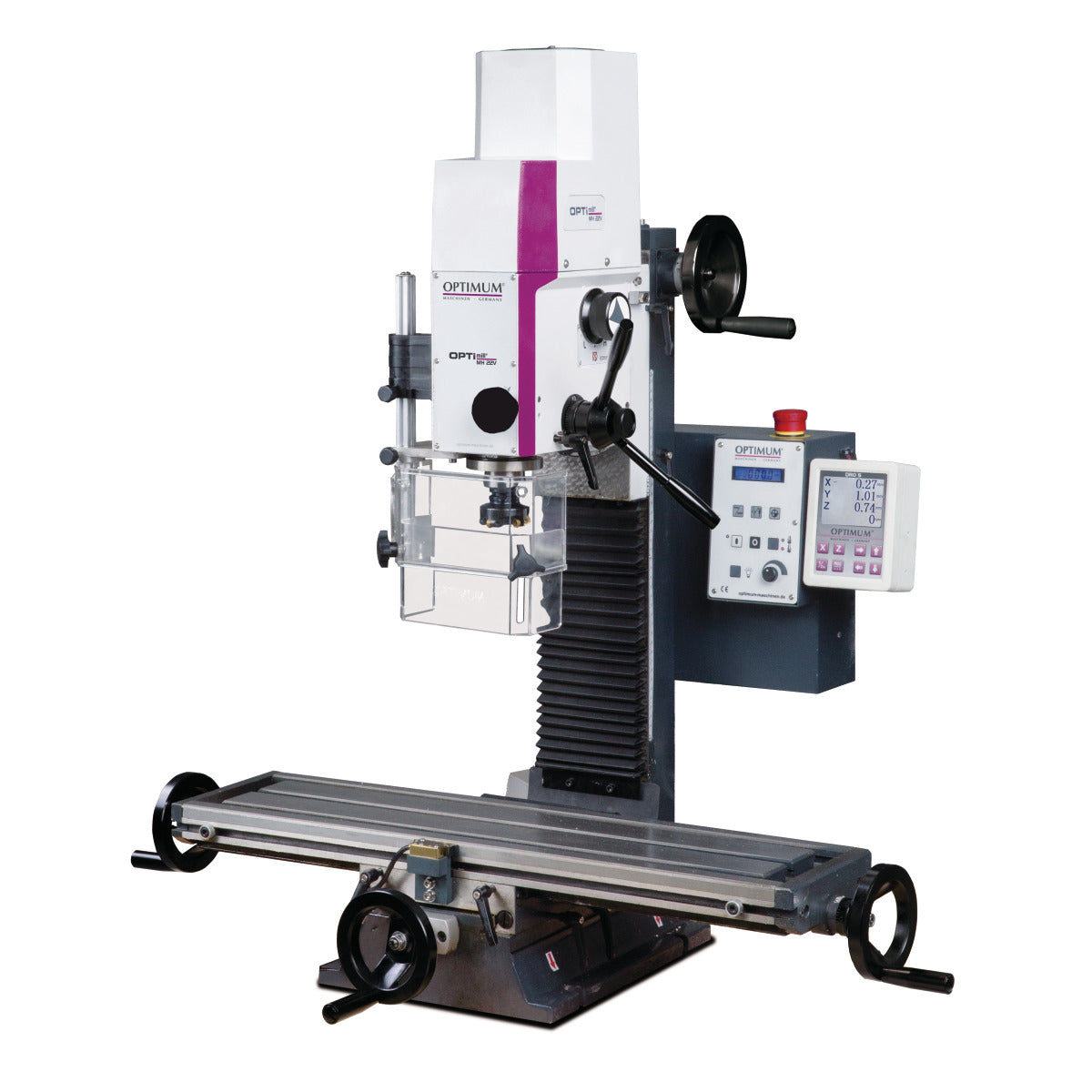

Az OPTImill MH 22VD kompakt, precíziós fúró-marógép karbantartó műhelyek, oktatási intézmények, prototípusgyártók, modellezők és kisebb alkatrészeket készítő fémipari vállalkozások számára. Acél és más fémes anyagok fúrására, menetfúrására, síkmarására, horonymarására és általános forgácsolási feladataira használható.
A 230 V-os hálózatról üzemeltethető gép kisebb műhelyekben is könnyen elhelyezhető. A beépített DRO5 digitális helyzetkijelzőnek köszönhetően olyan munkákhoz is megfelelő, amelyeknél fontos a tengelypozíciók pontos és gyors ellenőrzése.
Az elektronikusan, fokozatmentesen szabályozható fordulatszám lehetővé teszi, hogy a kezelő a megmunkálandó anyaghoz és a használt szerszámhoz pontosan igazítsa az orsó fordulatszámát. A külön kijelzett fordulatszám, fúrásmélység és tengelypozíciók csökkentik a mérési és beállítási időt.
A mechanikus BT20 gyorsbefogó rendszer felgyorsítja a szerszámcserét, a finom pinola-előtolás pedig megkönnyíti a pontos fúrási és marási műveleteket. A stabil gépszerkezet, a biztonsági védőburkolat és a 24 V-os biztonsági elektronika magabiztosabb munkavégzést tesz lehetővé.
Az MH 22VD egyik legfontosabb előnye, hogy kompakt mérete ellenére gyárilag DRO5 digitális helyzetkijelzővel, elektronikus fordulatszám-szabályozással és mechanikus BT20 gyorsbefogással rendelkezik. A 950 W teljesítményű, folyamatos áramfelügyelettel ellátott egyenáramú motor 90–3000 ford./perc közötti fordulatszám-tartományt biztosít két mechanikus áttételi tartományban. A ±60°-ban dönthető marófej, a 480 mm-es X tengelyút és a 700 × 180 mm-es keresztasztal sokoldalúbb felhasználást tesz lehetővé, mint az egyszerűbb, digitális helyzetkijelzés nélküli asztali fúró-marógépeknél.
Méretek és tömeg:
Hosszúság: kb. 745 mm
Szélesség/mélység: kb. 650 mm
Magasság: kb. 950 mm
Nettó tömeg: kb. 120 kg
Szállítási adat szerinti nettó tömeg: 119 kg
Csomagolási adatok:
Csomagolási hosszúság: 917 mm
Csomagolási szélesség: 770 mm
Csomagolási magasság: 714 mm
Bruttó tömeg: 146 kg
Fúró- és marófej:
Marófej dönthetősége: ±60°
Főorsó körfutási pontossága a pinolán mérve: ≤ 0,015 mm
Főorsócsapágyazás: kúpgörgős csapágyak
Max. marófej-átmérő: 52 mm
Max. szármaróátmérő: 12 mm
Fúrási kapacitás acélban (S235JR): 20 mm
Folyamatos fúrási kapacitás acélban (S235JR): 16 mm
Elektromos adatok:
Hajtómotor teljesítménye: 0,95 kW / 950 W
Motor típusa: egyenáramú motor
Motorfelügyelet: folyamatos áramfelügyelet
Tápfeszültség: 230 V
Hálózati frekvencia: 50 Hz
Biztonsági vezérlőfeszültség: 24 V
Vezérlőelektronika: integrált relévezérléssel
Maróasztal:
Asztal mérete: 700 × 180 mm
Max. távolság a főorsó és a keresztasztal között: 360 mm
T-horony mérete: 12 mm
T-hornyok száma: 3
T-hornyok osztástávolsága: 63 mm
Max. asztalterhelés: 50 kg
Állítható végállások: igen
Elmozdulások:
X tengely kézi elmozdulása: 480 mm
Y tengely kézi elmozdulása: 175 mm
Z tengely kézi elmozdulása: 270 mm
Pinola elmozdulása: 40 mm
Pinola-előtolás: kézi, finomelőtoló egységgel
Főorsó:
Orsóbefogás: BT20
Fordulatszám-tartomány: 90–3000 ford./perc
Mechanikus áttételi tartományok száma: 2
Fordulatszám-szabályozás: elektronikus, fokozatmentes
Főorsó kinyúlása: 170 mm
Pinola átmérője: 60 mm
Pinola lökete: 40 mm
Szerszámrögzítés: mechanikus gyorsbefogó rendszer
Behúzógomba kialakítása: BT20 × 45°
Gépszerkezet és vezetékek:
Vezetékek kialakítása: stabil fecskefarkú vezetékek
Éklécek: állíthatók
Tengelycsapágyazás: kétsoros ferde hatásvonalú golyóscsapágyak
Tengelycsapágyak beállítása: holtjátékmentesen utánállítható
Előtolóorsók holtjátéka: beállítható és utánállítható
Orsó kialakítása: trapézmenetes
Trapézorsó kenése: külön kenőnyíláson keresztül
Vezetékek védelme: harmonikaburkolat
Kábelvezetés: energialáncban
Mágneses mérőszalagok előkészítése: X, Y és Z tengelyen
Digitális kijelző és kezelőrendszer
Az MH 22VD hagyományos, nem CNC-vezérlésű gép, amely két különálló digitális kijelzőrendszerrel rendelkezik. A gép kezelőpaneljén megjeleníthető a főorsó fordulatszáma és a fúrási mélység, míg a DRO5 kijelző az X, Y és Z tengely helyzetének ellenőrzésére szolgál.
A négysoros LCD-kijelzővel rendelkező DRO5 megkönnyíti a koordináták követését és az ismétlődő méretek pontos elkészítését. A kezelőpanel áttekinthető, felhasználóbarát fóliabillentyűzettel rendelkezik. A gép vezérlőelektronikája integrált relévezérlést, a hajtás pedig folyamatos áramfelügyeletet alkalmaz.
Kezelő- és kijelzőrendszer:
Digitális tengelyhelyzet-kijelző: DRO5
Kijelzett tengelyek: X, Y és Z
DRO kijelző kialakítása: négysoros LCD
Fordulatszám-kijelzés: igen
Fúrásmélység-kijelzés: igen
Kezelőpanel: fóliabillentyűzet
Fordulatszám-szabályozás: elektronikus, fokozatmentes
Jobb- és balirányú orsóforgás: igen
Vészleállító kapcsoló: igen
CNC-vezérlés: nem
Alapfelszereltség és szállítási tartalom
DRO5 digitális tengelyhelyzet-kijelző
Elektronikusan, fokozatmentesen szabályozható hajtás
Kétfokozatú mechanikus áttétel
Folyamatos áramfelügyelettel ellátott egyenáramú motor
Digitális fordulatszám- és fúrásmélység-kijelző
Mechanikus BT20 gyorsbefogó rendszer
Kézi pinola-előtolás finomelőtoló egységgel
Jobb- és balirányú orsóforgás
±60°-ban dönthető marófej
Nagyméretű, precízen megmunkált keresztasztal
Állítható végállások
Állítható és utánállítható előtolóorsó-holtjáték
Vészleállító kapcsoló
Géplámpa
Magasságban állítható védőburkolat biztonsági mikrokapcsolóval
Harmonikaburkolatos vezetékvédelem
Energialáncos kábelvezetés
24 V-os biztonsági elektronika
Kezelőszerszámok
Opcionális tartozékok és felszerelések
Szerszámbefogók:
BT20 kezdőkészlet
16 mm-es BT20 marófejbefogó
BT20–B16 befogótüske
BT20 Weldon befogók 6, 8, 10 és 12 mm-es méretben
ER16 patronbefogó
ER16 patronbefogó kulcs
ER16 patronkészlet 1–10 mm
ER25 patronkészlet 1–16 mm
BT20 behúzógomba
DKC13 gyorstokmány 0–13 mm
DKC16 gyorstokmány 0–16 mm
Precíziós gyorstokmány 1–10 mm, B16
M5–M12 menetfúró készülék B16 csatlakozással és gyors irányváltással
Munkadarab-befogás:
FMS 100 precíziós gépsatu
FMSN 100 precíziós gépsatu
VMQ 80 és VMQ 100 marógépsatu
MV3-75 háromtengelyes gépsatu
ZAS 50 kéttengelyes gépsatu
WP 30 prizma
WPS-1 munkadarab-alátámasztó, 40–50 mm
WPS-2 munkadarab-alátámasztó, 65–90 mm
M10/12 mm-es T-horonyanya
20 részes párhuzamos alátétkészlet
Forgácsolószerszámok:
12 részes HSS szármarókészlet
20 részes HSS szármarókészlet
25 részes, 1–13 mm-es csigafúrókészlet
41 részes, 6–10 mm-es csigafúrókészlet 0,1 mm-es lépcsőkkel
BT20 másoló- és síkmaró
18 részes keményfém marókészlet
10 mm átmérőjű élkereső
Géptelepítés és mérőrendszer:
MSM 1 univerzális gépállvány, 340 × 420 × 800 mm
Forgácstálca, 720 × 470 × 30 mm
DRO5 szerelőkészlet MH 20V és MH 22V alapváltozathoz – az MH 22VD gyárilag DRO5 kijelzővel készül
SE 55 rezgéscsillapító gépláb
SE 1 szintezőtalp
Hűtés és műhelyfelszerelés:
KMS 2 hűtőfolyadék-tömlők mágneses talppal
MMC1 hűtő-kenőanyag-ködképző
Munkahelyi szőnyeg többféle méretben
