Leírás
• Masszív öntvény váz kivitel
• Kis méret, Magas termelékenység
• Kiemelkedő megbízhatóság
• Erősen bordázott, csavarodásmentes gépváz
• Golyósorsós vezeték minden tengelyen a nagy gyorsjárati sebesség érdekében
• Nagy nyomatékú szervohajtások mindhárom tengelyen
• Teleszkópos vezetősín-burkolat mindhárom tengelyen
• Automatikus kenés a tengelyeken
• Masszív, pontos maróasztal három T-horonnyal, nagy méretű és precízen köszörült felülettel
• Hordozható, elektronikus kézikerék engedélyező gombbal és vészkikapcsoló nyomógombbal a programok egyszerű beállítása érdekében
• Hűtőfolyadék-ellátás forgácsöblítő rendszerrel és tisztítópisztollyal
• Spirál forgácselszállító a hatékony forgácskezeléshez
• Forgácsgyűjtő kocsi
• RJ45 csatlakozó és 230 V-os tápcsatlakozás
• Zárt vezérlőszekrény integrált hőcserélővel az optimális hőmérséklet és a szennyeződések elleni védelem érdekében
• Gépvilágítás a munkatérben
• SIEMENS jótállási és ingyenes OSS Plus online-/helyszíni szervizcsomag
• 1 év Basic karbantartási szerződés (D/A/CH területre érvényes)
Műszaki paraméterek:

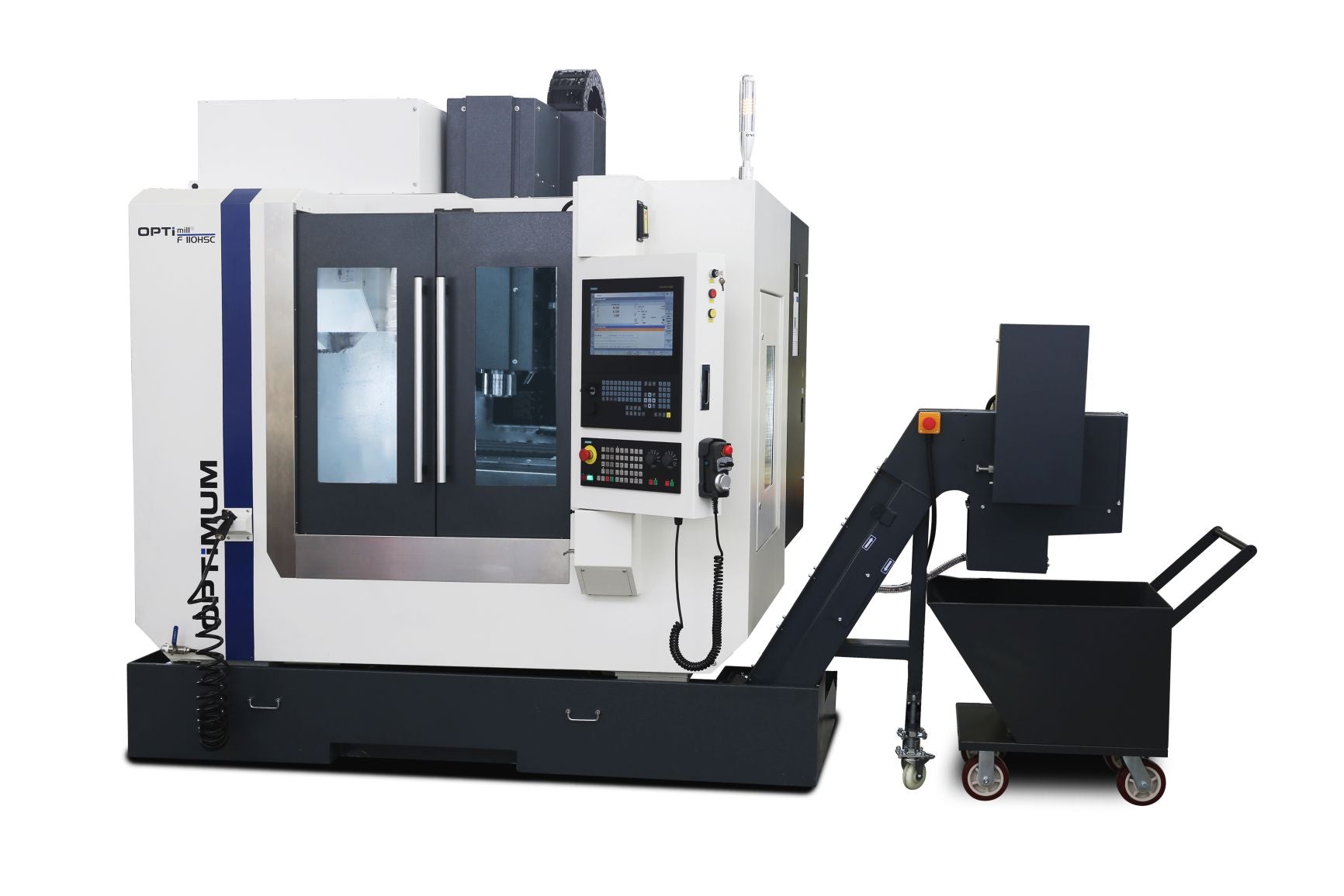

Modell: F110HSC ECO
Vezérlés: SIEMENS SINUMERIK 828D PPU271.5
Maróorsó: Szíjhajtás
Gép adatok
Elektromos csatlakozás: 400 V / ~50 Hz
Teljes csatlakoztatott teljesítmény: 15 kVA
Maróorsó
Hajtómotor (S1 üzem): 7,5 kW
Nyomaték (S1 üzem): 45 Nm
Hajtómotor (S6 30% üzem): 16,2 kW
Nyomaték (S6 30% üzem): 103 Nm
Orsóbefogás: SK40
Hűtő-kenő rendszer
Hűtőfolyadék-szivattyú teljesítménye: 900 W
Max. szállítási mennyiség: 35 l/perc
Tartály kapacitása: 116 liter
Tisztítószivattyú
Teljesítmény: 530 W
Megmunkálási pontosság
Ismétlési pontosság: 0,008 mm
Pozicionálási pontosság: 0,004 mm
Szerszámcserélő
Típus: Kétkaros megfogó
Szerszámhelyek száma: 20
Max. szerszámátmérő: 78 mm
Max. szerszámátmérő (szomszédos helyek üresek): 120 mm
Szerszámhossz: 300 mm
Max. szerszámtömeg: 8 kg
Szerszámcsere idő (szerszám-szerszám): 2,5 másodperc
Mozgástartomány
X tengely: 650 mm
Y tengely: 400 mm
Z tengely: 500 mm
Előtolás hajtás
Gyorsjárat X-, Y-, Z-tengely: 48 / 48 / 32 m/perc
Motor nyomaték X / Y / Z: 11 Nm / 11 Nm / 20 Nm
Előtolási erők X / Y / Z: 3,67 kN / 3,67 kN / 6,68 kN
Fordulatszám-tartomány
Fordulatszám: 8.000 ford./perc
Pneumatika
Sűrített levegő nyomás: 6 bar
Levegőfogyasztás óránként: 6 - 8 kg/m³
Maróasztal
Távolság az orsó és az asztal között: 100 - 600 mm
Asztal mérete (hossz x szélesség): 850 x 400 mm
T-hornyok mérete / mennyiség / osztás: 18 mm / 3 db / 100 mm
Maximális terhelhetőség: 400 kg
Méretek
Hossz x szélesség x magasság: 2 100 x 2 300 x 2 750 mm
Teljes tömeg: 4 300 kg
Vezérlés: SIEMENS SINUMERIK 828D PPU271.5
10,4"-os színes kijelző, 4:3 formátum
Rendszerszoftver
SW 24
Teljes szoftvercsomag
Integrált biztonság
Maradékanyag-érzékelés és megmunkálás
ShopMill munkalépés-programozás
Hálózati meghajtó kezelése
3D szimuláció
Együttes rajzolás
Kommunikáció
• Előlapi csatlakozók: USB 2.0, RJ45 Ethernet, Compact Flash (CF) kártya
• 16 funkciógomb
• 8 vízszintes és 8 függőleges softkey: gyors hozzáférés minden kezelőfelülethez
Felhasználóbarát kialakítás
• Teljes QWERTY billentyűzet
• Erős, fóliával védett gombok
• IP65 védettségi szint
Felszereltség
• Lineáris vezetékek golyósorsóval a nagy gyorsjárati sebességekhez minden tengelyen – alaptartozék
• Teleszkópos vezeték burkolatok mindhárom tengelyen – alaptartozék
• Automatikus kenés – alaptartozék
• Hordozható elektronikus kézikerék engedélyező gombbal és vészleállítóval – alaptartozék
• RJ45 és 230 V csatlakozás – alaptartozék
• Munkatér-világítás – alaptartozék
• Tisztítópisztoly – alaptartozék
• THK gyártmányú golyósorsók és lineárvezetők – alaptartozék
• Forgácsöblítő rendszer – alaptartozék
• Hűtés az orsófejnél (megmunkálási terület) – alaptartozék
• Vezérlőszekrény – alaptartozék
• Karos szerszámcserélő – alaptartozék
Opcionális tartozékok, melyek a gépre fel vannak szerelve:
35114091010 Optimum kézikerék, hajlékony kábel, plusz Lx világítás, energialánc
3584010 measuring cycle license - Siemens
35114091004 Siemens Shopmill license
35114091005 Siemens 3D simulation license
35114091006 Siemens network license
35114091007 Siemens Szimultán munkafolyamat Lizenz
35114091008 siemens maradékanyag kezelés
35114091012 Siemens "safety integrated" license
35114091011 SK 40 főorsó
35114091013 CE tanúsítvány
