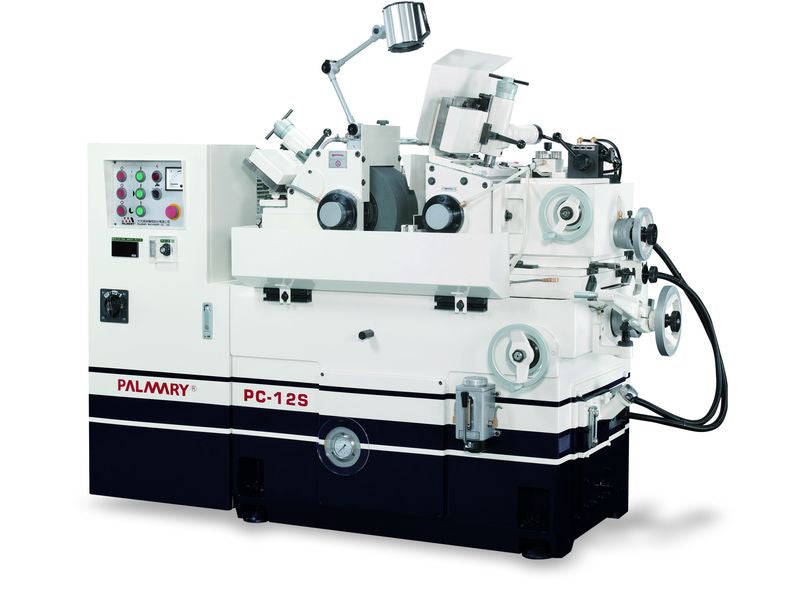

Centerless GRINDING MACHINE PC-12S
Alapgép standard tartozékokkal.
CEmegfelelosségi nyilatkozat.
Meggyőző érvek:
· Amennyiben Önnek komoly elvárásai vannak a köszörülési
pontosság és teljesítménnyel szemben akkor mindegy, hogy az
alap vagy szervómotoros, esetleg az NC vezérelt gépünket
választja mert mindegyik kielégíti az Ön legmagasabb minőségi
igényeit.
· A gép szerkezete minőségi Mechanit szürkeöntvényből készül a
maximális stabilitás érdekében
· A szánvezetékek nagy frekvencián edzett és precízen megmunkált
darabok, ezáltal kopásállóak
· KJ4 osztályú speciális ötvözetű csapágyak köszörűkorong és a
meghajtókerék orsóján a nagyobb pontosságért és stabilitásért
· A nikkel-króm molibdén ötvözetű főorsó többféle hőkezelési
eljárás után külső felületén HRC62 belsejében HRC 25-30
keménységű és ezáltal rendkívül szívós és hosszú élettartamú.
· Minden vezeték automatikus olajozórendszerrel van ellátva a
rezgésmentes finom mozgások és precíz köszörülési paraméterek
érdekében
· Amíg az orsókon nincs megfelelő olaj mennyiség, addig a biztonsági
nyomáskapcsoló tiltja az indítást
· Az S-szériában az alapkiviteltől eltérően a szabályzó kereket egy AC szervómotor
hajtja,
· Szervómotor teljesítménye: PC-12S és PC-14S gépeknél 1,3 kW
· Ez a megoldás alacsonyabb fordulatot és nagyobb nyomatékot tesz lehetővé,
ami jobb kezelhetőséget és egyszerűbb beállítást eredményez.
· A fentiektől eltekintve a technikai adatok teljesen megegyeznek az alapkivitelű
gépek adataival.
Köszörűkorong külső átm. x szélesség x belso átm.
max, külso köszörülési átm. 40 mm
Capacity increases with special arrangement Ø30~60 mm
köszörukorong méretek átm. 305 x 150 x átm 120mm
Kösz.korong sebesség 1900 ford./perc
Kösz.korong motor 5kW, 7-7,5 LE x 4P
Hajtó korong
Hajtókorong méretek átm. 205 x 150 x átm 90mm
Hajtó korong sebesség 10-300 ford./p. / 10 fokozat
Hajtó korong motor 1500W servo
Regulating wheel tilt angle +5° ~ -3°
Regulating wheel swivel angle ±5°
Handwheel graduation
Upper slide feed graduation 4 mm/rev. ; 0.025 mm/graduation
Upper slide micro-feed graduation 0.1 mm/rev. ; 0.001 mm/graduation
Lower slide feed graduation 7 mm/rev. ; 0.05 mm/graduation
Trimming device graduation 1.25 mm/rev. ; 0.01 mm/graduation
Motor
Hydraulic pump motor 1 HP x 4P
Coolant motor 1/8 HP x 2P
Machine dimension
L x W x H 1750 x 1050 x 1400 mm
New weight 1650 kg
Standard Accessories:
1. Regulating wheel and flange (1 set) (mounted on machine)
2. Grinding wheel and flange (1 set) (mounted on machine)
3. Infeed work rest and carbide blade (1 set)
4. Thrufeed work rest and carbide blade (1 set)
5. Standard electric equipment (1 set) ( mounted on machine)
6. Oil tank (1 set) (ind. Oil cooling fan)
7. Standard coolant system (1 set)
8. Diamond tools (2 pcs) (mounted on machine)
9. Work lamp (1 set) (mounted on machine)
10. Tool box and Tools (1 set)
OPTIONAL ACCESSORIES
Wheel balancing stand and arbor
Auto. infeed attachment
Manual feeder for infeed grinding (up and down)
Hydraulic work ejector (infeed grinding)
Auto. loading attachment (thrufeed grinding) (Ø5~20 mm, L100~600 mm)
Auto. feeder for thrufeed grinding (hopper type) (Ø2~8 mm, L50~180 mm)
Auto. unloading attachment (thrufeed grinding)
V type supporter for long bar grinding (Ø2~14 mm)
Profile grinding attachment Magnetic coolant separator
Magnetic with paper filter Hydrocyclone coolant separator
Auto. loading and unloading attachment (infeed grinding)
Vibratory feeder (thrufeed grinding)
Large work rest (thrufeed grinding) L : 250~500 mm
