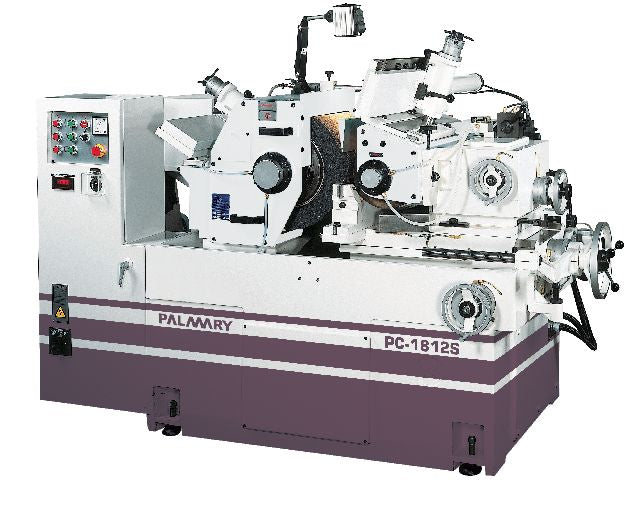

Áteresztő köszörű szervó széria
Meggyőző érvek:
· Amennyiben Önnek komoly elvárásai vannak a köszörülési
pontosság és teljesítménnyel szemben akkor mindegy, hogy az
alap vagy szervómotoros, esetleg az NC vezérelt gépünket
választja mert mindegyik kielégíti az Ön legmagasabb minőségi
igényeit.
· A gép szerkezete minőségi Mechanit szürkeöntvényből készül a
maximális stabilitás érdekében
· A szánvezetékek nagy frekvencián edzett és precízen megmunkált
darabok, ezáltal kopásállóak
· KJ4 osztályú speciális ötvözetű csapágyak köszörűkorong és a
meghajtókerék orsóján a nagyobb pontosságért és stabilitásért
· A nikkel-króm molibdén ötvözetű főorsó többféle hőkezelési
eljárás után külső felületén HRC62 belsejében HRC 25-30
keménységű és ezáltal rendkívül szívós és hosszú élettartamú.
· Minden vezeték automatikus olajozórendszerrel van ellátva a
rezgésmentes finom mozgások és precíz köszörülési paraméterek
érdekében
· Amíg az orsókon nincs megfelelő olaj mennyiség, addig a biztonsági
nyomáskapcsoló tiltja az indítást
· Az S-szériában az alapkiviteltől eltérően a szabályzó kereket egy AC szervómotor
hajtja,
· Szervómotor teljesítménye: PC-1812S és PC-20S-nél 2,9 kW
· Ez a megoldás alacsonyabb fordulatot és nagyobb nyomatékot tesz lehetővé,
ami jobb kezelhetőséget és egyszerűbb beállítást eredményez.
· A fentiektől eltekintve a technikai adatok teljesen megegyeznek az alapkivitelű
gépek adataival.
Köszörülési átmérő 1–80 mm (opció Megnövelt köszörülési átmérő 40–150 mm)
Köszörűkorong külső átm. x szélesség x belső átm.
max, külső köszörülési átm. 80 mm
köszörűkorong méretek átm. 455 x 255 x átm 228,6mm
Köszörűkorong sebesség 1500 ford./perc
Köszörűkorong motor 20LE (15 kW szervomotor)
Hajtó korong
köszörűkorong méretek átm. 255 x 305 x átm 111,2mm
Hajtó korong sebesség 10-300 ford./p. /fokozatmentes
Hajtó korong motor 3,7
Támasztókorong billenőszöge +5° ~ -3°
Támasztókorong fordítószöge ±5°
Gép mérete 2350 x 1950 x 1530 mm
Gép nettó tömege 3500 kg
Nyomógombos kezelőpult, áram- és fordulatszámmérővel
1. Támasztókorong és felfogatás (gépre szerelve)
2. Köszörűkorong és felfogatás (gépre szerelve)
3. Munkadarab tartó beszúró köszörüléshez
4. Munkadarab tartó áteresztő köszörüléshez
5. Elektromos kezelőpanel
6. Hidraulika tartály és hűtő
7. Hűtőrendszer
8. Gyémánt lehúzók
9. Géplámpa
10. Szerszámok
opciók:
1. Korong kiegyensúlyozó állvány
2. Automatic infeed attachment
3. Manual feeder for infeed grinding (up and down)
4. Hydraulic work ejector (infeed grinding)
5. Automatic loading attachment (thrufeed grinding) (Ø5-20 mm, L100-600 mm)
6. Automatic feeder for thrufeed grinding (hopper type) (Ø2-8 mm, L50-180 mm)
7. Automatic unloading attachment (thrufeed grinding)
8. V type supporter for long bar grinding
9. Profile grinding attachment
10. Mágneses leválasztó
11. Mágneses leválasztó és papírszűrő
12. Hydrocydone coolant separator
13. Auto. Loading and unloading attachment (infeed grinding)
14. Vibratory feeder (thrufeed grinding)
15. Large work rest (thrufeed grinding) L: 250 – 500 mm
