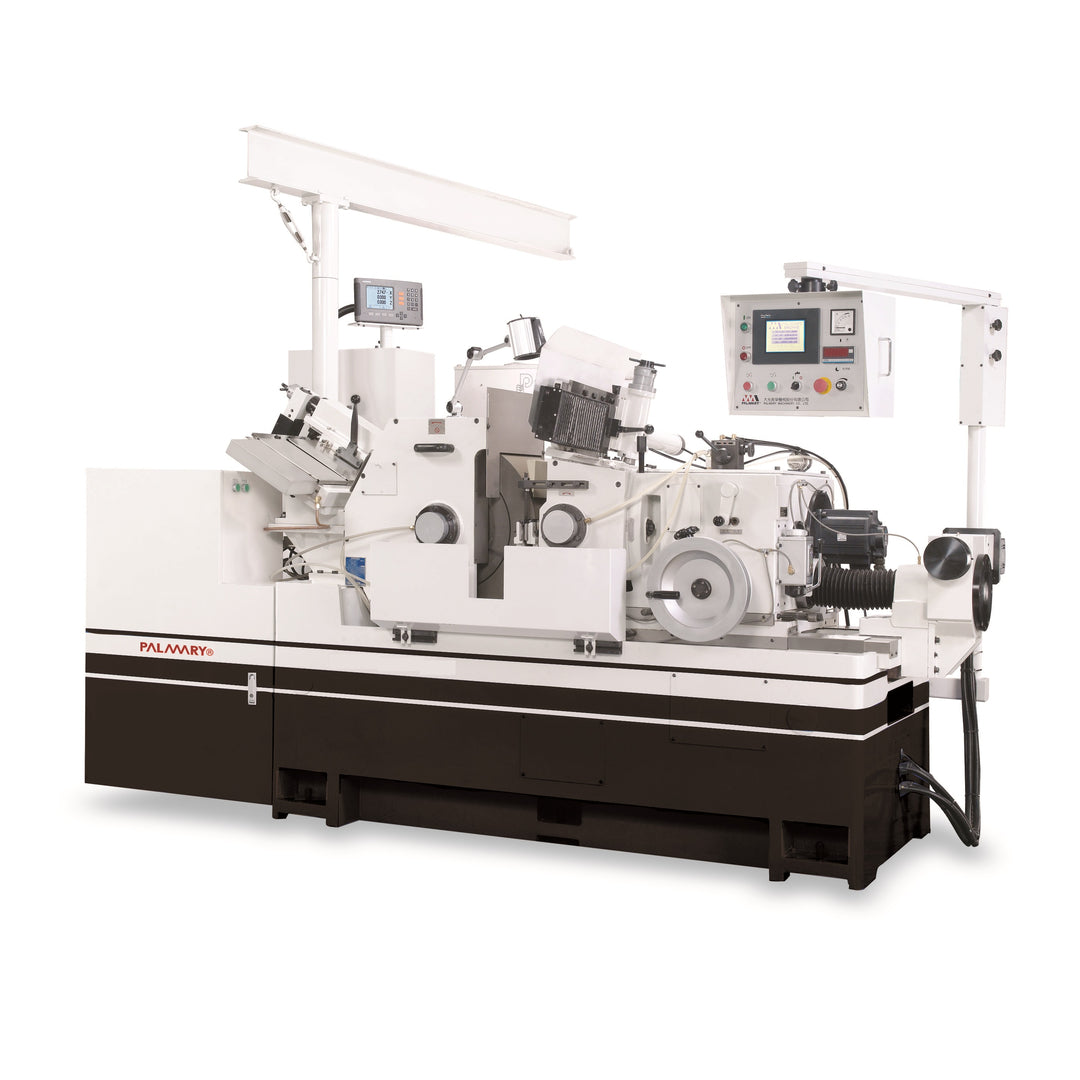

A PALMARY PC-2412S-NC szervohajtású, NC-vezérlésű csúcsnélküli palástköszörűgép Ø1–100 mm-es munkadarabokhoz, Ø610 × 305 mm-es köszörűkoronggal és PLC-alapú érintőképernyős kezelőfelülettel.
A PALMARY PC-2412S-NC csúcsnélküli palástköszörűgép hengeres alkatrészek külső felületének pontos, ismételhető megmunkálására szolgál. Az NC kezelőfelület és a szervomotoros előtolás a gyakori méretváltással járó, valamint a sorozatgyártási feladatoknál egyaránt hasznos. Átmenő és beszúró köszörülési feladatokra alkalmazható, például tengelyek, csapok és más forgásszimmetrikus alkatrészek gyártásánál.
Az érintőképernyős, tanító jellegű kezelés egyszerűsíti a méretbeállítást, a szervomotoros fogásvétel pedig támogatja a finom előtolást. A fokozatmentesen szabályozható szabályozókorong-fordulatszám segíti a technológia munkadarabhoz igazítását. Az automatikus kenés és az orsócsapágyak olajellátását felügyelő nyomáskapcsoló a gép üzembiztonságát szolgálja.
A nagy tömegű öntvény gépszerkezet, a precízen megmunkált orsók és az edzett előtolóelemek stabil alapot adnak a köszörüléshez. A központi kenés a csúszófelületeket látja el; az orsók indítását nyomáskapcsoló védi addig, amíg a csapágyakhoz nem jut megfelelő mennyiségű olaj. Az NC kezelőpanel és a szervomotoros előtolás a hagyományos, kézi beállítású kivitelhez képest gyorsabb és pontosabban megismételhető beállítást tesz lehetővé.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: csúcsnélküli palástköszörűgép
Kivitel: szervomotoros előtolás, NC kezelőpanel
Standard köszörülési átmérőtartomány: Ø1–100 mm
Gép hosszúsága: 2810 mm
Gép szélessége: 2100 mm
Gép magassága: 1650 mm
Nettó tömeg: 6000 kg
Köszörűkorong:
Köszörűkorong mérete, külső átmérő × szélesség × furat: Ø610 × 305 × Ø304,8 mm
Köszörűkorong megadott fordulatszáma: 1550 ford./perc
Köszörűkorong motorja: 30 HP, 4 pólusú
Szabályozókorong:
Szabályozókorong mérete a PC-2412S-NC típusadatlapján: Ø305 × 305 × Ø127 mm
Szabályozókorong fordulatszáma: 15–300 ford./perc, fokozatmentesen szabályozható
Szabályozókorong hajtómotorja: 5 kW-os szervomotor
Szabályozókorong döntési tartománya: −2° és +5° között
Hidraulika és hűtés:
Hidraulikaszivattyú motorja: 0,75 kW
Hűtőfolyadék-szivattyú motorja: 0,375 kW
Köszörűorsó kenése: automatikus
Csúszófelületek kenése: központi kenőrendszer
Szállítási adatok:
Csomagolt gép megadott mérete: 3120 × 2240 × 1970 mm
Bruttó tömeg: 6400 kg
Vezérlés:
Érintőképernyős NC vezérlés és szervomotoros előtolás:
Az NC kezelőpanelen a megmunkálási méretek és beállítások tanító jellegű kezelőfelületen adhatók meg. A PLC a gép működési folyamatait vezérli, a szervomotor pedig a finom fogásvételt támogatja. A szabályozókorong fordulatszáma fokozatmentesen állítható.
Műszaki adatok:
Vezérlés jellege: NC kezelőpanel PLC-vezérléssel
Kezelőfelület: érintőképernyős, tanító jellegű kezelés
Fogásvételi előtolás: szervomotoros
Szabályozókorong hajtása: szervomotoros, fokozatmentes fordulatszám-beállítással
Alapfelszereltség:
Köszörűkorong és korongkarima, 1 készlet
Szabályozókorong és korongkarima, 1 készlet
Átmenő köszörüléshez való munkadarabtámasz és keményfémlapka, 1 készlet
Beszúró köszörüléshez való munkadarabtámasz és keményfémlapka, 1 készlet
Villamos berendezés
Hidraulikaegység tartállyal és szivattyúval
Hűtőfolyadék-rendszer tartállyal és szivattyúval
Gyémánt korongszabályozók, 2 db
Munkalámpa
Szerszámkészlet és szerszámosláda
Hidraulikus automatikus fogásvételi egység, a feltöltött leírás szerinti konfigurációban
CE-megfelelőségi nyilatkozat
Opcionális:
Korongokhoz és munkadarab-megtámasztáshoz kapcsolódó kiegészítők:
Tartalék köszörűkorong-karima
Tartalék szabályozókorong-karima
Korongkiegyensúlyozó állvány és tengely
Hosszú munkadarabokhoz való támasz átmenő köszörüléshez
Profilköszörülő egység
Anyagmozgatási kiegészítők:
Kézi adagoló beszúró köszörüléshez
Hidraulikus munkadarab-kilökő beszúró köszörüléshez
Automatikus adagoló- és kirakóegységek
Rezgő adagoló átmenő köszörüléshez
Hűtőfolyadék-kezelési kiegészítők:
Mágneses hűtőfolyadék-leválasztó
Papírszűrő
Hidrociklonos hűtőfolyadék-leválasztó
