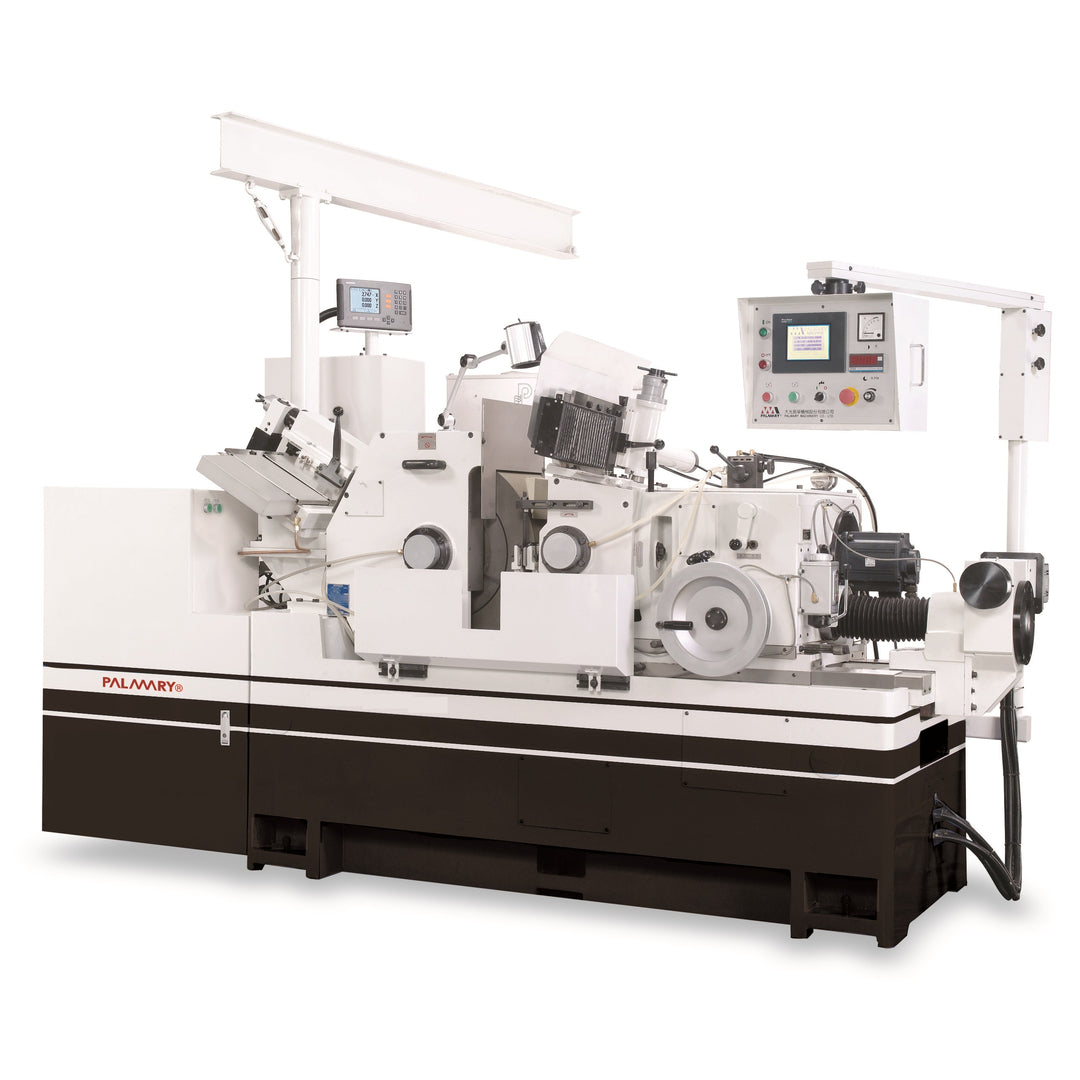

A Palmary PC-24S-NC NC-vezérelt csúcsnélküli köszörűgép 1–100 mm átmérőjű munkadarabok precíz megmunkálására alkalmas. Szervós előtolása és érintőkijelzője a gyors, pontos beállítást segíti.
A PC-24S-NC a Palmary csúcsnélküli palástköszörűgépeinek NC-vezérelt változata. A szervós előtolás, a fokozatmentesen állítható szabályozókorong és az érintőképernyős kezelőfelület a pontos, ismételhető munkához és a gyorsabb átálláshoz járul hozzá. A merev orsókialakítás, a központi kenés és az olajnyomás felügyelete a stabil üzemet szolgálja.
Az 1–100 mm-es megmunkálási tartomány sokféle hengeres alkatrészhez használható. Az NC-panelen a méretbeállítás betanításos kezeléssel végezhető, így a gyártói leírás szerint nem igényel külön programírást. A finom szervós előtolás és a szabályozókorong állítható fordulata megkönnyíti a különböző munkadarabokhoz szükséges beállítást.
A köszörű- és a szabályozókorong orsói speciális ötvözetű csapágyazást kapnak; a köszörűorsó hárompontos alátámasztása a megmunkálás stabilitását segíti. A szánok központi kenése támogatja az egyenletes előtolást. Az olajnyomás-kapcsoló az orsók indítását a megfelelő kenési nyomáshoz köti. A gép hidraulikus működtetésű korongszabályozóval és szervómotoros szabályozókorong-hajtással készül.
Műszaki és technikai adatok:
Megmunkálási tartomány:
Munkadarab átmérője standard munkatámaszon: Ø1–100 mm
Köszörűkorong:
Korongméret, külső átmérő × szélesség × furat: Ø610 × 205 × Ø304,8 mm
Korongfordulat: 1400 ford./perc
Köszörűkorong motorja: 20 LE, 4 pólusú
Szabályozókorong:
Korongméret, külső átmérő × szélesség × furat: Ø305 × 205 × Ø127 mm
Fordulatszám: 15–300 ford./perc, fokozatmentesen állítható
Billentési szög: +5° és −2° között
Szervómotor teljesítménye: 5 kW
További hajtások:
Hidraulikaszivattyú motorja: 0,75 kW
Hűtőfolyadék-szivattyú motorja: 1/2 LE
Méretek és tömeg:
Gép mérete, hossz × szélesség × magasság: 2610 × 1900 × 1650 mm
Csomagolási méret: 2800 × 2100 × 1970 mm
Nettó tömeg: 4600 kg
Bruttó tömeg: 5000 kg
Vezérlés:
NC-vezérlés és szervós előtolás:
Az érintőképernyős NC-panel a méretek beállítását és a betanításos kezelést szolgálja. A PLC a gyártói leírás szerint az olajhőmérsékletből eredő eltérések mérséklését segíti. A szervóvezérelt előtolás finom beállítást tesz lehetővé; a szabályozókorong fordulata fokozatmentesen változtatható. Az automatikus korongszabályozás és kompenzáció külön rendelhető funkció.
Vezérlési jellemzők:
Kezelőfelület: érintőképernyős NC-panel
Méretbeállítás: betanításos kezelés
Előtolás: szervóvezérelt finomelőtolás
Szabályozókorong-fordulat: fokozatmentes állítás
Orsóindítás felügyelete: olajnyomás-kapcsoló
Alapfelszereltség:
Köszörűkorong és karima, felszerelve
Szabályozókorong és karima, felszerelve
Beszúró köszörüléshez munkatámasz keményfém pengével
Átmenő köszörüléshez munkatámasz keményfém pengével
Elektromos vezérlőberendezés
Olajtartály hűtőventilátorral
Standard hűtőfolyadék-rendszer
Két felszerelt gyémánt korongszabályozó szerszám
Munkalámpa
Szerszámosláda és kezelőszerszámok
Hidraulikus automatikus előtoló egység a magyar forgalmazói ajánlat szerint
CE-megfelelőségi nyilatkozat
Opcionális:
Korongok és köszörülési feladatok:
Korongkiegyensúlyozó állvány és tengely
Profilköszörülő egység
Automatikus korongszabályozás kompenzációval
Munkadarab-adagolás:
Kézi adagoló beszúró köszörüléshez
Hidraulikus munkadarab-kidobó beszúró köszörüléshez
Automatikus adagoló és kirakó egységek
Rezgő adagoló átmenő köszörüléshez
V alakú támasz hosszú rudakhoz
Hűtőfolyadék kezelése:
Mágneses leválasztó
Mágneses leválasztó papírszűrővel
Hidrociklonos leválasztó
