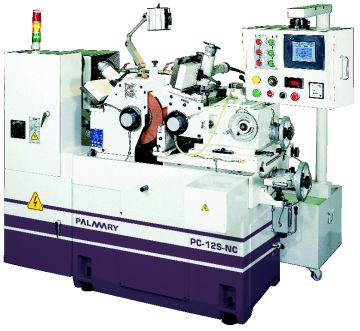

Centerless GRINDING MACHINE NC Servo serie
Alapgép standard tartozékokkal.
CEmegfelelosségi nyilatkozat.
Meggyőző érvek:
· Amennyiben Önnek komoly elvárásai vannak a köszörülési
pontosság és teljesítménnyel szemben akkor mindegy, hogy az
alap vagy szervómotoros, esetleg az NC vezérelt gépünket
választja mert mindegyik kielégíti az Ön legmagasabb minőségi
igényeit.
· A gép szerkezete minőségi Mechanit szürkeöntvényből készül a
maximális stabilitás érdekében
· A szánvezetékek nagy frekvencián edzett és precízen megmunkált
darabok, ezáltal kopásállóak
· KJ4 osztályú speciális ötvözetű csapágyak köszörűkorong és a
meghajtókerék orsóján a nagyobb pontosságért és stabilitásért
· A nikkel-króm molibdén ötvözetű főorsó többféle hőkezelési
eljárás után külső felületén HRC62 belsejében HRC 25-30
keménységű és ezáltal rendkívül szívós és hosszú élettartamú.
· Minden vezeték automatikus olajozórendszerrel van ellátva a
rezgésmentes finom mozgások és precíz köszörülési paraméterek
érdekében
· Amíg az orsókon nincs megfelelő olaj mennyiség, addig a biztonsági
nyomáskapcsoló tiltja az indítást
· Felhasználóbarát felület. Kezelése könnyen elsajátítható
· Érintőképernyővel vezérelhető
· PLC programvezérlés a nagy pontosság érdekében
· Szervómotor végzi az előtolást
· Változtatható sebességű meghajtó kerék
· Csökken a beállításra fordított idő, ezáltal megnő a termelékenység
· Az S-NC széria technikai eltérése az S szériától a szervómotorok erősségében van:
PC-18S-NC és PC-1810S-NC-nél 3,75 kW
TECHNIKAI ADATOK:
Köszörukorong külso átm. x szélesség x belso átm.
max, külso köszörülési átm. 80 mm
köszörukorong méretek átm. 455 x 205 x átm 228,6mm
Kösz.korong sebesség 1500 ford./perc
Kösz.korong motor 15LE
Hajtó korong
köszörukorong méretek átm. 255 x 205 x átm 111,2mm
Hajtó korong sebesség 10-300 ford./p. / fokozatmentes Mitsubishi szevomotorral
ALAPFELSZERELTSÉG:
Köszörűkorong és tárcsa 1 db
Hajtókorong és tárcsa 1 db
Szerszámosláda
Hidraulika rendszer
Gyémánt szerszám 2 db
Munkalámpa 1 db
Hűtőrendszer 1 db
Munkadarab tartó beszúró köszörüléshez keményfém pengével
Munkadarab tartó áteresztő köszörüléshez keményfém pengével
OPCIÓK:
Wheel balancing stand and arbor
Auto. infeed attachment
Manual feeder for infeed grinding (up and down)
Hydraulic work ejector (infeed grinding)
Auto. loading attachment (thrufeed grinding) (Ø5~20 mm, L100~600 mm)
Auto. feeder for thrufeed grinding (hopper type) (Ø2~8 mm, L50~180 mm)
Auto. unloading attachment (thrufeed grinding)
V type supporter for long bar grinding (Ø2~14 mm)
Profile grinding attachment Magnetic coolant separator
Magnetic with paper filter Hydrocyclone coolant separator
Auto. loading and unloading attachment (infeed grinding)
Vibratory feeder (thrufeed grinding)
Large work rest (thrufeed grinding) L : 250~500 mm
