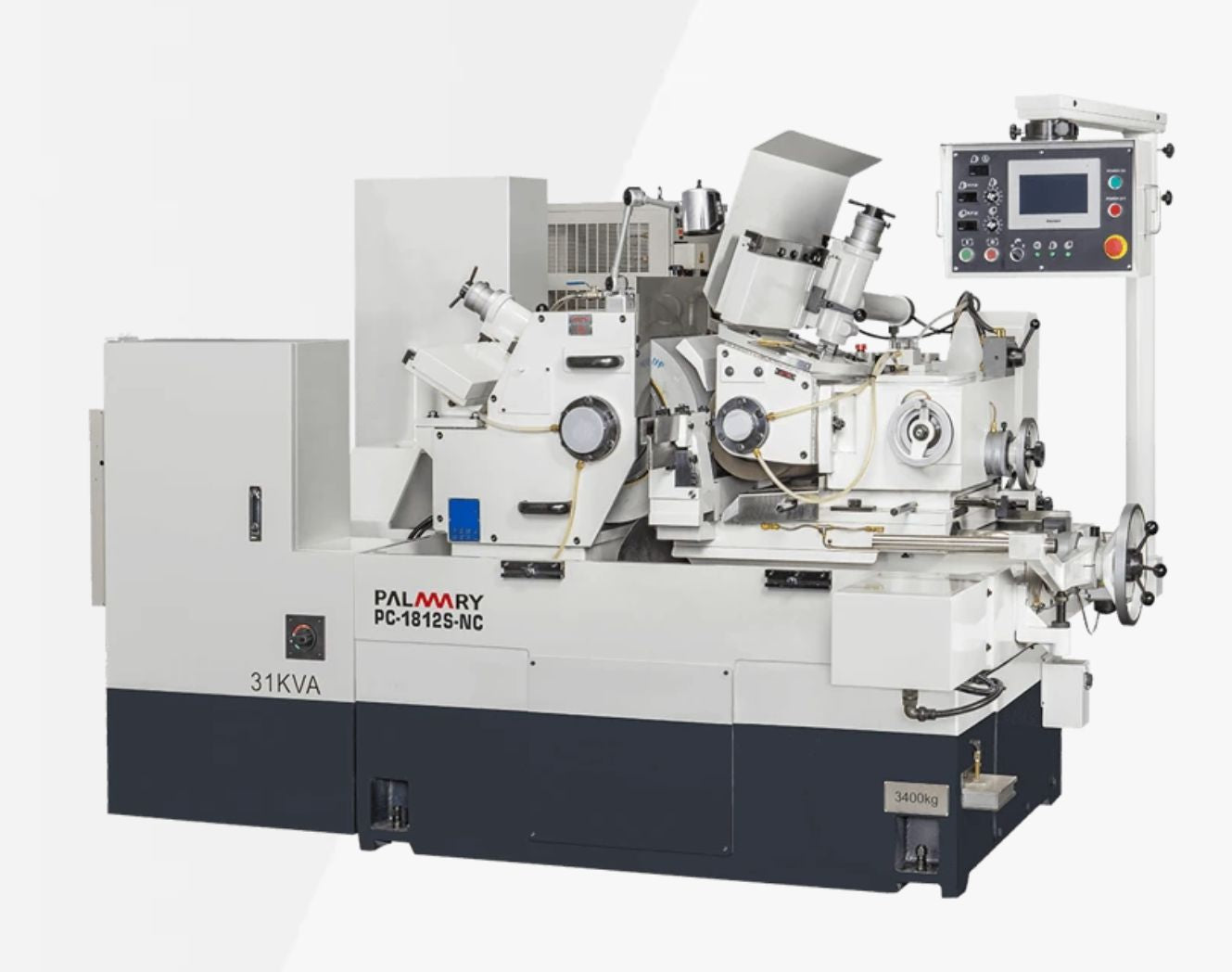

Csúcs nélküli áteresztő köszörűgép NC vezérléssel
A Palmary PC-1812S-NC csúcsnélküli köszörűgép a könnyen kezelhető NC-vezérelt precizitás és a nagyüzemi teljesítmény tökéletes ötvözete, amely mikronpontos ismétlőképességet garantál a legigényesebb sorozatgyártási feladatoknál is. A rendkívül széles korongfelület és a rezgéselnyelő, merev gépágy drasztikusan növeli a megmunkálási sebességet, miközben minden egyes darabnál tükörsima felületi minőséget biztosít. Fektessen ebbe a csúcstechnológiás tajvani köszörűgépbe, hogy minimalizálja a beállítási időt és maximalizálja műhelye profitabilitását a legmagasabb piaci standardok mellett!
· A gép szerkezete minőségi Meehanit szürkeöntvényből készül a
maximális stabilitás érdekében
· A szánvezetékek nagy frekvencián edzett és precízen megmunkált
darabok, ezáltal kopásállóak
· KJ4 osztályú speciális ötvözetű csapágyak köszörűkorong és a
meghajtókerék orsóján a nagyobb pontosságért és stabilitásért
· A nikkel-króm molibdén ötvözetű főorsó többféle hőkezelési
eljárás után külső felületén HRC62 belsejében HRC 25-30
keménységű és ezáltal rendkívül szívós és hosszú élettartamú.
· Minden vezeték automatikus olajozórendszerrel van ellátva a
rezgésmentes finom mozgások és precíz köszörülési paraméterek
érdekében
· Amíg az orsókon nincs megfelelő olaj mennyiség, addig a biztonsági nyomáskapcsoló tiltja az indítást
· Felhasználóbarát felület. Kezelése könnyen elsajátítható
· Érintőképernyővel vezérelhető
· PLC programvezérlés a nagy pontosság érdekében
· Szervomotor végzi az előtolást
· Változtatható sebességű meghajtó kerék
· Csökken a beállításra fordított idő, ezáltal megnő a termelékenység
Köszörülési átmérő 1–80 mm (opció Megnövelt köszörülési átmérő 40–150 mm)
Köszörűkorong külső átm. x szélesség x belső átm.
max, külső köszörülési átm. 80 mm
köszörűkorong méretek átm. 455 x 255 x átm 228,6mm
Köszörűkorong sebesség 1500 ford./perc
Köszörűkorong motor 20LE (15 kW szervomotor)
Hajtó korong
köszörűkorong méretek átm. 255 x 305 x átm 111,2mm
Hajtó korong sebesség 10-300 ford./p. /fokozatmentes
Hajtó korong motor 3,7
Támasztókorong billenőszöge +5° ~ -3°
Támasztókorong fordítószöge ±5°
Gép mérete 2350 x 1950 x 1530 mm
Gép nettó tömege 3500 kg
NC érintőkijelzős PLC vezérlés
A Palmary PC-1812S-NC csúcsnélküli (centerless) köszörűgép NC vezérlése alapvető változást hoz a hagyományos kézi gépekhez képest,
mivel a kritikus pontossági paramétereket digitálisan, szervomotorok segítségével irányítja.
Az NC vezérléssel az alábbi fő funkciókat működtetheti és automatizálhatja:
1. Precíziós fogásvétel (X-tengely)A legfontosabb funkció a köszörűkorong vagy a szabályozókorong előtolásának vezérlése. Az NC rendszer lehetővé teszi a mikronpontos (0,001 mm) pozicionálást, így a méretbeállítás nem a kezelő rutinján, hanem a gép digitális pontosságán múlik.
2. Automatikus korongszabályozás (Dressing)A vezérlés koordinálja a gyémántlehúzó egység mozgását.
Beállítható:A lehúzás sebessége és a fogásmélység.A szabályozási ciklusok gyakorisága (például minden X darab után automatikusan frissíti a korongfelületet).
Kopáskompenzáció: A gép automatikusan korrigálja a megmunkálási méretet a korong lehúzása után fellépő átmérőcsökkenésnek megfelelően.
3. Többlépcsős megmunkálási ciklusok
A vezérlőn keresztül előre programozhatók a teljes folyamatok:
Gyors megközelítés: A korong gyorsan a munkadarab közelébe ér.
Nagyoló köszörülés: Nagyobb anyagleválasztási sebesség.
Simító köszörülés: Lassú, precíz végső méretre munkálás.
Szikráztatás (Dwell time): A fogásvétel megállítása a folyamat végén a tökéletes körkörösség eléréséhez.
4. Beszúró (Plunge) és Átmenő (Thru-feed) vezérlés
Beszúró köszörülésnél: A gép teljesen automatikusan végzi a munkadarab befogását, a korong előtolását, majd a visszahúzást.
Átmenő köszörülésnél: A vezérlés felügyeli a folyamatos anyagáramlást és a szabályozókorong fordulatszámát a stabil előtolási sebesség érdekében.
Alaptartozékok:
1. Támasztókorong és felfogatás (gépre szerelve)
2. Köszörűkorong és felfogatás (gépre szerelve)
3. Munkadarab tartó beszúró köszörüléshez
4. Munkadarab tartó áteresztő köszörüléshez
5. Elektromos kezelőpanel
6. Hidraulika tartály és hűtő
7. Hűtőrendszer
8. Gyémánt lehúzók
9. Géplámpa
10. Szerszámok
opciók:
1. Korong kiegyensúlyozó állvány
2. Automatic infeed attachment
3. Manual feeder for infeed grinding (up and down)
4. Hydraulic work ejector (infeed grinding)
5. Automatic loading attachment (thrufeed grinding) (Ø5-20 mm, L100-600 mm)
6. Automatic feeder for thrufeed grinding (hopper type) (Ø2-8 mm, L50-180 mm)
7. Automatic unloading attachment (thrufeed grinding)
8. V type supporter for long bar grinding
9. Profile grinding attachment
10. Mágneses leválasztó
11. Mágneses leválasztó és papírszűrő
12. Hydrocydone coolant separator
13. Auto. Loading and unloading attachment (infeed grinding)
14. Vibratory feeder (thrufeed grinding)
15. Large work rest (thrufeed grinding) L: 250 – 500 mm
