Asszimetrikus henger elrendezésű, motoros hajtású lemezhengerítő gép 4mm vastag lemezekig

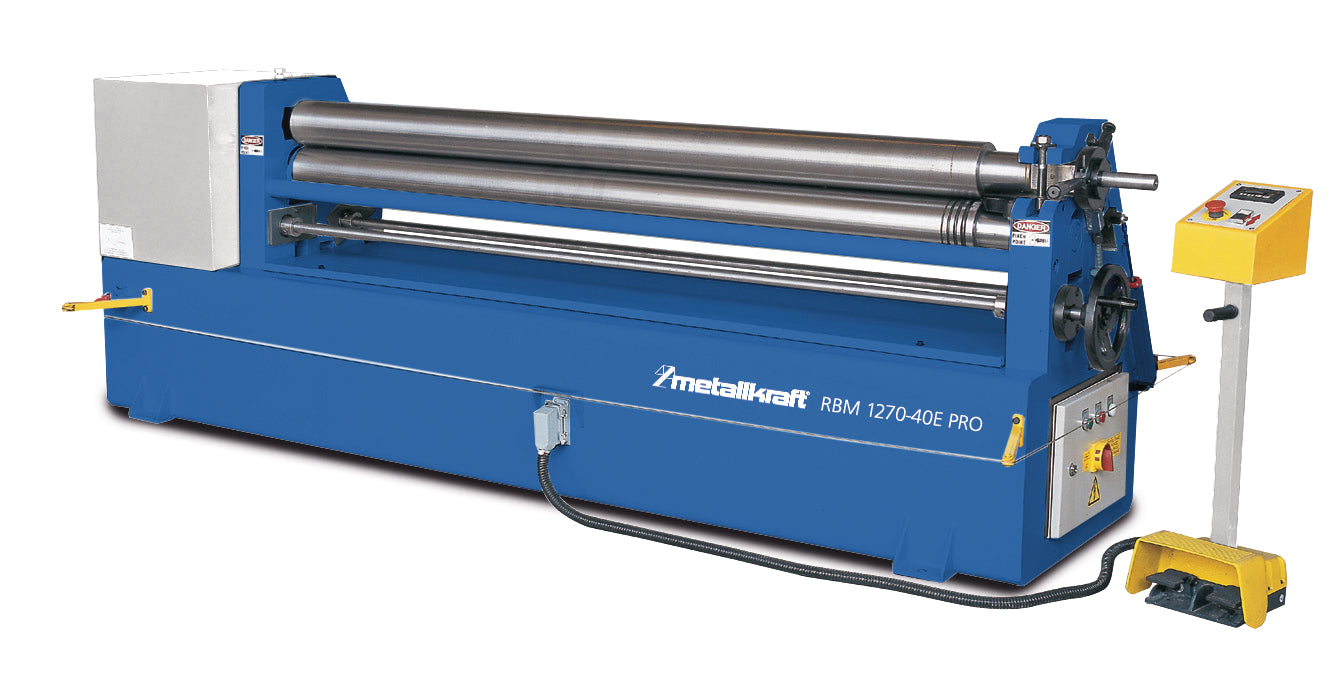

RBM 1270-40 E Pro (1270/4,0mm, 2,2kW/400V)
Ezt a modellt könnyű és közepes munkákhoz tervezték. 4mm anyagvastagságig használható.
Alumínium hajlításoknál, légkondicionáló csatornák készítéséhez, reklámtáblák és fémlemez burkolatokkészítéséhez ajánljuk.
Ideális ára miatt nagyon vonzó kis műhelyek számára.
Kúphajlítási lehetőség manuális beállítással
Precíziós hajlítás motorfékkel
Nehéz, csavarodásmentes hegesztett acélszerkezet váz
Felső, szorítóhengeres hajtás
Acélhengerek nagy szakítószilárdsággal
Kihajtható felső henger az alapanyag könnyebb kivételéhez
A szorító és az oldalgörgő kézi állítása
Hengerhajtás erőteljes villanymotoron és sebességváltó hajtóművön keresztül
Huzalhornyok a hengerítőgörgőn
Biztonsági berendezés, vészkábel a hengerítő munkaoldalain
Mobil kezelőpanellel, lábpedállal
Az EC biztonsági irányelvek szerint készült (CE tanúsítvány)
Megjegyzés: A gép utólag nem szerelhető tartozékokkal, csak új gép rendelése esetén
Megjegyzés: Megrendeléskor kérjük megadni a feldolgozandó anyag típusát!
MŰSZAKI ADATOK
Méretek és súlyok
Hossza (termék) kb.2470mm
Szélesség/mélység (termék) kb.750mm
Magasság (termék) kb.1000mm
Súly (nettó) kb.1115kg
Munkaszélesség max.1270mm
Felső görgő átmérője 120 mm
hajlító kapacitás
Hajlítási kapacitás max. acél 400 N/mm² 4,0mm
Kúpos hajlítási kapacitás max. acél 400 N/mm² 2,0mm
Hajlítási kapacitás max VA acél 3,0mm
Kúpos hajlítási teljesítmény max. VA acél 1,5mm
Hajlítási kapacitás max. alumínium 4,8mm
Kúpos hajlítási kapacitás max alumínium 2,4mm
Hajlítási átmérő min.180mm
Henger forgási sebesség 3m/perc
elektromos adatok
Motor teljesítmény 2,2 kW
Csatlakozási feszültség 400V
Hálózati frekvencia 50 Hz
Felszereltség:
Kihajtható felső hengerítőgörgő
Kezelőpanel digitális kijelzővel és kézi működtetéssel (opció)
Edzett henger felár saválló anyaghoz: 3880050
