Az OPTIturn S 600 merev ferdeágyas szerkezete, precíz CNC-vezérlése és nagy teljesítményű hajtása pontos, dinamikus megmunkálást, rövid ciklusidőt és gazdaságos CNC-sorozatgyártást biztosít.

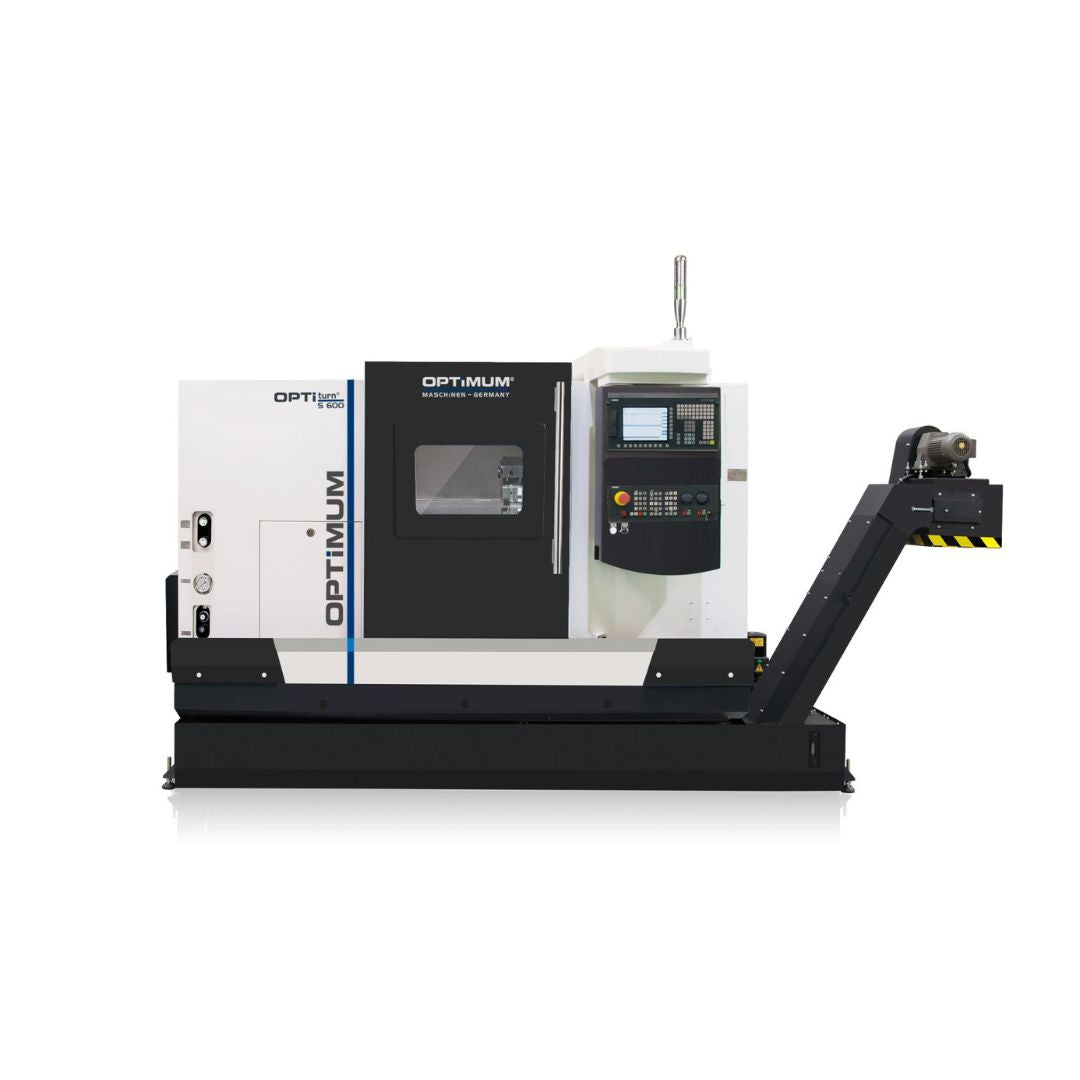

Az Optimum OPTIturn S 600 nagy teljesítményű, 45°-os ferdeágyas CNC eszterga, amelyet közepes és nagyobb méretű, nagy pontosságot igénylő munkadarabok gazdaságos sorozatgyártásához terveztek. Masszív, erősen bordázott gépágya, nagy merevségű lineáris vezetékei, precíziós golyósorsói és Siemens szervohajtásai nagy megmunkálási pontosságot és hosszú élettartamot biztosítanak.
A gép Siemens SINUMERIK 828D Basic CNC-vezérléssel, 12 állású hidraulikus szerszámrevolverrel, Ø200 mm-es hidraulikus hárompofás tokmánnyal, hidraulikus szegnyereggel és Renishaw szerszámbemérő karral rendelkezik. A szalagos forgácskihordó, a nagyméretű hűtőfolyadék-tartály és a jól hozzáférhető munkatér folyamatos, termelékeny munkavégzést tesz lehetővé.
Az OPTIturn S 600 olyan gyártóüzemek számára ideális, ahol a nagy teljesítmény, a megbízható pontosság és a gyors munkadarabváltás egyaránt fontos. A 320 mm-es maximális esztergálási átmérő, az 550 mm-es esztergálási hossz és a 76 mm-es főorsófurat sokoldalú felhasználást tesz lehetővé tengely-, tárcsa- és tokmányos alkatrészek gyártásakor.
A Renishaw mérőkar akár 90%-kal gyorsabb szerszámbemérést tesz lehetővé, ezáltal csökkenti a beállítási időt és a kezelői hibák lehetőségét. A hordozható elektronikus kézikerék, a forgatható kezelőpanel, a könnyen tisztítható tolóajtó, valamint a hidraulikus és pneumatikus rendszer ellenőrzőablakai egyszerűbbé teszik a gép kezelését és karbantartását.
A gép erősen bordázott, 45°-os ferdeágyas kialakítása nagy statikus és dinamikus merevséget, kedvező forgácselvezetést és stabil megmunkálási feltételeket biztosít. A Siemens szervomotorok közvetlenül, tengelykapcsolón keresztül hajtják a mindkét végükön rögzített, előfeszített golyósorsókat. A lineáris vezetékek sima, holtjátékmentes tengelymozgást, a szíjhajtású főorsó pedig 182 nm maximális nyomatékot és 4000 ford./perc maximális fordulatszámot biztosít. A hidraulikus hárompofás tokmány, a hidraulikus szegnyereg, a Renishaw szerszámbemérő, a forgácskihordó és a SINUMERIK 828D vezérlés termelékeny és felhasználóbarát gépkialakítást eredményez.
Műszaki és technikai adatok:
Általános kialakítás:
Gépkialakítás: 45°-os ferdeágyas CNC eszterga
Vezérelt tengelyek: X és Z
Gépágy: erősen bordázott, nagy merevségű öntött szerkezet
Tengelyhajtások: Siemens szervomotorok
Szervomotorok integrált jeladóval: igen
Főorsóhajtás: szíjhajtás
Lineáris vezetékek: nagy statikus és dinamikus merevségű, holtjátékmentes kivitel
Golyósorsók: edzettek, precíziós köszörülésűek, mindkét végükön rögzítettek és előfeszítettek
Munkatér:
Maximális esztergálási átmérő: 320 mm
Maximális esztergálási hossz: 550 mm
Elforduló átmérő a gépágy felett: 550 mm
Elforduló átmérő a keresztszán felett: 370 mm
Tengelymozgások:
X-tengely elmozdulása: 240 mm
Z-tengely elmozdulása: 550 mm
Gyorsjárati sebességek:
X-tengely: 30 m/perc
Z-tengely: 36 m/perc
Tengelyhajtások:
X-tengely motorjának nyomatéka: 12 nm
Z-tengely motorjának nyomatéka: 12 nm
X-tengely maximális előtolóereje: 6,75 kN
Z-tengely maximális előtolóereje: 5,652 kN
Pontosság:
Pozicionálási pontosság: ±0,003 mm
Ismétlési pontosság: ±0,002 mm
Főorsó:
Fordulatszám-tartomány: 30-4000 ford./perc
Főorsómotor teljesítménye S1 üzemben: 11 kW
Főorsómotor teljesítménye S6, 30%-os üzemben: 14,3 kW
Főorsómotor nyomatéka S1 üzemben: 140 nm
Főorsómotor nyomatéka S6, 30%-os üzemben: 182 nm
Főorsócsatlakozás: DIN ISO 702-1, 6-os méret
Főorsókúp: A2-6
Főorsófurat átmérője: 76 mm
Tokmány átmenőfuratának átmérője: 65 mm
Tokmány:
Kialakítás: hidraulikus hárompofás esztergatokmány
Tokmányátmérő: Ø200 mm
Szerszámrevolver:
Kialakítás: hidraulikus VDI40 szerszámrevolver
Szerszámpozíciók száma: 12
Szegnyereg:
Kialakítás: hidraulikus szegnyereg
Szegnyereghüvely-kúp: MK4
Szegnyereghüvely átmérője: 75 mm
Szegnyereghüvely lökete: 80 mm
Szerszámbemérő rendszer:
Kialakítás: Renishaw mérőkar kézi szerszámbeméréshez
Tipikus pozicionálási pontosság: 5 µm (2σ)
Szerszámbemérési idő csökkentése: akár 90%
Mérőkar állapotjelzése: LED
Interfész: TSI 2
Hidraulikus rendszer:
Hidraulika-szivattyú motorteljesítménye: 1,5 kW
Hidraulikatartály térfogata: 20 liter
Hűtőfolyadék-rendszer:
Hűtőfolyadék-szivattyú teljesítménye: 0,55 kW
Hűtőfolyadék-tartály térfogata: 240 liter
Elektromos adatok:
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Teljes névleges csatlakozási érték: 30 kVA
Méretek és tömeg:
Gép hossza: kb. 4050 mm
Gép szélessége/mélysége: kb. 1870 mm
Gép magassága: kb. 2000 mm
Gép nettó tömege: kb. 3800 kg
Szállítási adatok:
Csomagolási hossz: 4000 mm
Csomagolási szélesség: 1920 mm
Csomagolási magasság: 2160 mm
Bruttó tömeg: 4300 kg
Speciális szállítás szükséges: igen
Vezérlés:
Siemens SINUMERIK 828D Basic vezérlés
A Siemens SINUMERIK 828D Basic CNC-vezérlés a kompakt CNC szerszámgépekhez kialakított nagy teljesítményű vezérlőrendszer. A SINUMERIK Operate kezelőfelület, a ShopTurn párbeszédablakos programozás, a maradékanyag felismerése és megmunkálása, valamint a 3D szimuláció támogatja az egyedi és sorozatgyártási feladatok gyors programozását és ellenőrzését.
A forgatható kezelőpanel az optimális látószögnek megfelelő helyzetbe állítható. A teljes QWERTY billentyűzet, a fóliával védett fizikai nyomógombok és a 16 funkcióbillentyű egyszerű és biztonságos kezelést biztosítanak.
Műszaki adatok:
Vezérlőegység: PPU 270
Kijelző: 10,4"-os színes kijelző
Kijelző képaránya: 4:3
Kezelőfelület: SINUMERIK Operate
Rendszerszoftver: PPU 271 SW 24
CNC-memória: 3 MB
Blokkváltási idő: 3 ms
Előretekintés: 50 blokk
Kezelhető szerszámok száma: 128
Funkcióbillentyűk száma: 16, ebből 8 vízszintes és 8 függőleges programozható nyomógomb
Billentyűzet: teljes QWERTY
Fizikai billentyűk védelme: védőfólia
Védettségi osztály: IP65
A gépen elérhető szoftverfunkciók:
ShopTurn munkalépés-alapú párbeszédablakos programozás
Safety Integrated biztonsági funkciók
Beállítási műveletek támogatása nyitott gépajtónál
Maradékanyag felismerése és megmunkálása
Többcsatornás programkezelés támogatása
programSYNC program-szinkronizálás
Hálózati meghajtók kezelése
3D megmunkálási szimuláció
Grafikus megmunkáláskövetés
Adatkapcsolatok:
USB 2.0 csatlakozás: igen
RJ45 Ethernet-csatlakozás: igen
Compact Flash (CF) kártyafoglalat: igen
Alapfelszereltség:
Ø200 mm-es hidraulikus hárompofás esztergatokmány
Siemens SINUMERIK 828D Basic CNC-vezérlés forgatható kezelőpanellel
Siemens szervomotorok az X- és Z-tengelyeken
Integrált jeladók valamennyi szervomotoron
12 állású hidraulikus VDI40 szerszámrevolver
Renishaw mérőkar kézi szerszámbeméréshez
45°-os, erősen bordázott ferde gépágy
Nagy merevségű lineáris vezetékek
Edzett és precíziós köszörülésű, előfeszített golyósorsók
Hidraulikus szegnyereg
Hőcserélő a kapcsolószekrény hűtéséhez
Hordozható elektronikus kézikerék mágneses rögzítéssel, engedélyezőkapcsolóval és vészleállító nyomógombbal
Szalagos forgácskihordó
Forgácsgyűjtő kocsi
Hűtőfolyadék-rendszer
Munkatér-megvilágítás
Könnyen tisztítható tolóajtó, forgácsfelhalmozódást csökkentő kialakítással
Karbantartási hozzáférést biztosító ablak a főorsóház elején
Ellenőrzőablak a hidraulikus és pneumatikus rendszer vizsgálatához
Jól hozzáférhető nyomásmérők
Szabványos kialakítású kapcsolószekrény Siemens szervohajtással
Egyedileg jelölt kapcsolószekrény-vezetékezés
Kapcsolási rajz
EMC elektromágneses összeférhetőség
Opcionális:
Tartozékok:
DXF-olvasó szoftver Siemens SINUMERIK vezérléshez
Hatdarabos, 20 mm-es esztergakéskészlet
Háromdarabos, 160 mm-es lágy pofakészlet
Háromdarabos, 160 mm-es edzett pofakészlet
Unikraft Gumiszőnyeg többféle méretben
Gyári opciók:
(csak új gép rendelésekor választhatók, és utólag nem építhetők be)
Rúdadagoló-interfész előkészítése:
Fedek GT 326 rúdadagoló, 3 m-es kivitel, Ø3-26 mm átmérőtartományhoz
Fedek DH 65L rúdadagoló, 1,5 m-es kivitel, Ø5-65 mm átmérőtartományhoz
Fedek DH 65 rúdadagoló, 1,25 m-es kivitel, Ø5-65 mm átmérőtartományhoz
Külső egység szerszámon keresztüli belső hűtőfolyadék-ellátáshoz, 10 bar nyomással
Külső egység szerszámon keresztüli belső hűtőfolyadék-ellátáshoz, 20 bar nyomással
Olajleválasztó a hűtő-kenő folyadék hosszabb élettartamához
Készalkatrész-fogó rendszer
Kapcsolószekrény-klímaberendezés a standard hőcserélő helyett
Heidenhain ERM 2480 főorsó-jeladó, magnetorezisztív letapogatású inkrementális beépíthető mérőrendszerrel, közvetlenül a főorsóra szerelve
Alternatív főorsókivitel 56 mm-es főorsófurattal, 5000 ford./perc maximális fordulatszámmal és Ø200 mm-es tokmánnyal
Alternatív főorsókivitel 62 mm-es főorsófurattal, 5000 ford./perc maximális fordulatszámmal és Ø200 mm-es tokmánnyal
Alternatív főorsókivitel 92 mm-es főorsófurattal, 3000 ford./perc maximális fordulatszámmal és Ø250 mm-es tokmánnyal
Siemens OSS Plus kiegészítő szolgáltatási csomag 12, 24 vagy 36 hónapos időtartammal, online és helyszíni támogatással
