Az Y- és C-tengely, a 12 hajtott BMT55 szerszámhely, a 15 kW-os főorsó és a 268 nm nyomaték nagy méretű alkatrészek stabil, pontos, komplett megmunkálását teszi lehetővé egyetlen befogásban.

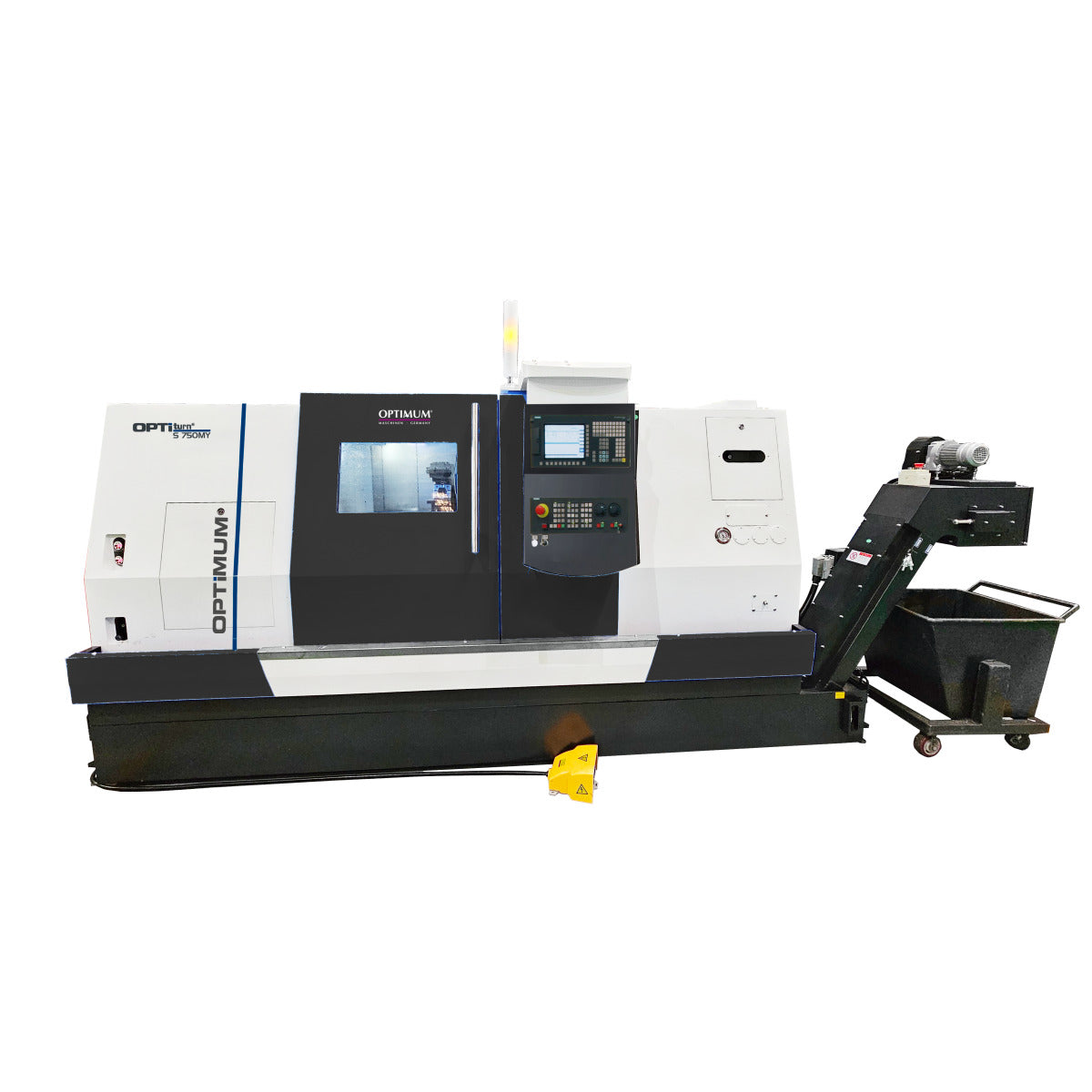

Az OPTIturn S 750MY nagy teljesítményű, nehéz kivitelű CNC-esztergaközpont összetett, nagyméretű munkadarabok komplett megmunkálásához. Az Y- és C-tengely, valamint a 12 hajtott BMT55 szerszámhely esztergálási, fúrási, menetfúrási és marási műveletek elvégzését teszi lehetővé egyetlen befogásban.
A 15 kW S1 főorsó-teljesítmény, a 268 nm nyomaték és az 1250 mm-es esztergálási hossz nagy anyagleválasztási teljesítményt biztosít. Az Y-tengely, a nagy pontosságú C-tengely és a hajtott szerszámok csökkentik az átfogások számát, a mellékidőt és a befogásból eredő geometriai eltéréseket.
A 30°-os ferdeágy végeselemes analízissel optimalizált merevítőbordákkal és termikusan szimmetrikus kialakítással készül. Az X- és Z-tengely lineáris vezetékeken, az Y-tengely nagy merevségű dobozvezetéken mozog. A Siemens szervomotorok integrált enkóderei, az edzett és precíziósan köszörült golyósorsók, valamint a főorsó helyzetmérő rendszere pontos és stabil megmunkálást biztosítanak.
Műszaki adatok
Munkatartomány:
Legnagyobb esztergálási átmérő: 500 mm
Legnagyobb esztergálási hossz: 1250 mm
Ágy feletti elforduló átmérő: 660 mm
Keresztszán feletti elforduló átmérő: 480 mm
Főorsó:
Főorsó fordulatszám-tartománya: 30-3500 ford./perc
Főorsó teljesítménye S1 folyamatos üzemben: 15 kW
Főorsó teljesítménye S6-30% üzemben: 19,5 kW
Főorsó nyomatéka S1 folyamatos üzemben: 268 nm
Főorsó nyomatéka S6-30% üzemben: 349 nm
Orsócsatlakozás: A2-8
Főorsó furatátmérője: 86 mm
Tokmány átmenő furata: 74 mm
Hidraulikus tokmány átmérője: 250 mm
C-tengely pozicionálási tartománya: 360°
C-tengely szögpontossága: 51″
Tengelymozgások:
X-tengely elmozdulása: 280 mm
Y-tengely elmozdulása: ±50 mm
Z-tengely elmozdulása: 1280 mm
X-tengely gyorsjárata: 24 m/perc
Y-tengely gyorsjárata: 10 m/perc
Z-tengely gyorsjárata: 30 m/perc
X-tengely szervomotorjának nyomatéka: 12 nm
Y-tengely szervomotorjának nyomatéka: 12 nm
Z-tengely szervomotorjának nyomatéka: 12 nm
X-tengely legnagyobb előtolóereje: 8,4 kN
Y-tengely legnagyobb előtolóereje: 18 kN
Z-tengely legnagyobb előtolóereje: 6,7 kN
X- és Z-tengely vezetése: lineáris vezetékek
Y-tengely vezetése: dobozvezeték
Szerszámrevolver:
Szerszámrevolver típusa: hidraulikus BMT55
Szerszámhelyek száma: 12
Hajtott szerszámhelyek száma: 12
Hajtott szerszám motorjának teljesítménye: 4,8 kW
Hajtott szerszámok legnagyobb fordulatszáma: 4000 ford./perc
Hajtott szerszámok legnagyobb nyomatéka: 20 nm
Szegnyereg:
Szegnyereg működtetése: hidraulikus
Szegnyereghüvely kúpos furata: MK5
Szegnyereghüvely átmérője: 100 mm
Szegnyereghüvely lökete: 100 mm
Szerszámbemérés:
Szerszámbemérő rendszer: manuálisan behajtható Renishaw mérőkar
Mérőkar jellemző pozíciópontossága: 5 µm, 2σ
Szerszámbemérési idő csökkentése: legfeljebb 90%
Mérőkar interfésze: TSI 2
Állapotjelzés: LED
Hűtőfolyadék-rendszer:
Hűtőfolyadék-szivattyú teljesítménye: 0,7 kW
Hűtőfolyadék-tartály térfogata: 320 l
Tisztítópisztoly: alapfelszereltség
Hidraulikus és kenőrendszer:
Hidraulikaegység teljesítménye: 2,2 kW
Kenési rendszer: automatikus központi kenés
Elektromos adatok:
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Teljes csatlakoztatási teljesítmény: 35 kVA
Elektromos megfelelőség: EMC
Hálózati csatlakozás: RJ45
Méretek és tömeg:
Gép hossza: kb. 5040 mm
Gép szélessége: kb. 1880 mm
Gép magassága: kb. 1990 mm
Gép nettó tömege: kb. 4700 kg
Csomagolási méret h × sz × ma: 4930 × 2220 × 2180 mm
Szállítási bruttó tömeg: kb. 5100 kg
Vezérlés:
Siemens SINUMERIK 828D:
A SINUMERIK 828D ipari CNC-vezérlés az esztergálási, fúrási, menetfúrási és marási műveletek összehangolt programozását támogatja. A rendszer a gép X-, Y-, Z- és C-tengelyét, a főorsót, valamint a BMT55 revolver hajtott szerszámait Siemens szervohajtásokon keresztül vezérli.
A SINUMERIK Operate kezelőfelület grafikus programozást, technológiai ciklusokat és 3D megmunkálási szimulációt biztosít. Az Y- és C-tengely interpolációja lehetővé teszi az excentrikus furatok, hornyok, síkfelületek, csavarvonalak és összetett kontúrok elkészítését egyetlen befogásban.
Technikai adatok:
Kezelőfelület: Siemens SINUMERIK Operate
Vezérlőegység: PPU 271, SW 24
Kijelző: 10,4″-os színes kijelző, 4:3 képarány
CNC-programmemória: 3 MB
Blokkváltási idő: 3 ms
Look Ahead előretekintés: 50 blokk
Kezelhető szerszámok száma: 128
Hálózati kapcsolat: RJ45
Tengelyhajtások: Siemens szervomotorok integrált enkóderekkel
Kézi kezelés: hordozható elektronikus kézikerék engedélyező gombbal és vészleállító nyomógombbal
A gépen elérhető szoftverfunkciók:
Esztergálási és marási technológiai ciklusok
Y- és C-tengelyes kontúrmegmunkálás
Hajtott szerszámos fúrás, menetfúrás és marás
Maradékanyag-felismerés és -megmunkálás
3D megmunkálási szimuláció
Programfutás grafikus követése
Hálózati meghajtók kezelése
Szerszámadat-kezelés
Safety Integrated biztonsági funkciók
Program-előkészítés és grafikus ellenőrzés
Alapfelszereltség:
Siemens SINUMERIK 828D CNC-vezérlés
Siemens szervomotorok valamennyi tengelyen
Főorsó-enkóder a pontos C-tengelyes pozicionáláshoz
30°-os, végeselemes analízissel optimalizált ferdeágy
X- és Z-tengely lineáris vezetékekkel
Y-tengely dobozvezetékkel
Edzett és precíziósan köszörült golyósorsók
Ø250 mm-es hidraulikus hárompofás tokmány lágy pofákkal
12 állású hidraulikus BMT55 revolver hajtott szerszámokhoz
Axiális hajtott szerszámtartó
Radiális hajtott szerszámtartó
Furatkéstartó
Külső esztergakéstartó
Homlokesztergáló szerszámtartó
Ø20 mm-es furatkés
Ø25 mm-es furatkés
Ø32 mm-es furatkés
Renishaw mérőkar kézi szerszámbeméréshez
Hidraulikus szegnyereg
Hordozható elektronikus kézikerék engedélyező gombbal és vészleállító nyomógombbal
Elektromos szekrény klímaberendezése
Automatikus központi kenés
Szalagos forgácskihordó
320 l-es hűtőfolyadék-rendszer
Hűtőfolyadékos tisztítópisztoly
Munkatér-világítás
RJ45 hálózati csatlakozás
EMC-kompatibilis elektromos rendszer
Opcionális:
Mérőrendszer és automatizálás:
Heidenhain ERM 2480 magnetorezisztív főorsó-mérőrendszer, közvetlenül a főorsóra szerelve
Munkadarab elkapó
Olajleválasztó a hűtőfolyadék élettartamának növeléséhez
Tokmányok és befogástechnika:
Ø300 mm-es hidraulikus hárompofás tokmány munkahengerrel
Ø250 mm-es négypofás tokmány pofákkal, két gyári kivitelben
Rúdadagolók:
Fedek GT 326 rúdadagoló 3 m-es, Ø3–26 mm átmérőjű rúdanyaghoz
Fedek DH 65L rúdadagoló 1,5 m-es, Ø5–65 mm átmérőjű rúdanyaghoz
Fedek DH 65 rúdadagoló 1,25 m-es, Ø5–65 mm átmérőjű rúdanyaghoz
Pofák és befogótartozékok:
Négydarabos, 250 mm-es lágy pofakészlet
Négydarabos, 250 mm-es kemény pofakészlet
250 mm-es lágy pofakészlet
250 mm-es kemény pofakészlet
300 mm-es kemény pofakészlet
Kemény blokkpofakészlet Ø300 mm-es négypofás tokmányhoz
Szerszámok és kiegészítők:
Hatrészes, 25 mm-es esztergakéskészlet
BMT55 induló szerszámtartó készlet
Unicraft gumiszőnyeg többféle méretben
