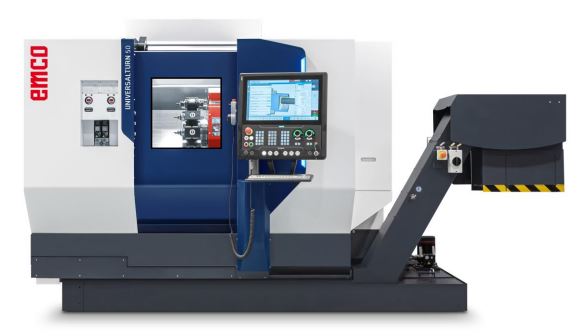

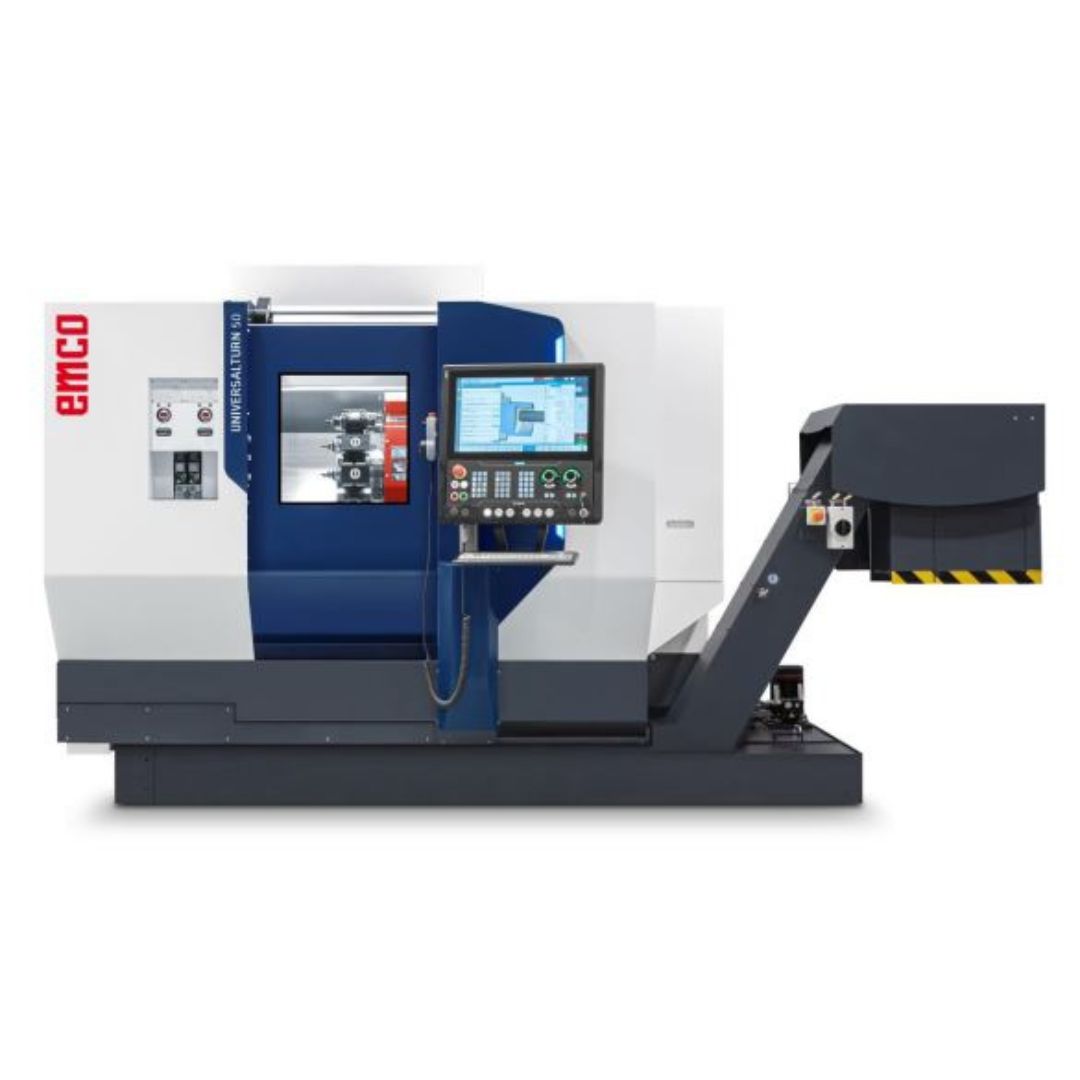

Az EMCO UNIVERSALTURN 50 Special Launch Edition merev ferdeágyas kialakítása, precíz hajtásrendszere és korszerű CNC-vezérlése pontos, dinamikus és gazdaságos CNC-alkatrészgyártást biztosít.
Az EMCO UNIVERSALTURN 50 MY egy nagy teljesítményű, Y-tengelyes ferdeágyas CNC esztergaközpont közepes méretű tokmányos munkadarabok, tengelyalkatrészek és rúdból gyártott alkatrészek megmunkálásához. A hajtott szerszámokkal rendelkező VDI30 szerszámrevolver, a főorsó C-tengelye és a ±40 mm-es Y-tengely lehetővé teszi az esztergálási, fúrási és marási műveletek egy befogásban történő elvégzését.
A Special Launch Edition kivitel Siemens SINUMERIK ONE vezérléssel, programozható hidraulikus szegnyereggel és a sorozatgyártást támogató bővített felszereltséggel készül. Az összehangolt gépszerkezet, hajtásrendszer és automatizálási lehetőségek az egyedi alkatrészgyártástól a kis- és közepes sorozatokig gazdaságos alkalmazást biztosítanak.
A gép legfontosabb előnye, hogy az esztergálási és marási műveletek jelentős része ugyanabban a befogásban elvégezhető, ezáltal csökkenthető az átfogások száma, a mellékidő és az átfogásból eredő pontatlanság. A nagy teljesítményű főorsó acél, rozsdamentes acél és más igényes anyagok megmunkálásához is megfelelő tartalékot kínál, míg a programozható szegnyereg hosszabb tengelyalkatrészek stabil megtámasztását teszi lehetővé.
A szerszámbemérő, az alkatrészfogó, a forgácskihordó, a rúdadagoló-csatlakozás és a 14 bar nyomású kiegészítő hűtőfolyadék-szivattyú rövidebb beállítási időt és nagyobb fokú automatizálhatóságot biztosít. A SINUMERIK ONE ShopTurn programozása és grafikus szimulációja az egyedi és kis sorozatú munkák előkészítését is egyszerűbbé teszi.
A gép stabil, rezgéscsillapított öntöttvas gépággyal, nagy pontosságú tengelyhajtásokkal és abszolút mérőrendszerrel rendelkezik. A 30 kW maximális teljesítményű, 143 nm maximális nyomatékú szíjhajtású főorsó, a 12 pozíciós axiális VDI30 szerszámrevolver, a hat hajtott szerszámpozíció, a C-tengely és a ±40 mm-es Y-tengely összetett esztergált és mart alkatrészek megmunkálását teszi lehetővé. A jól hozzáférhető munkatér, az automatikus szerszámbemérés, a programozható szegnyereg és a bővített forgács- és alkatrészkezelés gyors átállást és hatékony termelést támogat.
Műszaki és technikai adatok:
Munkatér:
Elforduló átmérő a gépágy felett: 430 mm
Elforduló átmérő a keresztszán felett: 300 mm
Maximális esztergálási átmérő: Ø220 mm
Ajánlott maximális esztergálási átmérő: Ø200 mm
Maximális esztergálási hossz: 510 mm
Főorsó és szegnyereg csúcsa közötti távolság: 670 mm
Maximális rúdkapacitás: Ø50 mm
Tengelymozgások:
X-tengely elmozdulása: 175 mm
Y-tengely elmozdulása: +40 / -40 mm
Z-tengely elmozdulása: 510 mm
Gyorsjárati sebességek:
X-tengely: 24 m/perc
Y-tengely: 10 m/perc
Z-tengely: 30 m/perc
Z2-tengely, szegnyereg: 30 m/perc
Tengelyhajtások:
Maximális előtolóerő az X-tengelyen: 4000 N
Maximális előtolóerő az Y-tengelyen: 4000 N
Maximális előtolóerő a Z-tengelyen: 6000 N
Tengelygyorsulás: 6 m/s²
Pozicionálási pontosság Ps az X/Y/Z tengelyeken, VDI 3441 szerint: 3 / 3 / 3 µm
Abszolút mérőrendszer: igen
Főorsó:
Főorsó kialakítása: szíjhajtású
Főorsócsatlakozás: A2-5 / DIN 55026 KK5
Maximális rúdkapacitás: Ø50 mm
Főorsófurat átmérője: Ø59 mm
Főorsócsapágy belső átmérője: Ø80 mm
Maximális fordulatszám: 6200 ford./perc, a befogókészüléktől függően
Maximális hajtásteljesítmény: 30 kW
Nyomaték 100%-os / 40%-os bekapcsolási idő mellett: 71 / 143 nm
Főorsófék: mechanikus rögzítőfék
Befogóhenger: átmenő furatú befogóhenger húzócsővel
C-tengely:
C-tengely a főorsón: igen
Felbontás: 0,0001°
Maximális gyorsjárati fordulatszám: 1000 ford./perc
Szerszámrevolver:
Kialakítás: axiális VDI30 szerszámrevolver
Szerszámpozíciók száma: 12
Hajtott szerszámpozíciók száma: 6
Szerszámbefogás: VDI30, DIN 69880
Hajtott szerszámok csatlakozása: DIN 5480
Négyszárú szerszámok maximális keresztmetszete: 20 × 20 mm
Fúrórúdtartó maximális átmérője: Ø32 mm
Revolverváltási idő: 0,2 mp
Hajtott szerszámok maximális fordulatszáma: 5000 ford./perc
Hajtott szerszámok maximális teljesítménye: 4 kW
Hajtott szerszámok maximális nyomatéka: 16 nm
Szegnyereg:
Kialakítás: programozható, hidraulikusan működtetett, pinola nélküli szegnyereg
Szegnyereghüvely-kúp: MK4
Maximális megtámasztó erő: 6000 N
Hűtőrendszer:
Hűtőfolyadék-tartály térfogata: 160 liter
Alap hűtőfolyadék-szivattyú nyomása 50 Hz hálózatnál: 7 bar
Kiegészítő nagynyomású szivattyú: 14 bar
Nagynyomású hűtőfolyadék továbbítása: a szerszámrevolveren keresztül
Munkatéröblítő szivattyú nyomása: 3,5 bar
Méretek és tömeg:
Gép mérete forgácskihordó nélkül, szélesség × mélység × magasság: 3320 × 2350 × 2100 mm
Főorsó tengelymagassága a padlószinttől: 1012 mm
Gép tömege: 4400 kg
Vezérlés:
Siemens SINUMERIK ONE vezérlés
A gép Siemens SINUMERIK ONE CNC-vezérléssel és 15″-os multi-touch kezelőképernyővel rendelkezik. A ShopTurn párbeszédes programozás, a grafikus szimuláció és a gyári megmunkálási ciklusok megkönnyítik az esztergálási, fúrási és hajtott szerszámos marási feladatok programozását. A CAD-olvasóval DXF-geometriák importálhatók, az Execution from External Storage funkcióval pedig a programok külső adattárolóról is futtathatók.
Műszaki adatok:
Kijelző: 15″ multi-touch
Párbeszédes programozás: ShopTurn
PC-billentyűzet HMI gyorsbillentyűkkel: igen
Alap vezérlési nyelvek: német és angol, átkapcsolható
Magyar vezérlési nyelv: a konkrét rendelésben feláras opcióként szerepel
A gépen elérhető szoftverfunkciók:
ShopTurn párbeszédes programozás
3D megmunkálási szimuláció és szimulációfelügyelet
Maradékanyag-eltávolítási ciklus
Execution from External Storage
CAD-olvasó DXF-importtal
TRANSMIT transzformáció
TRACYL transzformáció
Adatkapcsolatok:
USB-csatlakozás: igen
Ethernet-csatlakozás és hálózati meghajtó: igen
Alapfelszereltség:
FONTOS! A tokmány nem része az alapfelszereltségnek, azt az alkalmazási igényeknek megfelelően külön kell kiválasztani és megrendelni!
Átmenő furatú befogóhenger húzócsővel
Mechanikus főorsó-rögzítőfék
Siemens SINUMERIK ONE vezérlőrendszer
15"-os többérintéses (multi-touch) kijelző
ShopTurn párbeszédablakos programozás
3D szimuláció és szimulációfelügyelet a megmunkálási folyamat ellenőrzéséhez
Maradékanyag-eltávolítási ciklus
Programfuttatás külső adattárolóról (Execution from External Storage)
CAD-olvasó (DXF-import)
TRANSMIT és TRACYL funkciók
USB-csatlakozó és hálózati meghajtó (Ethernet)
PC-billentyűzet HMI gyorsbillentyűkkel, valamint számos további funkció
LED munkatér-megvilágítás
Hűtőrendszer hűtőfolyadék-szivattyúval (7 bar / 50 Hz vagy 10 bar / 60 Hz)
Munkatéröblítő rendszer külön 3,5 bar nyomású szivattyúval
Sűrítettlevegő-pisztoly spiráltömlővel
Hidraulikus egység
Mechanikus és elektromos csatlakozási előkészítés olajköd-elszívó berendezéshez
Forgácskihordó csatlakozási előkészítés
Rezgéscsillapító szintező géplábak
Nagy teherbírású horgonycsavarok
Dokumentáció és CE megfelelőségi nyilatkozat
A Special Launch Edition csomag részét képező további alapfelszereltség:
Készalkatrész-fogó rendszer (PARTS CATCHER) (S5Z700) (Alapkivitelű készalkatrész-fogó rendszer, amely a kész munkadarabokat a főorsóból vagy ellenorsós gépkivitel esetén az ellenorsóból egy szabványos alkatrészgyűjtő ládába, illetve opcionálisan készalkatrész-szállítószalagra továbbítja.)
Maximális készalkatrész-hossz: 120 mm (konfigurációtól függően 200 mm)
Maximális készalkatrész-átmérő: Ø51 mm
Maximális készalkatrész-tömeg: 2 kg
EMCO rúdadagoló interfész külső gyártók rúdadagolóihoz (X1Z140) (Interfész rúdadagolók vagy más anyagadagoló berendezések csatlakoztatásához. A programozás M-funkciókon keresztül történik. A jelátvitel HARTING csatlakozón keresztül valósul meg, amelyet a rúdadagoló gyártójának az EMCO szabványai szerint kell illesztenie.)
Forgácskihordó 1200 mm-es kiürítési magassággal (S5Z660) (Csuklópántos lemezszalagos forgácskihordó kb. 1200 mm-es kiürítési magassággal, hosszú acélforgácsok, összegabalyodó forgács és gyapjúszerű forgács továbbításához, száraz- és nedves megmunkálás esetén.)
Szerszámbemérő (TOOL PRESETTER) (S5Z610) (A szerszámok automatikus, közvetlenül a gépben történő bemérésére szolgál. A mérőkar állandóan a munkatérben van felszerelve, és egy gombnyomással vagy M-funkció segítségével automatikusan a mérési pozícióba fordítható.)
Előnyök:
Gyors szerszámbemérés, Rövidebb beállítási idők, Nagy ismétlési pontosság és precíz szerszámbemérés
A megfelelő beállító etalont külön kell megrendelni: VDI30 (S6Z110), illetve BMT45 (S3Z840Z). Ehhez a VDI30 szerszámrevolverrel felszerelt gépkivitelhez a VDI30 (S6Z110) beállító etalon alkalmazható.
14 bar nyomású nagynyomású hűtőfolyadék-szivattyú / 50 Hz (S5Z080)
Kiegészítő nagynyomású szivattyú, amely 14 bar nyomású hűtőfolyadékot juttat a szerszámhoz a szerszámrevolveren keresztül (50 Hz).
Szerszámtartó csomag VDI30 álló és hajtott szerszámokhoz (R6Z860Z)
A szerszámtartó csomag tartalma:
2 db radiális szerszámtartó M4 (R3Z350)
1 db radiális szerszámtartó M3 (R3Z360)
2 db ER25 befogópatron-tartó (W1Z480)
1 db váltólapkás fúrótartó Ø25 mm (R3Z430)
1 db furatkés-/fúrórúdtartó Ø16 mm (R3Z300W)
1 db 90°-os szöghajtású marószerszám-tartó (R2Z780)
1 db egyenes hajtott marószerszám-tartó (440420W)
1 db kéziszerszám-készlet
Vezérlési nyelvek:
Német vezérlési nyelv (DE6400)
Angol vezérlési nyelv (EN6400)
Az alapkivitel német és angol vezérlési nyelvet tartalmaz, amelyek között a kezelő átkapcsolhat. További vezérlési nyelvek felár ellenében érhetők el.
Magyar vezérlési nyelv (HU6400)
Kiegészítő magyar vezérlési nyelv, amely szükség esetén angol nyelvre kapcsolható. A gyártó fenntartja a jogot, hogy a vezérlésen megjelenő egyes szövegek nem teljes körűen érhetők el magyar nyelven.
LED gépállapotjelző lámpa (R9Z030)
A gépállapotjelző lámpa három színtartományra oszlik.
Piros: riasztás
Zöld: automatikus üzem
Fehér: anyagkezelés
Magyar nyelvű használati útmutató az UNIVERSALTURN 50 géphez (HU4050)
Angol nyelvű használati útmutató az UNIVERSALTURN 50 géphez (EN4050)
A használati útmutatók a gép telepítésére, kezelésére, karbantartására és programozására vonatkozó információkat tartalmazzák. A vezérlés kézikönyvei környezetvédelmi okokból elektronikus formában, CD-ROM-on állnak rendelkezésre.
Standard csomagolás (ZVZ342750)
