Az EMCO UNIVERSALTURN 90×2200 MY ferdeágyas CNC eszterga 42 kW-os szíjhajtású főorsóval, Y- és C-tengellyel, 12 állású hajtott szerszámos revolverrel és Siemens ONE vezérléssel rendelkezik.
Az UNIVERSALTURN 90×2200 (MS) MY hosszúágyas CNC esztergagép szíjhajtású főorsóval, hajtott szerszámok fogadására alkalmas revolverrel és szegnyereggel. Az Y- és C-tengely esztergálási, fúrási és marási műveletek elvégzését teszi lehetővé. A 2095 mm-es legnagyobb esztergálási hossz miatt különösen hosszabb tengelyek, hidraulikus alkatrészek és összetett gépelemek gyártásához használható.
A főorsó legfeljebb 1040 Nm nyomatéka támogatja a nagy forgácsolási igényű munkákat. A 1850 mm-es mozgástartományú szegnyereg a hosszabb munkadarabok megtámasztását szolgálja, a hajtott szerszámok pedig több műveletet tesznek lehetővé egy befogásban. A ShopTurn párbeszédes programozás és a háromdimenziós szimuláció segíti a programok előkészítését és ellenőrzését.
A gép 60°-ban döntött, polimerbetonnal töltött ággyal és előfeszített lineáris vezetékekkel készül. A 12 állású axiális VDI40 revolver minden pozíciója alkalmas hajtott szerszám fogadására; a revolvertárcsa külső részén további 12 rögzített szerszámhely található. A főorsó C-tengelye pozicionálható és interpolált megmunkálásra használható. Az alapváltozat szegnyerge a Z-tengelyes szánnal együtt mozgatható, míg az önálló NC-hajtás külön rendelhető.

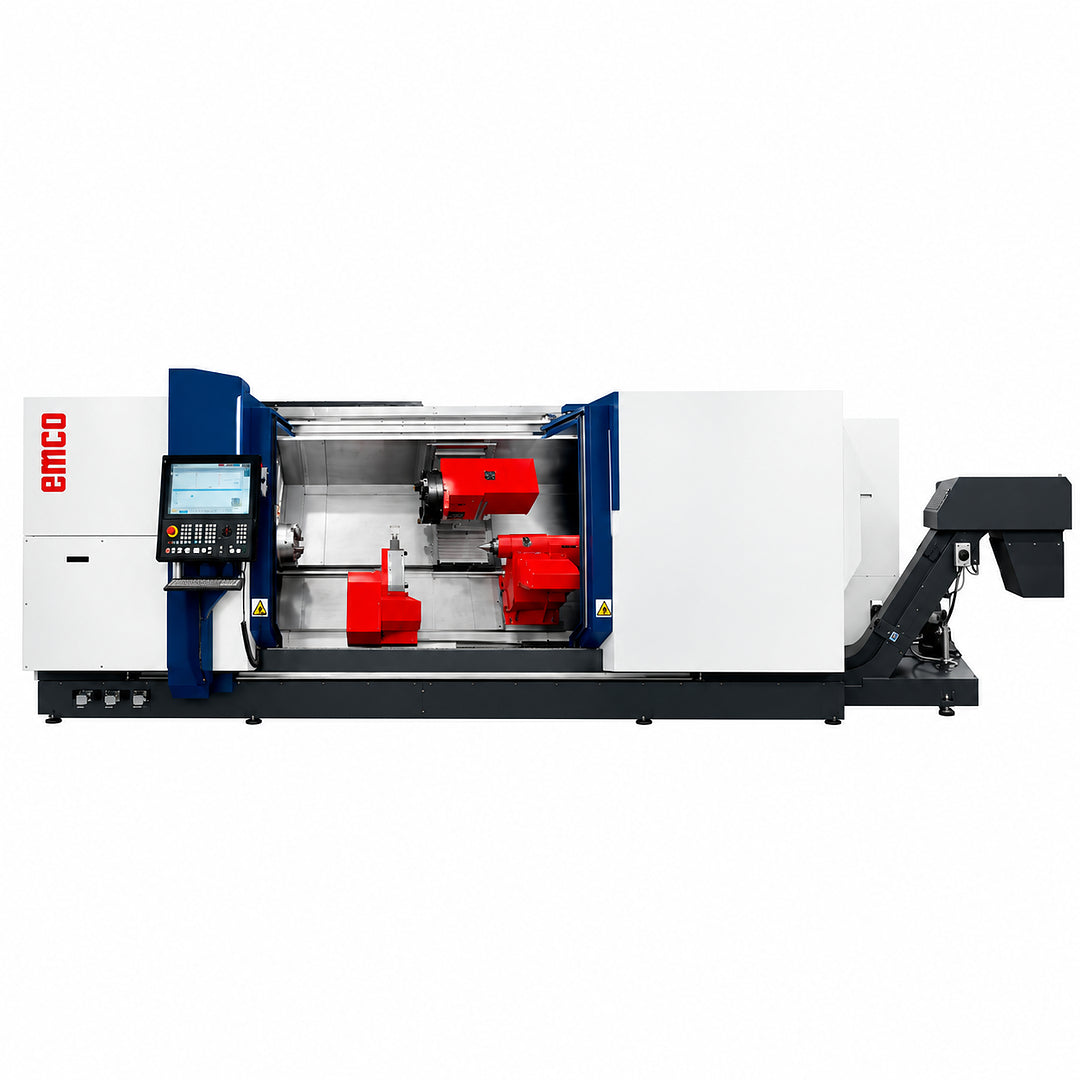

A képen a gép legmagasabb felszereltségű kivitele látható. Az eltérő felszereltségű változatok megjelenése különbözhet a bemutatottól.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: Ferdeágyas CNC esztergagép
Kivitel: 2200-as, MS MY változat szíjhajtású főorsóval, Y-tengellyel és szegnyereggel
Gépágy dőlésszöge: 60°
Névleges ágyméret: 2200 mm
Vezetékek: Előfeszített lineáris vezetékek
Megmunkálási tartomány:
Ágy feletti elforduló átmérő: 680 mm
Keresztszán feletti elforduló átmérő, Y = 0 helyzetben: 500 mm
Legnagyobb esztergálási átmérő a szegnyerges, axiális VDI40 kivitelben: 500 mm
Főorsóorr és szegnyereg forgócsúcsa közötti távolság: 2230 mm
Legnagyobb esztergálási hossz: 2095 mm
Legnagyobb megengedett tokmányátmérő: 400 mm
Munkadarab és tokmány együttes megengedett tömege: 350 kg
Munkadarab és tokmány együttes megengedett tömege szegnyeregtámasztással: 800 kg
Tokmány és munkadarab együttes legnagyobb tehetetlenségi nyomatéka: 5 kg·m²
Tengelymozgások és gyorsjáratok:
X-tengely mozgástartománya a szegnyerges, axiális VDI40 kivitelben: 318 mm
Y-tengely mozgástartománya: −60 / +80 mm
Z-tengely mozgástartománya: 2160 mm
X-tengely gyorsjárati sebessége: 24 m/perc
Y-tengely gyorsjárati sebessége: 12 m/perc
Z-tengely gyorsjárati sebessége: 30 m/perc
Előtolóerő az X- és Y-tengelyen: 9000 N
Előtolóerő a Z-tengelyen: 13000 N
Pozicionálási szórás Ps, X / Y / Z: 3 / 3 / 5 µm
Szíjhajtású főorsó és C-tengely:
Főorsó fordulatszám-tartománya: 0–2500 ford./perc
Főorsó teljesítménye, 100 / 40% bekapcsolási idő mellett: 28 / 42 kW
Főorsó nyomatéka, 100 / 40% bekapcsolási idő mellett: 690 / 1040 Nm
Főorsóorr: A2-8, DIN 55026 szerint
Főorsófurat átmérője: 106 mm
Első főorsócsapágy belső átmérője: 160 mm
Részlegesen üreges vonórúd belső átmérője: 95 mm
C-tengely felbontása a szíjhajtású főorsón: 0,005°
C-tengely gyorsjárati fordulatszáma: 100 ford./perc
Főorsófék legnagyobb tartónyomatéka: 1600 Nm
Szerszámrevolver és hajtott szerszámok:
Szerszámrevolver: Axiális VDI40 kivitel
Szerszámpozíciók száma: 12
Hajtott szerszámok számára használható pozíciók száma: Legfeljebb 12
További rögzített szerszámhelyek száma a revolvertárcsán: 12
Revolverléptetési idő állásonként: 0,4 s
Négyszögszerszám szármérete: 25 × 25 mm
Belső megmunkáló szerszám szárátmérője VDI40 / külső blokkos befogás esetén: 40 / 50 mm
Hajtott szerszámok fordulatszám-tartománya: 0–4000 ford./perc
Hajtott szerszámok teljesítménye 25% bekapcsolási idő mellett: 8 kW
Hajtott szerszámok nyomatéka 25% bekapcsolási idő mellett: 45 Nm
A revolveren átvezethető hűtőközeg legnagyobb megengedett nyomása: 25 bar
Szegnyereg:
Szegnyereg mozgástartománya: 1850 mm
Szegnyereg mozgástartománya lünettával: 1660 mm
Szegnyereghüvely löket: 120 mm
Szegnyereghüvely átmérője: 100 mm
Szegnyereg legnagyobb előtolóereje: 12500 N
Szegnyereg kúpos befogása, beépített forgócsúccsal: MK4
Szegnyereg mozgatási sebessége a Z-tengelyes szánnal együtt: 12 m/perc
Szegnyereg mozgatási sebessége opcionális önálló NC-hajtással: 24 m/perc
Hűtés, hidraulika és kenés:
Hűtőfolyadék-tartály térfogata: 350 l
Alapfelszereltségű hűtőrendszer nyomása a revolveren keresztül: 7 bar
Hűtőszivattyú teljesítménye 7 bar nyomásnál: 1,15 kW
Opcionális 14 bar nyomású hűtőszivattyú teljesítménye: 2,2 kW
Hidraulikaolaj-tartály térfogata: 20 l
Befogó hidraulika nyomástartománya: 7–45 bar
Szükséges sűrítettlevegő-nyomás: 6 bar
Vezetékek és golyósorsók kenése: Automatikus központi olajkenés
Elektromos és üzemeltetési adatok:
Tápfeszültség: 3 × 400 V / PE
Hálózati frekvencia: 50/60 Hz
Megengedett hálózatifeszültség-ingadozás: ±10%
Csatlakozási teljesítmény a szíjhajtású főorsós kivitelben: 53 kVA
Előírt főbiztosító: 80 A
Előírt csatlakozókábel-keresztmetszet: 25 mm²
Átlagos zajkibocsátási szint: 78 dB(A)
Üzemi hőmérséklet-tartomány: +10 és +35 °C között
Méretek és tömeg:
Teljes hosszúság forgácsszállítóval: 7378 mm
Szélesség: 2476 mm
Teljes magasság: 2355 mm
Felállítási helyigény forgácsszállító nélkül: 6077 × 2476 mm
Főorsó középmagassága a padlótól: 1172 mm
Géptömeg forgácsszállítóval: 13000 kg
Vezérlés:
Siemens SINUMERIK ONE CNC vezérlés
A SINUMERIK ONE a gép esztergálási és hajtott szerszámos műveleteit vezérli. A ShopTurn párbeszédes programozás és a grafikus szimuláció támogatja a programok elkészítését, a megmunkálási ciklusok pedig az ismétlődő feladatok beállítását. A vezérlés a főorsó C-tengelyének használatához szükséges homlok- és palástfelületi interpolációs funkciókat is tartalmazza.
Műszaki adatok:
Vezérlés típusa: Siemens SINUMERIK ONE / OPERATE
Kijelző: 22 hüvelykes, többérintéses színes kijelző
Vezérelt lineáris tengelyek: X, Y, Z
Vezérelt forgótengely: A főorsó C-tengelye
Felhasználói memória a specifikáció szerint: Legalább 5 MB RAM
Adatkapcsolatok: USB és Ethernet
Programok futtatása külső tárhelyről: Igen
A gépen elérhető szoftverfunkciók:
ShopTurn párbeszédes programozás
Háromdimenziós grafikus szimuláció
DXF-fájlok importálása CAD-olvasóval
TRANSMIT homlokfelületi interpoláció
TRACYL palástfelületi interpoláció
Maradékanyag-eltávolító ciklus
Esztergálási, fúrási, marási és menetvágási ciklusok
Programellenőrzési és diagnosztikai funkciók
Alapfelszereltség:
60°-os, polimerbetonnal töltött ferde gépágy
Szíjhajtású főorsó A2-8 csatlakozással
C-tengely és mechanikus főorsófék
A gépszerkezetbe integrált Y-tengely
12 állású axiális VDI40 revolver hajtott szerszámok fogadásának lehetőségével
12 további rögzített szerszámhely a revolvertárcsa külső részén
A Z-tengelyes szánnal együtt mozgatható szegnyereg hidraulikus szegnyereghüvellyel és MK4 forgócsúccsal
Hidraulikus befogóhenger részlegesen üreges vonórúddal
Siemens SINUMERIK ONE / OPERATE vezérlés
22 hüvelykes többérintéses kijelző
ShopTurn programozás és a 3. pontban felsorolt gyári szoftverfunkciók
Kezelőbillentyűzet HMI-funkciógombokkal
LED-es munkatér-világítás
Láncos forgácsszállító 1150 mm-es kihordási magassággal
A forgácsszállítóba épített, 7 bar nyomású hűtőrendszer
Főorsó-tokmányöblítő rendszer
Elektromos szekrény klímaberendezése
Hidraulikus rendszer
Gépalátétlemezek
Gyári kezelési és elektromos dokumentáció
Opcionális:
Szegnyereg és tengelymegmunkálás:
Önálló NC-hajtás a 2200-as kivitel szegnyergének programozható mozgatásához
Lünetta-előkészítés a 2200-as kivitelhez
SMW SLU-X-Z 4 vagy SR4 lünetta
Önálló NC-hajtás a 2200-as kivitel lünettájának programozható mozgatásához
Lábpedál a lünetta működtetéséhez
Befogás:
A2-8 csatlakozású hidraulikus tokmányok és hozzájuk illő pofakészletek
A2-8 csatlakozású patronos befogórendszerek
Teljesen átmenő, 95 mm-es befogóhenger a szíjhajtású főorsóhoz
Rúdadagoláshoz való főorsóbetétek
Programozható befogónyomás
Mérés és pontosság:
Renishaw RLP40 munkadarabmérő tapintó a VDI40 revolverhez
Automatikus szerszámbemérő és hozzá tartozó VDI40 beállító idom
Közvetlen mérőrendszer az X-, Y- vagy a 2200-as kivitel Z-tengelyéhez
Lézeres tengelymérés és hiba-kompenzáció
Hűtés és munkatér:
14 bar nyomású hűtőszivattyú
Papírszalagos hűtőfolyadék-szűrőrendszer
Nagy nyomású hűtés előkészítése a VDI40 revolveren keresztül
Elektromosan felügyelt kettős hűtőfolyadék-szűrő
Hűtőfolyadék-pisztoly
Forgó betekintőablak a 2200-as kivitelhez
Olajködleválasztó vagy elszívórendszer-csatlakozás
Vezérlés és digitális kiegészítők:
EMCONNECT kezelői és adatkapcsolati rendszer digitális szolgáltatásokkal
OPC UA csatlakozófelület
Hordozható elektronikus kézikerék
Szerszámterhelés-felügyelet
Energiafelügyelet
Váltakozó főorsó-fordulatszám funkció
Fogazómarási szoftverfunkció és megfelelő hajtott szerszámtartó
Magyar vezérlőnyelv és magyar kezelési dokumentáció
Háromdimenziós gépmodell
Automatizálás és kezelői kiegészítők:
Automatikus gépajtó a 2200-as kivitelhez
PROFINET robotcsatlakozó felület
Portálos rakodórendszer gyári egyeztetés alapján
Lábpedál a főorsótokmányhoz vagy a szegnyereghüvelyhez
LED-es gépállapot-jelzőfény
Szerszámbefogók és szállítási kiegészítők:
VDI40 álló és hajtott szerszámtartók
Belső megmunkáló szerszámtartók és külső blokkos tartók
ER32 és ER40 patronkészletek
VDI40 és A2-8 ellenőrző eszközök
Rögzítőanyag-készlet a 2200-as gép telepítéséhez
Tengeri szállításhoz való klímacsomagolás a 2200-as kivitelhez
Kiegészítő faládás szállítási védelem a 2200-as kivitelhez
Gépemelő keret a 2200-as gép lerakodásához
