Az EMCO UNIVERSALTURN 90 (MS) MY ferdeágyas CNC eszterga 42 kW-os szíjhajtású főorsóval, Y- és C-tengellyel, 12 állású hajtott szerszámos revolverrel és Siemens ONE vezérléssel rendelkezik.
Az UNIVERSALTURN 90×1400 (MS) MY szíjhajtású főorsóval és szegnyereggel szerelt CNC esztergagép. Hajtott szerszámai, Y-tengelye és programozható C-tengelye révén esztergálási, fúrási és marási műveletekre használható. Tengelyek, hidraulikus alkatrészek és összetett gépelemek gyártásához ajánlott, különösen akkor, ha több megmunkálási lépést kell egy befogásban elvégezni.
A főorsó legfeljebb 1040 Nm nyomatéka támogatja a nagyobb forgácsolási igényű munkákat, a szegnyereg pedig a hosszabb munkadarabok megtámasztását. A hajtott szerszámokkal végzett kiegészítő műveletek csökkenthetik az átfogások számát. A 22 hüvelykes érintőkijelző, a ShopTurn párbeszédes programozás és a háromdimenziós szimuláció segíti a programok elkészítését és ellenőrzését.
A gép 60°-ban döntött, polimerbetonnal töltött ággyal és előfeszített lineáris vezetékekkel készül. Az axiális VDI40 revolver 12 szerszámpozíciója hajtott szerszámok fogadására is alkalmas, a revolvertárcsa külső részén pedig további 12 rögzített szerszámhely található. A gyári alapváltozat szegnyerge a Z-tengelyes szánnal együtt mozgatható; az önálló NC-hajtás külön opció.

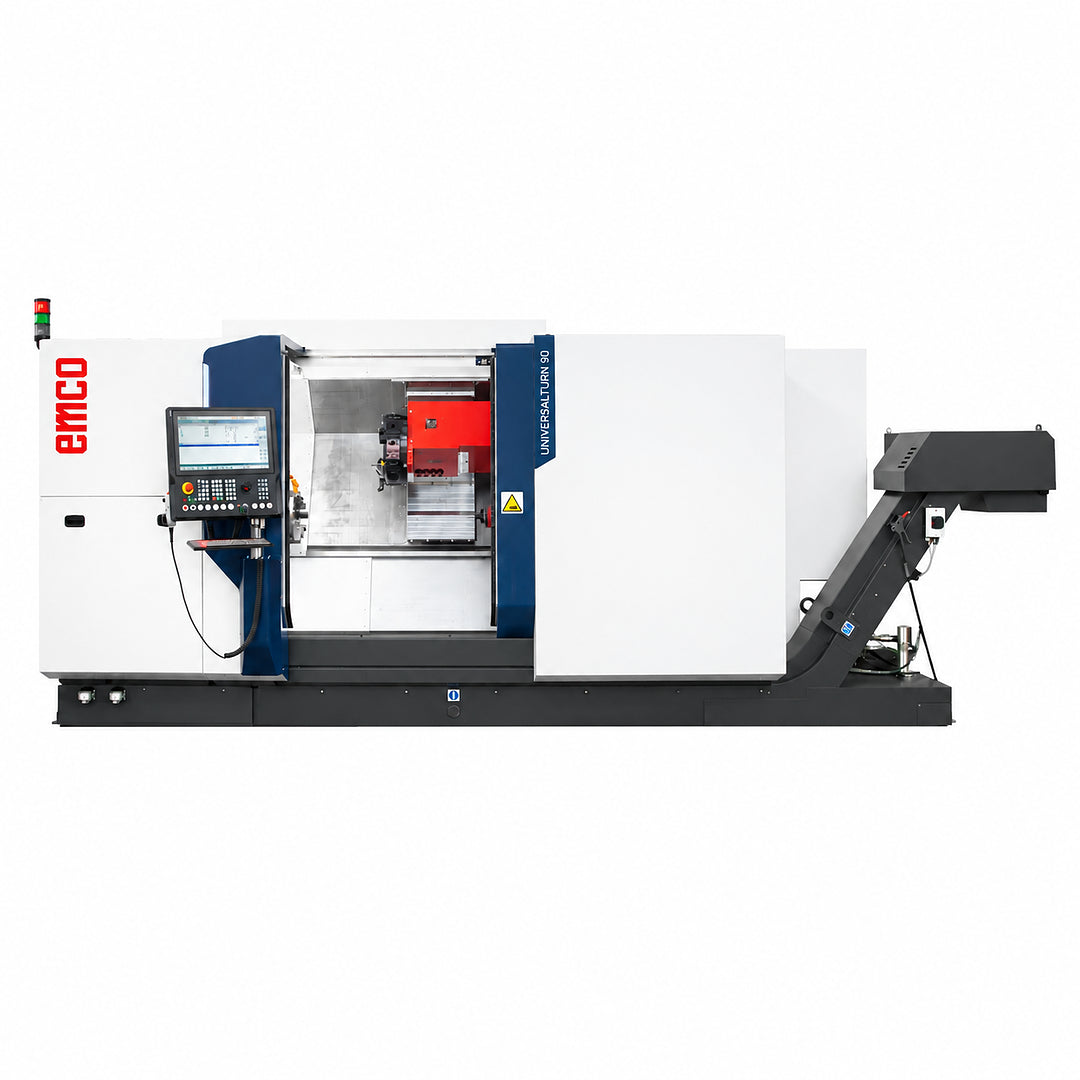

A képen a gép legmagasabb felszereltségű kivitele látható. Az eltérő felszereltségű változatok megjelenése különbözhet a bemutatottól.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: Ferdeágyas CNC esztergagép
Kivitel: 1400-as, MS MY változat szíjhajtású főorsóval, Y-tengellyel és szegnyereggel
Gépágy dőlésszöge: 60°
Névleges ágyhossz: 1400 mm
Vezetékek: Előfeszített lineáris vezetékek
Megmunkálási tartomány:
Ágy feletti elforduló átmérő: 680 mm
Keresztszán feletti elforduló átmérő, Y = 0 helyzetben: 500 mm
Legnagyobb esztergálási átmérő a szegnyerges, axiális VDI40 kivitelben: 500 mm
Főorsóorr és szegnyereg forgócsúcsa közötti távolság: 1430 mm
Legnagyobb esztergálási hossz: 1300 mm
Legnagyobb megengedett tokmányátmérő: 400 mm
Munkadarab és tokmány együttes megengedett tömege: 350 kg
Munkadarab és tokmány együttes megengedett tömege szegnyeregtámasztással: 800 kg
Tengelymozgások és gyorsjáratok:
X-tengely mozgástartománya a szegnyerges, axiális VDI40 kivitelben: 318 mm
Y-tengely mozgástartománya: −60 / +80 mm
Z-tengely mozgástartománya: 1360 mm
X-tengely gyorsjárati sebessége: 24 m/perc
Y-tengely gyorsjárati sebessége: 12 m/perc
Z-tengely gyorsjárati sebessége: 30 m/perc
Pozicionálási szórás Ps, X / Y / Z: 3 / 3 / 5 µm
Szíjhajtású főorsó és C-tengely:
Főorsó fordulatszám-tartománya: 0–2500 ford./perc
Főorsó teljesítménye, 100 / 40% bekapcsolási idő mellett: 28 / 42 kW
Főorsó nyomatéka, 100 / 40% bekapcsolási idő mellett: 690 / 1040 Nm
Főorsóorr: A2-8, DIN 55026 szerint
Főorsófurat átmérője: 106 mm
Részlegesen üreges vonórúd belső átmérője: 95 mm
C-tengely felbontása a szíjhajtású főorsón: 0,005°
C-tengely gyorsjárati fordulatszáma: 100 ford./perc
Főorsófék legnagyobb tartónyomatéka: 1600 Nm
Szerszámrevolver és hajtott szerszámok:
Szerszámrevolver: Axiális VDI40 kivitel
Szerszámpozíciók száma: 12
Hajtott szerszámok számára használható pozíciók száma: Legfeljebb 12
További rögzített szerszámhelyek száma a revolvertárcsán: 12
Revolverléptetési idő állásonként: 0,4 s
Négyszögszerszám szármérete: 25 × 25 mm
Belső megmunkáló szerszám szárátmérője VDI40 / külső blokkos befogás esetén: 40 / 50 mm
Hajtott szerszámok fordulatszám-tartománya: 0–4000 ford./perc
Hajtott szerszámok teljesítménye 25% bekapcsolási idő mellett: 8 kW
Hajtott szerszámok nyomatéka 25% bekapcsolási idő mellett: 45 Nm
A revolveren átvezethető hűtőközeg legnagyobb megengedett nyomása: 25 bar
Szegnyereg:
Szegnyereg mozgástartománya: 1050 mm
Szegnyereg mozgástartománya lünettával: 915 mm
Szegnyereghüvely löket: 120 mm
Szegnyereghüvely átmérője: 100 mm
Szegnyereg legnagyobb előtolóereje: 12500 N
Szegnyereg kúpos befogása, beépített forgócsúccsal: MK4
Szegnyereg mozgatási sebessége a Z-tengelyes szánnal együtt: 12 m/perc
Hűtés, hidraulika és kenés:
Hűtőfolyadék-tartály térfogata: 350 l
Alapfelszereltségű hűtőszivattyú nyomása: 7 bar
Hűtőszivattyú teljesítménye 7 bar nyomásnál: 1,15 kW
Opcionális 14 bar nyomású hűtőszivattyú teljesítménye: 2,2 kW
Hidraulikaolaj-tartály térfogata: 20 l
Befogó hidraulika nyomástartománya: 7–45 bar
Szükséges sűrítettlevegő-nyomás: 6 bar
Vezetékek és golyósorsók kenése: Automatikus központi olajkenés
Elektromos és üzemeltetési adatok:
Tápfeszültség: 3 × 400 V / PE
Hálózati frekvencia: 50/60 Hz
Csatlakozási teljesítmény a szíjhajtású főorsós kivitelben: 53 kVA
Előírt főbiztosító: 80 A
Előírt csatlakozókábel-keresztmetszet: 25 mm²
Átlagos zajkibocsátási szint: 78 dB(A)
Üzemi hőmérséklet-tartomány: +10 és +35 °C között
Méretek és tömeg:
Teljes hosszúság forgácsszállítóval: 6312 mm
Szélesség: 2249 mm
Teljes magasság: 2162 mm
Felállítási helyigény forgácsszállító nélkül: 5422 × 2249 mm
Főorsó középmagassága a padlótól: 1155 mm
Géptömeg forgácsszállítóval: 11000 kg
Vezérlés:
Siemens SINUMERIK ONE CNC vezérlés
A SINUMERIK ONE a gép esztergálási és hajtott szerszámos műveleteit vezérli. A ShopTurn párbeszédes programozás és a grafikus szimuláció a programozást, a megmunkálási ciklusok pedig az ismétlődő műveletek előkészítését segítik. A vezérlés a C-tengelyhez szükséges homlok- és palástfelületi interpolációs funkciókat is tartalmazza.
Műszaki adatok:
Vezérlés típusa: Siemens SINUMERIK ONE / OPERATE
Kijelző: 22 hüvelykes, többérintéses színes kijelző
Vezérelt lineáris tengelyek: X, Y, Z
Vezérelt forgótengely: A főorsó C-tengelye
Adatkapcsolatok: USB és Ethernet
Programok futtatása külső tárhelyről: Igen
A gépen elérhető szoftverfunkciók:
ShopTurn párbeszédes programozás
Háromdimenziós grafikus szimuláció
DXF-fájlok importálása CAD-olvasóval
TRANSMIT homlokfelületi interpoláció
TRACYL palástfelületi interpoláció
Maradékanyag-eltávolító ciklus
Esztergálási, fúrási, marási és menetvágási ciklusok
Programellenőrzési és diagnosztikai funkciók
Alapfelszereltség:
60°-os, polimerbetonnal töltött ferde gépágy
Szíjhajtású főorsó A2-8 csatlakozással
C-tengely és mechanikus főorsófék
A gépszerkezetbe integrált Y-tengely
12 állású axiális VDI40 revolver, legfeljebb 12 hajtott szerszámhely használatának lehetőségével
12 további rögzített szerszámhely a revolvertárcsa külső részén
A Z-tengelyes szánnal együtt mozgatható szegnyereg hidraulikus szegnyereghüvellyel és MK4 forgócsúccsal
Hidraulikus befogóhenger részlegesen üreges vonórúddal
Siemens SINUMERIK ONE / OPERATE vezérlés
22 hüvelykes többérintéses kijelző
ShopTurn programozás és a 3. pontban felsorolt gyári szoftverfunkciók
Kezelőbillentyűzet HMI-funkciógombokkal
LED-es munkatér-világítás
Láncos forgácsszállító 1150 mm-es kihordási magassággal
A forgácsszállítóba épített, 7 bar nyomású hűtőrendszer
Főorsó-tokmányöblítő rendszer
Elektromos szekrény klímaberendezése
Hidraulikus rendszer
Gépalátétlemezek
Gyári kezelési és elektromos dokumentáció
Opcionális:
Szegnyereg és tengelymegmunkálás:
Önálló NC-hajtás a szegnyereg programozható mozgatásához
Lünetta-előkészítés a 1400-as kivitelhez
SMW SLU-X-Z 4 vagy SR4 lünetta
Önálló NC-hajtás a lünetta programozható mozgatásához
Lábpedál a lünetta működtetéséhez
Befogás és rúdadagolás:
A2-8 csatlakozású hidraulikus tokmányok és hozzájuk illő pofakészletek
A2-8 csatlakozású patronos befogórendszerek
Teljesen átmenő, 95 mm-es befogóhenger a szíjhajtású főorsóhoz
Rúdadagoláshoz való főorsóbetétek és csatlakozófelület
Rúdadagoló rendszer, a választott befogással összehangolva
Programozható befogónyomás
Mérés és pontosság:
Renishaw RLP40 munkadarabmérő tapintó a VDI40 revolverhez
Automatikus szerszámbemérő és hozzá tartozó VDI40 beállító idom
Közvetlen mérőrendszer az X-, Y- vagy Z-tengelyhez
Lézeres tengelymérés és hiba-kompenzáció
Hűtés és munkatér:
14 bar nyomású hűtőszivattyú
Papírszalagos hűtőfolyadék-szűrőrendszer
Nagy nyomású hűtés előkészítése a VDI40 revolveren keresztül
Elektromosan felügyelt kettős hűtőfolyadék-szűrő
Hűtőfolyadék-pisztoly
Forgó betekintőablak a 1400-as kivitelhez
Olajködleválasztó vagy elszívórendszer-csatlakozás
Vezérlés és digitális kiegészítők:
EMCONNECT kezelői és adatkapcsolati rendszer, digitális szolgáltatásokkal
OPC UA csatlakozófelület
Hordozható elektronikus kézikerék
Szerszámterhelés-felügyelet
Energiafelügyelet
Váltakozó főorsó-fordulatszám funkció
Fogazómarási szoftverfunkció és megfelelő hajtott szerszámtartó
Magyar vezérlőnyelv és magyar kezelési dokumentáció
Háromdimenziós gépmodell
Automatizálás és kezelői kiegészítők:
Automatikus gépajtó a 1400-as kivitelhez
Felső automatikus betöltésre előkészített burkolat és ajtó
PROFINET robotcsatlakozó felület
Portálos rakodórendszer
Lábpedál a főorsótokmányhoz vagy a szegnyereghüvelyhez
LED-es gépállapot-jelzőfény
Szerszámbefogók és szállítási kiegészítők:
VDI40 álló és hajtott szerszámtartók
Belső megmunkáló szerszámtartók és külső blokkos tartók
ER32 és ER40 patronkészletek
VDI40 és A2-8 ellenőrző eszközök
Tengeri szállításhoz való klímacsomagolás
Kiegészítő faládás szállítási védelem
Gépemelő keret a lerakodáshoz
Az ár csak az alapgépre vonatkozik!
