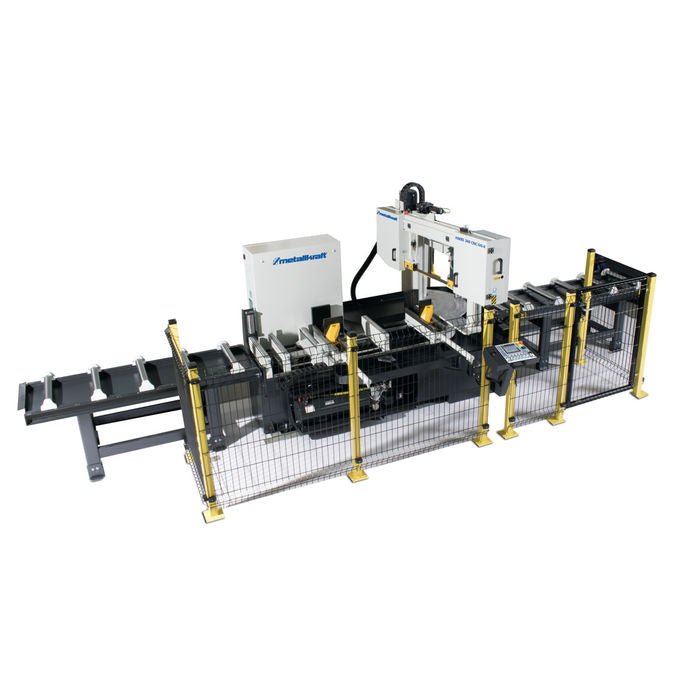

Automata gérvágó horizontális szalagfűrészgép
Ipari felhasználásra tervezett, teljesen automata, kétoszlopos vezetésű horizontális szalagfűrészgép tömör anyagok, csövek és profilok nagy pontosságú darabolására, valamint –45° és +60° közötti gérvágások készítésére
A Siemens vezérlés, a golyósorsós anyagadagolás és az automatikus szögbeállítás magas termelékenységet és kiváló vágási minőséget biztosít
Rendkívül stabil és robusztus ipari kivitel
Alacsony karbantartásigényű, olajkenésű csigahajtóműves szalaghajtás
Anyagadagolás és vágóelőtolás recirkulációs golyósorsókkal
Túlterhelés-védelemmel ellátott robusztus háromfázisú főmotor
Frekvenciaváltó alapfelszereltségként a fokozatmentes szalagsebesség-szabályozáshoz
Állítható keményfém lapkás szalagvezetők a nagy pontosság érdekében
Hidraulikus szalagfeszítő rendszer
A fűrészkar –45° és +60° között automatikusan pozicionálható
Teljesen automatikus gérszög-beállítás mindkét irányban
Elforgatható kezelőpanel
Motoros forgácstisztító kefe a szalag folyamatos tisztításához
Automatikus anyagadagolás akár 970 mm-es löketekkel
Hidraulikus satu nyomáscsökkentő szeleppel
Nagy pontosságú automatikus gérvágás –45° és +60° között
Stabil, rezgésmentes vágás a kétoszlopos vezetésnek és a masszív gépváznak köszönhetően
Alacsony karbantartási igényű hajtásrendszer
Magas ismétlési pontosság a golyósorsós előtolás révén
Egyszerű programozás és kezelhetőség Siemens vezérléssel
Kifejezetten alkalmas sorozatgyártási és nagy igénybevételű ipari alkalmazásokhoz
Méretek és tömeg:
Gép hossza: kb. 3030 mm
Gép szélessége / mélysége: kb. 3150 mm
Gép magassága: kb. 2000 mm
Maximális hossz: kb. 3050 mm
Maximális szélesség / mélység: kb. 3050 mm
Maximális magasság: kb. 2100 mm
Nettó tömeg: kb. 2150 kg
Asztalmagasság: 800 mm
Elektromos adatok:
Főmotor teljesítménye: 3,0 kW
Csatlakozási feszültség: 400 V
Hálózati frekvencia: 50 Hz
Hidraulikaszivattyú motorja: 0,6 kW
Hűtőfolyadék-szivattyú motorja: 0,12 kW
Felvett teljesítmény: 4,5 kW
Teljes csatlakoztatott teljesítmény: 8,5 kW
Teljes áramfelvétel: 12,3 A
Motor védettsége: IP55
Üzemmód: S1
Fűrészszalag:
Szalagsebesség: 20–100 m/perc
Sebességszabályozás: Fokozatmentes
Szalaghossz: 4780 mm
Szalagszélesség: 34 mm
Szalagvastagság: 1,1 mm
Szalagdőlés: 4°
Vágási kapacitás:
Vágási szög Kerek cső Tömör köracél Téglalap profil
0° Ø 350 mm Ø 350 mm 500 × 340 mm
0° kötegelt cső 500 × 180 mm – –
-45° Ø 350 mm Ø 350 mm 380 × 340 mm
-60° Ø 230 mm Ø 130 mm 220 × 340 mm
+45° Ø 350 mm Ø 350 mm 350 × 340 mm
Anyagtovábbítás:
Előtolási sebesség: 3,82 m/perc
Maximális előtolás egy lépésben: 1000 mm
Maximális összes előtolás: 9999 mm
Minimális előtolás: 1 mm
Minimális darabhossz: 1 mm
Minimális anyagátmérő: 30 mm
Minimális maradékhossz: 100 mm
Minimális maradékhossz: (automata üzem) 310 mm
Minimális maradékhossz: 30°-os vágásnál 310 mm
Minimális maradékhossz: 45°-os vágásnál 750 mm
Siemens Simatic vezérlőrendszer és Siemens elektromos komponensek
Modern Siemens HMI multi-touch érintőképernyős kezelőfelület
64 bites vezérlőrendszer
Alapfelszereltség:
Fűrészszalag
Hűtőfolyadék-szivattyú
Kezelőszerszám-készlet
Munkatérvilágítás
Biztonsági fénysorompó
Siemens Simatic vezérlőrendszer
Siemens HMI multi-touch kezelőpanel
Hidraulikus szalagfeszítés
Frekvenciaváltós szalagsebesség-szabályozás
Automatikus gérszög-beállítás
Recirkulációs golyósorsós anyagadagolás
Keményfém lapkás szalagvezetők
Motoros forgácstisztító kefe
Hidraulikus satu nyomásszabályozással
