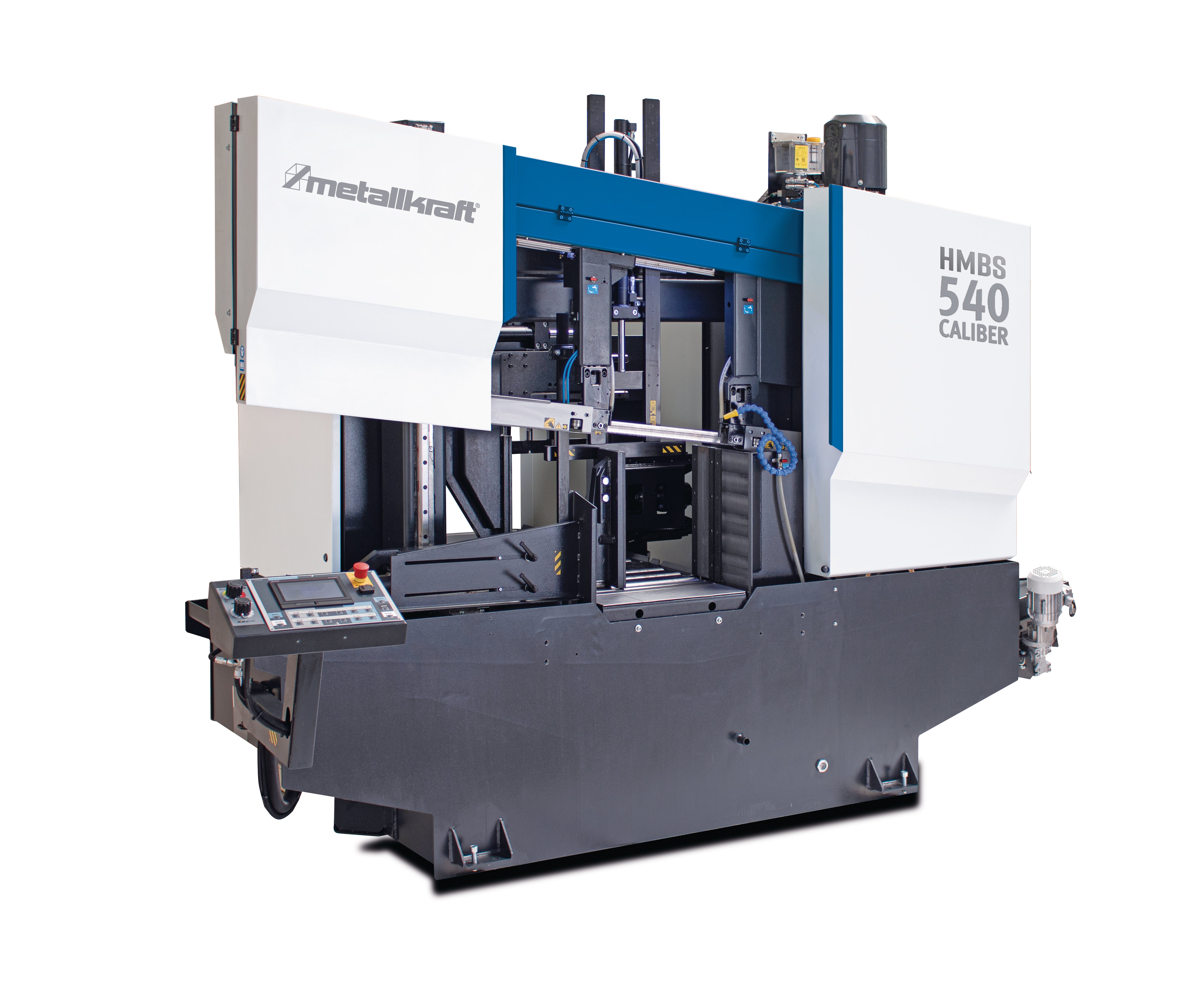

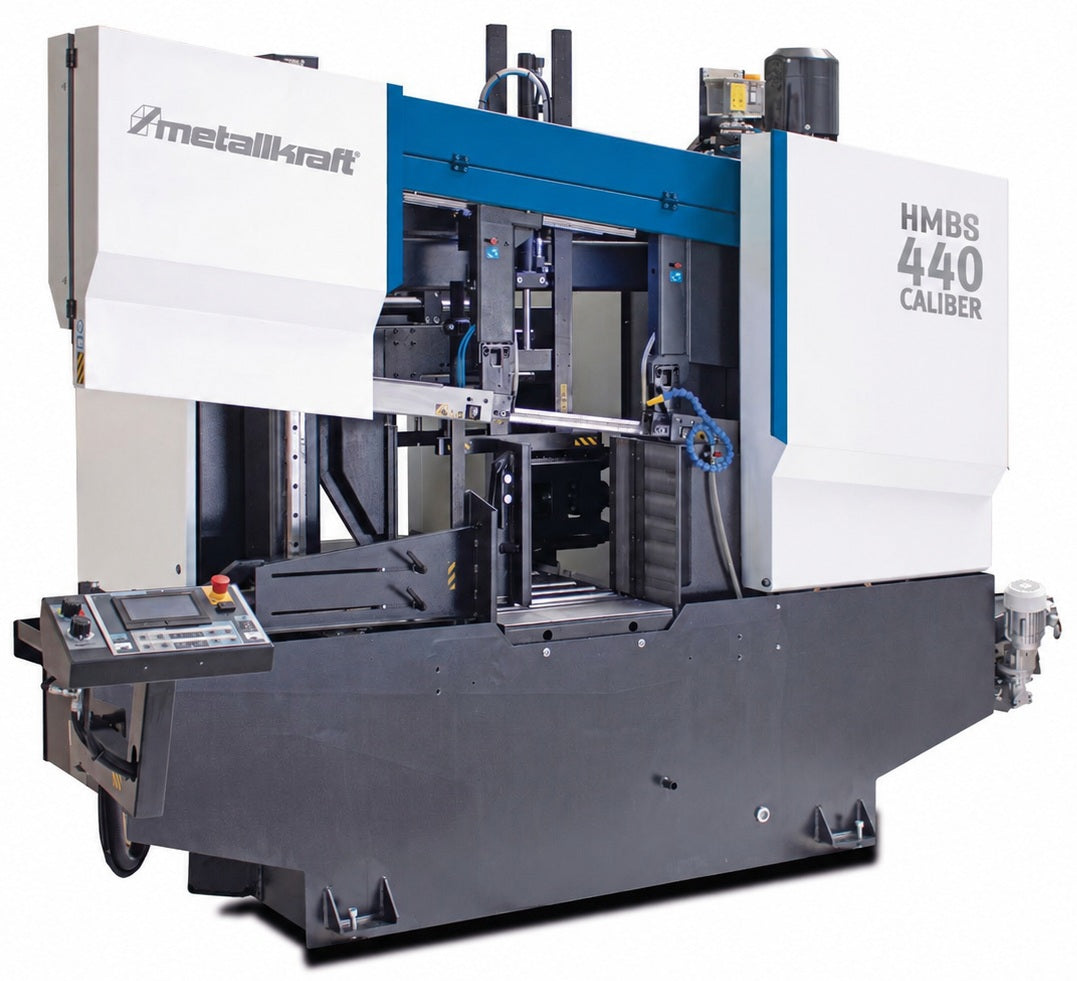

Kétoszlopos automata horizontális szalagfűrészgép
Kétoszlopos vezetésű, automata szalagfűrészgép tömör anyagok, csövek és különböző profilanyagok precíz darabolására
A Mitsubishi FX5 vezérlés, a hidraulikus vágóelőtolás és az intelligens BRP előtolás-szabályozás megbízható működést és nagy vágási teljesítményt biztosít ipari alkalmazásokban
700 mm-es automatikus anyagtovábbító rendszer alapfelszereltségként
Hidraulikus vezérlésű vágóelőtolás, amely egyenletes és pontos vágási mozgást biztosít
BRP intelligens előtolás-szabályozó rendszer: amennyiben a főmotor áramfelvétele meghaladja az előre beállított határértéket, az anyagelőtolás automatikusan leáll, miközben a fűrészszalag tovább fut a forgács eltávolítása érdekében
A terhelés normalizálódását követően a vágási folyamat automatikusan folytatódik
-.-
Méretek és tömeg:
Gép mérete (H × Sz × M): kb. 3875 × 1950 × 2190 mm
Asztalmagasság: 800 mm
Nettó tömeg: kb. 2785 kg
Elektromos adatok:
Főmotor teljesítménye: 4 kW
Tápfeszültség: 400 V / 50 Hz
Hidraulikaszivattyú motorja: 0,75 kW
Hűtőfolyadék-szivattyú motorja: 0,12 kW
Fűrészszalag:
Szalagsebesség: 15–150 m/perc, fokozatmentesen szabályozható
Szalaghossz: 5360 mm
Szalagszélesség: 34 mm
Szalagvastagság: 1,1 mm
Szalagdőlési szög: 7°
Maximális vágási kapacitás 0°-ban:
Köracél: Ø 440 mm
Téglalap keresztmetszet és zártszelvény: 460 × 400 mm
Kötegelt csővágás: 460 × 400 mm
Automatikus anyagtovábbítás:
Előtolási sebesség: 5 m/perc
Maximális előtolás egy ciklusban: 715 mm
Maximális programozható előtolás: 9999 mm
Minimális előtolás: 3 mm
Minimális darabhossz: 10 mm
Minimális megmunkálható anyagátmérő: 10 mm
Minimális maradványhossz kézi üzemben: 30 mm
Minimális maradványhossz automata üzemben: 200 mm
Mitsubishi FX5 vezérlőrendszer 7"-os érintőképernyős kezelőfelülettel az egyszerű és intuitív működtetés érdekében
Felszereltség:
Robusztus gépváz és optimalizált kialakítás a fűrészszalag, a szalagvezetők és a munkadarab közötti minimális távolsággal, amely csökkenti a rezgéseket és növeli a vágási pontosságot
Fokozatmentesen szabályozható 15–150 m/perc szalagsebesség
Kúpkerék-hajtóműves szalaghajtás aszinkronmotorral és frekvenciaváltós szabályozással
Kétosztatú hidraulikus satu a munkadarab stabil befogásához a vágási folyamat során
Finoman szabályozható hidraulikus satunyomás beépített manométerrel és vezérlőszeleppel
7°-os szalagdőlés és hidraulikus szalagfeszítő rendszer a nagyobb vágási teljesítmény és a hosszabb fűrészszalag-élettartam érdekében
Automatikusan pozicionálódó első szalagvezető, amely a mozgó satupofával együtt mozog
Elektromos hajtású forgácskihordó kefe a fűrészszalag folyamatos tisztításához
Emulziós hűtőrendszer, amely célzottan juttatja a hűtőfolyadékot a szalagvezetőkhöz és közvetlenül a vágási zónába
Automatikus anyagtovábbítás frekvenciavezérelt előtolással és orsós meghajtással
Optikai érzékelő figyeli az anyag jelenlétét, és anyaghiány esetén automatikusan szünetelteti az előtolást
Alapfelszereltségként forgácskihordó és forgácsgyűjtő tartály
Opcionálisan nagyobb teljesítményű főmotor is rendelhető
