Leírás

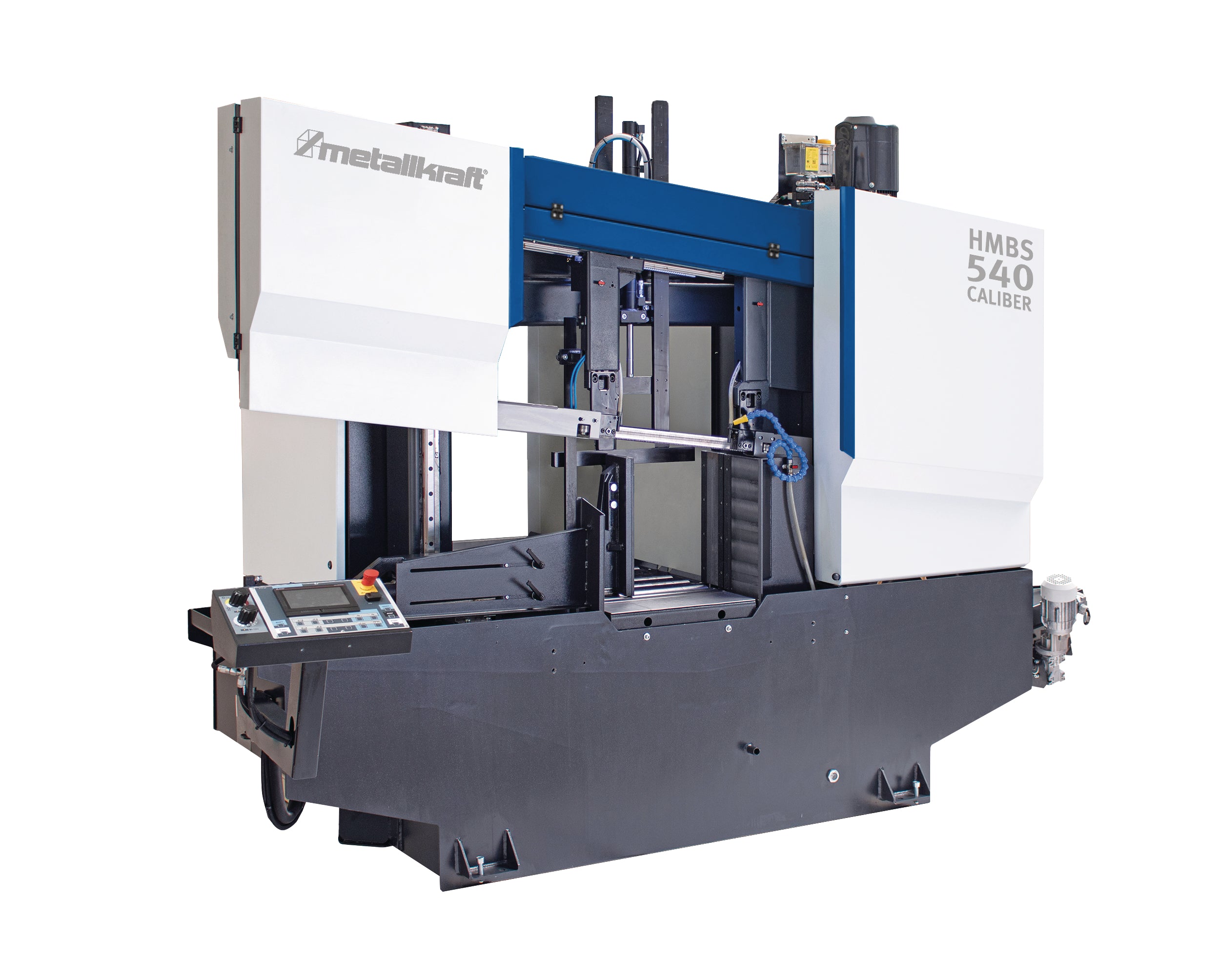

Kétoszlopos kialakítású szalagos fűrészgép tömör rudak és profilok megmunkálásához.
• Mitsubishi FX 5 vezérlés – egyszerű kezelhetőség 7"-os érintőképernyőn keresztül
• Alapfelszereltségként 2000 mm-es automatikus anyagtovábbítás
• Vágómozgás: hidraulikus munkahengerrel történik
• BRP – intelligens előtolásvezérlés:
Ha a motor áramfelvétele túllép egy meghatározott határértéket, az anyagelőtolás automatikusan leáll, miközben a szalag tovább működik a forgács hatékony eltávolítása érdekében. A normál terhelés visszaállása után a fűrészelés automatikusan folytatódik.
Kiemelt jellemzők
• Masszív géptest és minimális távolság a szalag, a vezetés és a munkadarab között – a vibrációk csökkentésére és a fűrészelési teljesítmény maximalizálására
• Fokozatmentesen állítható szalagsebesség: 15–150 m/perc
• Szalaghajtás: kúpkerék-hajtóművön, aszinkronmotoron és frekvenciaváltón keresztül
• Anyagrögzítés: kétosztatú satu biztosítja a rögzítést a vágás előtt és után
• Hidraulikus satu nyomásszabályzás manométerrel, finomhangolható
• Szalag dőlésszöge: 7° – a hosszabb szalagélettartam érdekében
• Automatikusan mozgó első szalagvezető, amely a mozgó satuállkapocshoz igazodik
• Elektromos hajtású forgácskihordó kefe
• Emulziós hűtés – hűtőfolyadék célzott elosztása a szalagvezetőkbe és közvetlenül a vágásba
• Automatikus anyagbetöltés:
o frekvenciavezérelt előtolás golyósorsón keresztül
o optikai érzékelő felismeri az üres állapotot és automatikusan szünetelteti az előtolást
• Alaptartozék: forgácskihordó és forgácsgyűjtő tartály
• Erősebb motor opcionálisan elérhető
• Szalagvezetők beépített hűtőrendszerrel a precíz és hatékony működésért


--::--

Műszaki adatok
Méret és tömeg
• Gép hossza: kb. 4300 mm
• Gép szélessége/mélysége: kb. 3400 mm
• Gép magassága: kb. 2550 mm
• Asztalmagasság: 800 mm
• Nettó tömeg: kb. 4950 kg
Elektromos adatok
• Motor névleges teljesítménye: 5,5 kW
• Csatlakozási feszültség: 400 V
• Hálózati frekvencia: 50 Hz
• Hidraulika szivattyú motorja: 0,75 kW
• Hűtőfolyadék szivattyú motorja: 0,12 kW
Gépadatok
• Szalagsebesség: 15–150 m/perc (fokozatmentesen állítható)
• Szalaghossz: 6200 mm
• Szalagszélesség: 41 mm
• Szalagvastagság: 1,3 mm
• Szalagdőlésszög: 7°
Vágási tartományok
• 0°-os vágás (tömör anyag): Ø 550 mm
• 0°-os vágás (fekvő téglalap, zártszelvény): 550 × 500 mm
• 0°-os kötegelt vágás (cső): 550 × 460 mm
Anyagtovábbítás
• Előtolási sebesség: 5 m/perc
• Max. előtolás egy lépésben: 2000 mm
• Teljes max. előtolás: 9999 mm
• Min. előtolás: 3 mm
• Min. darabhossz: 15 mm
• Min. anyagátmérő: 10 mm
• Min. maradványhossz kézi üzemben: 40 mm
• Min. maradványhossz automata üzemben: 200 mm
Adatkezelés (EU 2023/2854 szerint)
• Generált adatok típusa: Használati adatok
• Adatformátum: Géppel olvasható formátumok (pl. JSON)
• Adatmennyiség: max. 5 MB
• Valós idejű adatgyűjtés: Igen
• Adattárolás helye: A készüléken
• Adathozzáférés: A gépen és fizikai interfészeken keresztül
• További információ: Használati útmutatóban vagy az info@stuermer-maschinen.de címen
Felszereltség
• Vezérlés: Mitsubishi FX 5, 7" érintőképernyő
• Hűtőfolyadék szivattyú: ✔
• Szalagfeszítés felügyelet: Hidraulikus
• Szalagelőtolás szabályozása: BRP rendszer
• Vágás előtolás: Hidraulikus
• Visszahúzás: Hidraulikus
• Kezelőpanel: Billenthető
• Forgácskihordó kefe: Elektromos hajtású
• Kétosztatú satu, hidraulikus nyomásszabályozással
• Munkaterület megvilágítása: LED
• Forgácskihordó: ✔
• Forgácsgyűjtő tartály: ✔
• Anyagbevezető görgősor: 2000 mm
