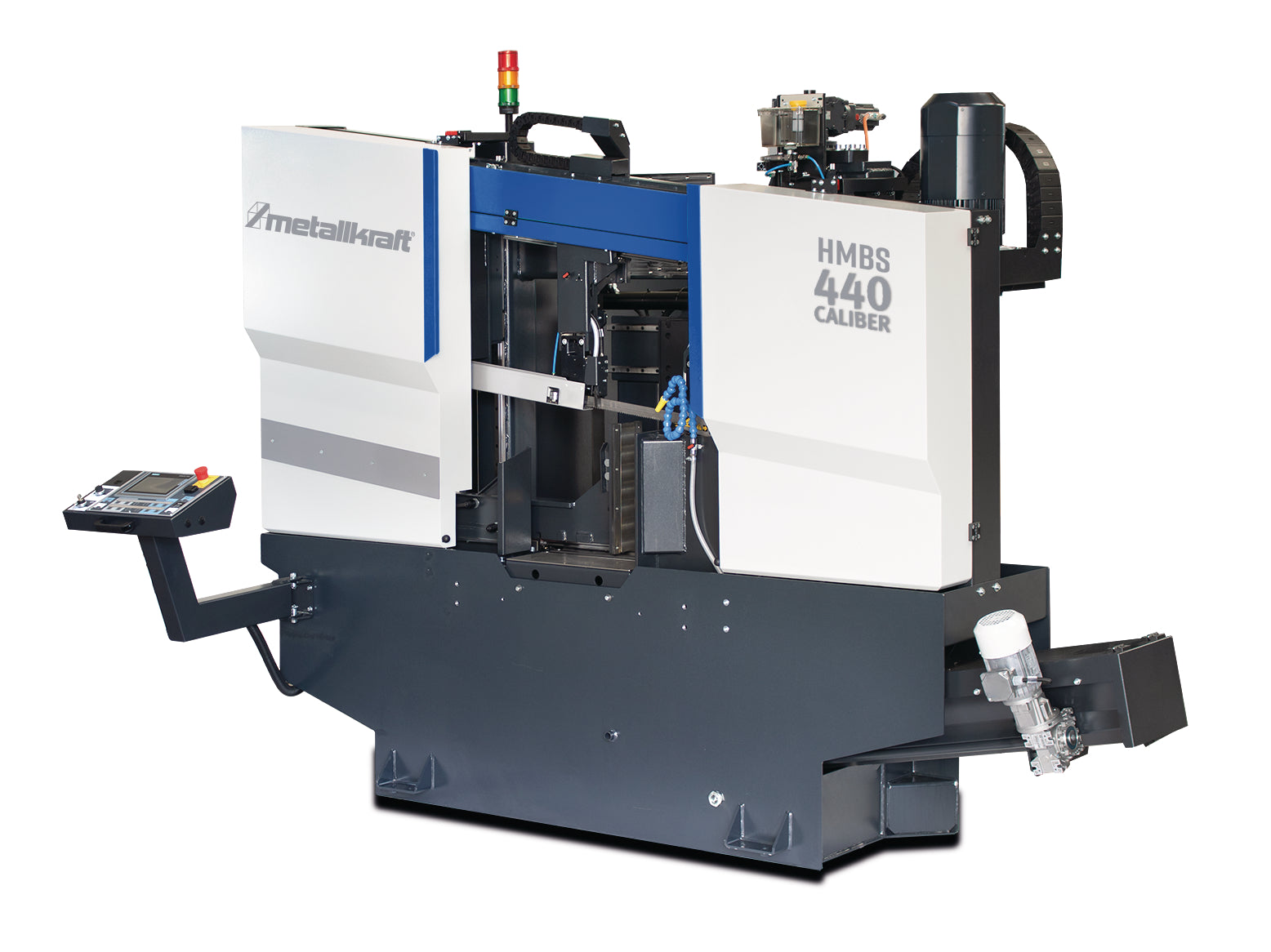

Kétoszlopos CNC automata horizontális szalagfűrészgép
Kétoszlopos vezetésű, automata szalagfűrészgép tömör anyagok, csövek és különböző profilanyagok nagy pontosságú darabolására
A Siemens vezérlés, a szervomotoros előtolás és az intelligens ARP rendszer gyors, precíz és megbízható működést biztosít ipari felhasználás során
700 mm-es automatikus anyagtovábbító rendszer alapfelszereltségként
Szervomotorral és golyósorsóval működtetett vágóelőtolás, amely nagy pontosságú és egyenletes vágási mozgást biztosít
ARP (Automatic Cutting Feed Control) intelligens előtolás-szabályozás, amely a fűrészszalag előtolását folyamatosan az anyag ellenállásához és az aktuális vágási terheléshez igazítja
Ez rövidebb ciklusidőt és hosszabb fűrészszalag-élettartamot eredményez
Méretek és tömeg:
Gép mérete (H × Sz × M): kb. 3875 × 1950 × 2190 mm
Asztalmagasság: 800 mm
Nettó tömeg: kb. 2865 kg
Elektromos adatok:
Főmotor teljesítménye: 4 kW
Tápfeszültség: 400 V / 50 Hz
Hidraulikaszivattyú motorja: 0,75 kW
Hűtőfolyadék-szivattyú motorja: 0,12 kW
Fűrészszalag:
Szalagsebesség: 15–150 m/perc, fokozatmentesen szabályozható
Szalaghossz: 5360 mm
Szalagszélesség: 34 mm
Szalagvastagság: 1,1 mm
Szalagdőlésszög: 7°
Maximális vágási kapacitás 0°-ban:
Köracél: Ø 440 mm
Téglalap keresztmetszet és zártszelvény: 460 × 400 mm
Kötegelt csővágás: 460 × 400 mm
Automatikus anyagtovábbítás:
Előtolási sebesség: 8,5 m/perc
Maximális előtolás egy ciklusban: 715 mm
Maximális programozható előtolás: 19 999 mm
Minimális előtolás: 3 mm
Minimális darabhossz: 10 mm
Minimális megmunkálható anyagátmérő: 10 mm
Minimális maradványhossz kézi üzemben: 30 mm
Minimális maradványhossz automata üzemben: 200 mm
Siemens S7-1500 vezérlőrendszer 7"-os érintőképernyős kezelőfelülettel és széles körű vezérlési funkciókkal
Felszereltség:
Robusztus gépváz és optimalizált kialakítás a fűrészszalag, a szalagvezetők és a munkadarab közötti minimális távolsággal, amely csökkenti a rezgéseket és növeli a vágási pontosságot
Fokozatmentesen szabályozható 15–150 m/perc szalagsebesség
Kúpkerék-hajtóműves szalaghajtás aszinkronmotorral és frekvenciaváltós szabályozással
Kétosztatú hidraulikus satu a munkadarab stabil rögzítéséhez a vágási folyamat során
Finoman szabályozható hidraulikus satunyomás beépített manométerrel és vezérlőszeleppel
7°-os szalagdőlés és hidraulikus szalagfeszítő rendszer a nagyobb vágási teljesítmény és a hosszabb fűrészszalag-élettartam érdekében
Automatikusan pozicionálódó első szalagvezető, amely a mozgó satupofával együtt mozog
Elektromos hajtású forgácskihordó kefe a fűrészszalag folyamatos tisztításához
Emulziós hűtőrendszer, amely célzottan juttatja a hűtőfolyadékot a szalagvezetőkhöz és közvetlenül a vágási zónába
Automatikus anyagtovábbító rendszer frekvenciavezérelt, szervomotoros golyósorsós meghajtással
Optikai érzékelő figyeli az anyag jelenlétét, és anyaghiány esetén automatikusan leállítja az előtolást
Alapfelszereltségként forgácskihordó és forgácsgyűjtő tartály
Opcionálisan nagyobb teljesítményű főmotor is rendelhető
