Leírás

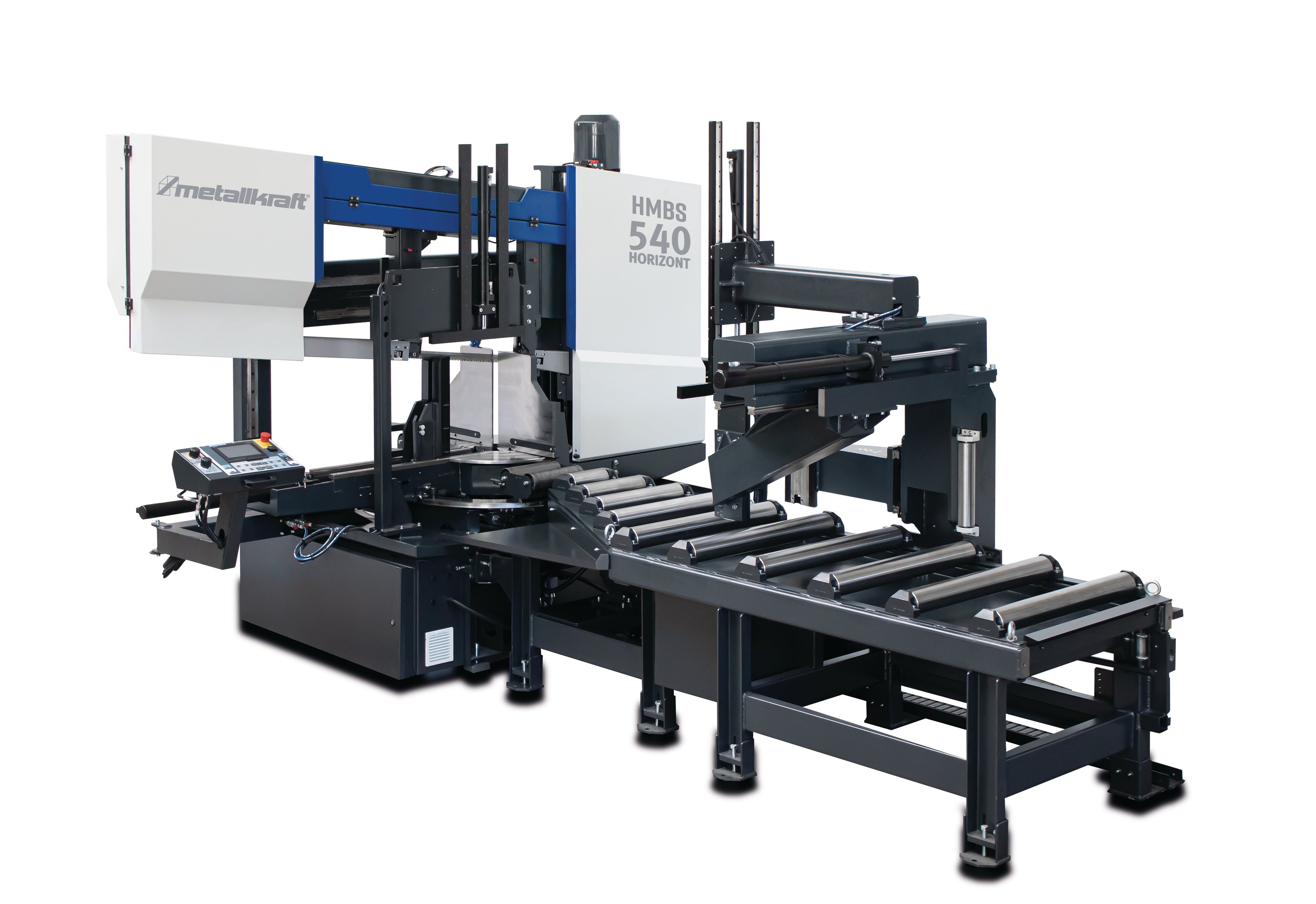

Kétoszlopos vezetésű vízszintes szalagfűrész, tömör rúdanyagok és profilok darabolására.
• Mitsubishi FX5 vezérlés – egyszerű, felhasználóbarát kezelés 7 colos érintőképernyőn keresztül
• Alapfelszereltségként 2000 mm-es anyagszállító pályával – a frekvenciaszabályozott előtolás golyósorsón keresztül történik
• A vágómozgás hidraulikus munkahengerrel történik
BRP (vágás-előtolás szabályozás):
Ha a gép túlterhelést érzékel (meghatározott áramerősség-határ túllépése), az előtolás automatikusan leáll, miközben a szalag tovább fut – így az eltömődött forgács eltávolítható a vágási résből. A terhelés normalizálódása után a gép automatikusan folytatja a vágást.
• Automatikus szögpozicionálás – a kívánt szög bevitelét követően a gép önállóan beáll
• Hidraulikus forgóasztal-rögzítés – pontos szögbeállítást tesz lehetővé
• Masszív gépváz és minimalizált távolság a szalag, a vezetés és a munkadarab között → kevesebb rezgés, jobb vágási teljesítmény
• Fokozatmentes vágási sebesség: 15–150 m/perc
• Szalaghajtás: kúpkerekes hajtómű, aszinkronmotor és frekvenciaváltó kombinációja
• Egyenes vágásoknál a munkadarab leszorítása a vágás előtt és után is megtörténik – kétsoros hidraulikus satuval
• A hidraulikus satu nyomása finoman állítható szabályzószelepen és manométeren keresztül
• 7°-os szalagdőlés és hidraulikus szalagfeszítés → megnövelt szalagélettartam
• Az első szalagvezető automatikusan követi a mozgatható satuállkapcsot
• Forgácskihordó kefe – a szalaggörgőről meghajtva
• Emulziós hűtés – a hűtőfolyadék a szalagvezetőkön és közvetlenül a vágási zónában kerül adagolásra
• LEUZE biztonsági fénysorompó a gép és az anyagszállító pálya előtt
• Erősebb motor opcionálisan elérhető
• Integrált hűtéssel rendelkező szalagvezetők
--::--
Műszaki adatok
Méretek és súlyok
• Termék hossza: kb. 4696 mm
• Termék szélessége/mélysége: kb. 6013 mm
• Termék magassága: kb. 2400 mm
• Nettó súly: kb. 3902 kg
• Munkamagasság (asztal magassága): 810 mm
Elektromos adatok
• Motor teljesítménye (kimeneti teljesítmény): 5,5 kW
• Csatlakozási feszültség: 400 V
• Hálózati frekvencia: 50 Hz
• Hidraulikaszivattyú motor teljesítménye: 0,75 kW
• Hűtőfolyadék szivattyú teljesítménye: 0,12 kW
Gépadatok
• Szalagsebesség: 15 – 150 m/perc (fokozatmentesen állítható)
• Szalaghossz: 6880 mm
• Szalagszélesség: 41 mm
• Szalagvastagság: 1,3 mm
• Vágási szög: 7°
Vágási tartományok
Szög Kerek cső Tömör anyag Téglalap fekvő (profil)
0° 540 mm 400 mm 750 × 490 mm
0° köteg (cső) – – 750 × 450 mm
–45° 510 mm 280 mm 510 × 490 mm
–60° 350 mm 200 mm 350 × 490 mm
+45° 510 mm 280 mm 510 × 490 mm
+60° 310 mm 190 mm 310 × 490 mm
Anyagtovábbítás
• Max. előtolás egy lépésben: 2000 mm
• Teljes anyag-előtovábbítás (max.): 9999 mm
• Minimális előtolás: 3 mm
• Minimális darabhossz: 25 mm
• Minimális anyagátmérő: 10 mm
• Minimális maradványhossz (kézi működtetés): 30 mm
• Minimális maradványhossz (automatikus üzemmód): 498 mm
Adatkezelés az EU 2023/2854 rendelet szerint
• Generált adatok típusa: Használati adatok
• Formátum: Gépi olvasásra alkalmas, pl. JSON
• Adatmennyiség: max. 5 MB
• Folyamatos valós idejű adatrögzítés: Igen
• Adattárolás helye: A készüléken
• Adathozzáférés: A gépen és fizikai csatlakozón keresztül
• Részletes információk: Használati útmutatóban vagy az info@stuermer-maschinen.de címen
Felszereltség
• Vezérlés: Mitsubishi FX5, 7” érintőkijelzővel
• Hűtőfolyadék-szivattyú: ✔
• Szalagfeszítés-ellenőrzés: Hidraulikus
• Szalag-előtovábbítás szabályozás: BRP (áramfelvétel-alapú)
• Szalag előtolás / visszahúzás: Hidraulikus
• Vezérlőpult: Forgatható
• Forgácskihordó kefe: A szalaggörgőről meghajtva
• Satu: Kéttagú, vágás előtt és után – hidraulikus nyomásszabályozással
• Munkaterület megvilágítása: LED
• Betápláló görgőpálya: 2000 mm
