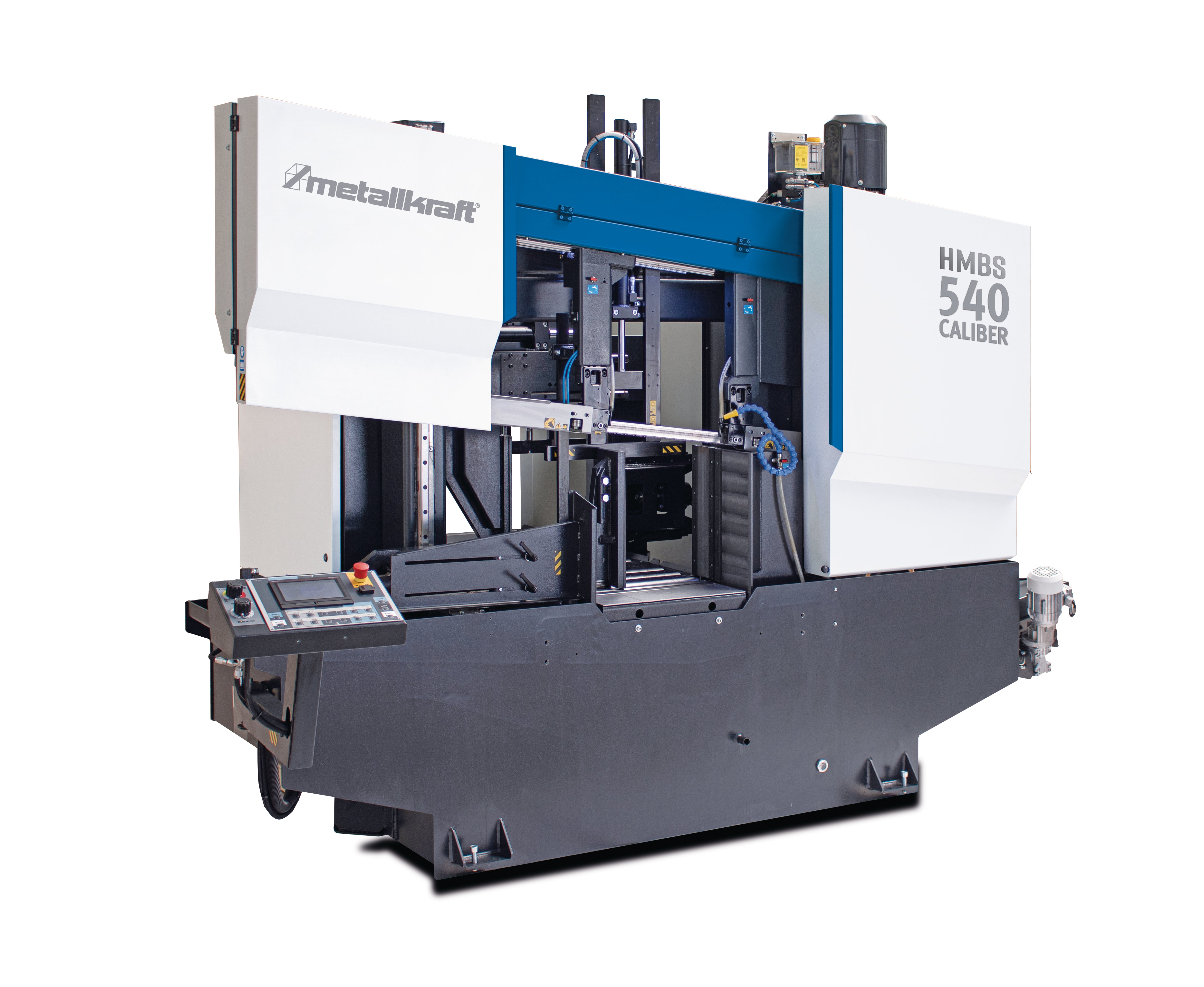

Kétoszlopos CNC horizontális szalagfűrészgép
Kétoszlopos vezetésű szalagfűrészgép tömör rudak, csövek és különböző profilanyagok nagy pontosságú darabolására
A Siemens vezérlés, a szervomotoros vágóelőtolás és az intelligens előtolás-szabályozás hatékony, automatizált és megbízható működést biztosít ipari környezetben
Szervomotorral és golyósorsóval működtetett vágóelőtolás, amely nagy pontosságú és egyenletes vágási mozgást biztosít
ARP (Automatic Regulation of Pressure) automatikus előtolás-szabályozó rendszer: a fűrészszalag előtolását folyamatosan az aktuális vágási terheléshez és az anyag ellenállásához igazítja
Ez rövidebb megmunkálási időt, optimális terhelést és hosszabb fűrészszalag-élettartamot eredményez
Méretek és tömeg:
Gép mérete (H × Sz × M): kb. 4300 × 2030 × 2550 mm
Asztalmagasság: 800 mm
Nettó tömeg: kb. 3325 kg
Elektromos adatok:
Főmotor teljesítménye: 5,5 kW
Tápfeszültség: 400 V / 50 Hz
Hidraulikaszivattyú motorja: 0,75 kW
Hűtőfolyadék-szivattyú motorja: 0,12 kW
Fűrészszalag:
Szalagsebesség: 15–150 m/perc, fokozatmentesen szabályozható
Szalaghossz: 6200 mm
Szalagszélesség: 41 mm
Szalagvastagság: 1,3 mm
Szalagdőlésszög: 7°
Maximális vágási kapacitás 0°-ban:
Köracél: Ø 550 mm
Téglalap keresztmetszet és zártszelvény: 550 × 500 mm
Kötegelt csővágás: 550 × 460 mm
Anyagkezelési adatok:
Minimális darabhossz: 15 mm
Minimális megmunkálható anyagátmérő: 10 mm
Minimális maradványhossz: 40 mm
Siemens S7-1500 vezérlőrendszer 7"-os érintőképernyős kezelőfelülettel, széles körű programozási és vezérlési lehetőségekkel
Felszereltség:
Robusztus gépváz és optimalizált kialakítás a fűrészszalag, a szalagvezetők és a munkadarab közötti minimális távolsággal, amely csökkenti a rezgéseket és javítja a vágási pontosságot
Fokozatmentesen szabályozható 15–150 m/perc szalagsebesség
Kúpkerék-hajtóműves szalaghajtás aszinkronmotorral és frekvenciaváltós szabályozással
Kétosztatú hidraulikus satu, amely stabil befogást biztosít a munkadarab számára a vágási folyamat során
Finoman szabályozható hidraulikus satunyomás beépített manométerrel és vezérlőszeleppel
7°-os szalagdőlés és hidraulikus szalagfeszítő rendszer a nagyobb vágási teljesítmény és a hosszabb fűrészszalag-élettartam érdekében
Automatikusan pozicionálódó első szalagvezető, amely a mozgó satupofával együtt mozog
Elektromos hajtású forgácskihordó kefe a fűrészszalag folyamatos tisztításához
Emulziós hűtőrendszer, amely célzottan juttatja a hűtőfolyadékot a szalagvezetőkhöz és közvetlenül a vágási zónába
Opcionálisan nagyobb teljesítményű főmotor is rendelhető
