A kétoszlopos, teljesen automatikus szalagfűrész Mitsubishi FX5 vezérléssel, precíz golyósorsós anyagadagolással és 340 mm-es köranyag-vágási kapacitással támogatja a pontos sorozatgyártást.

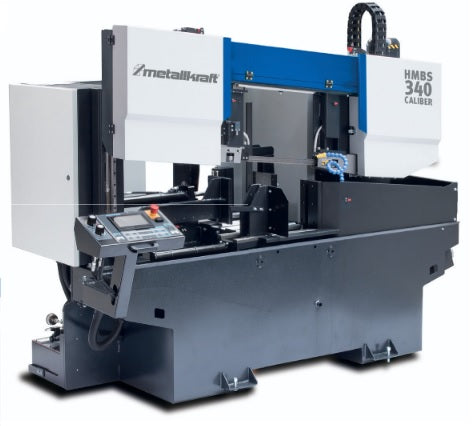

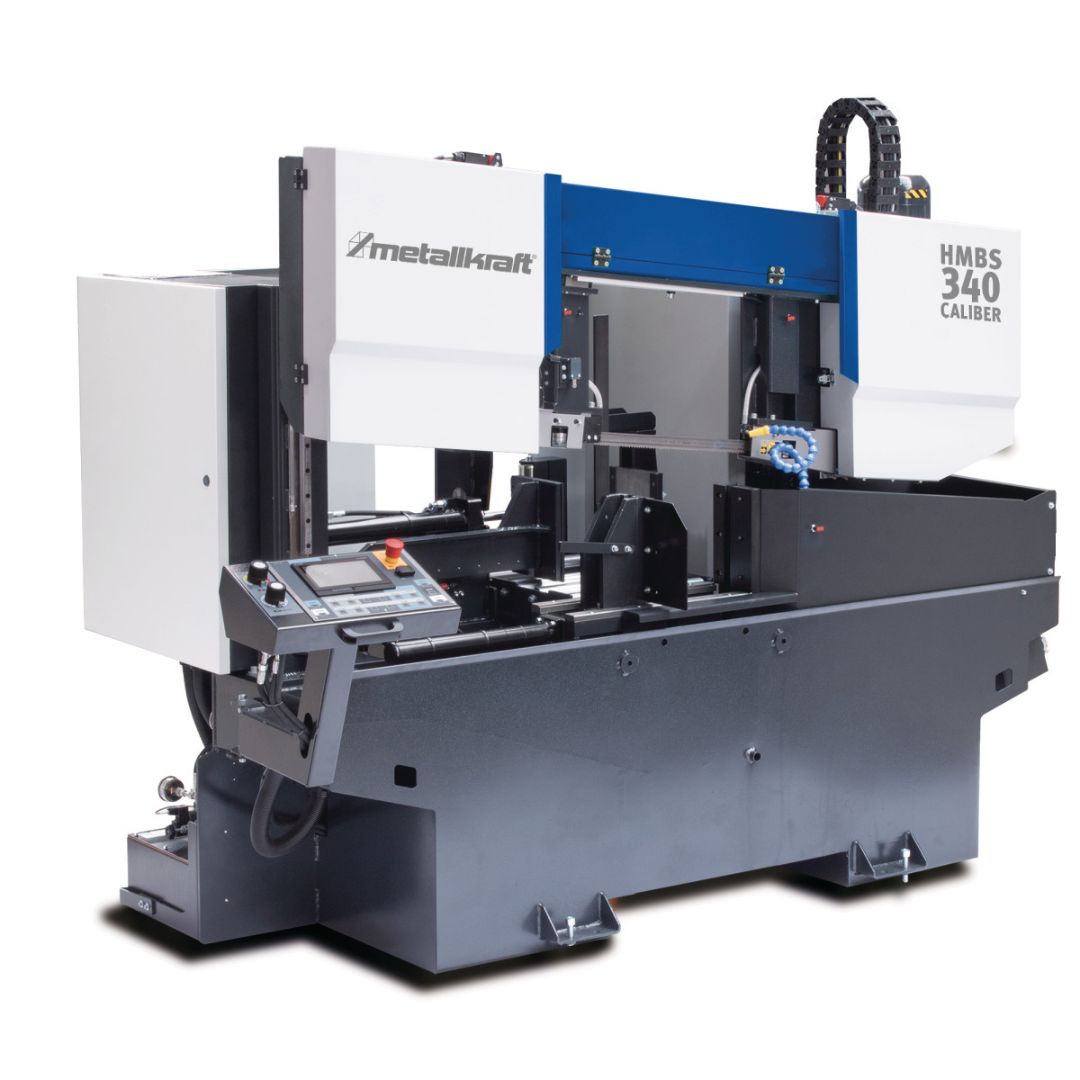

A Metallkraft HMBS 340 CNC PP CALIBER teljesen automatikus, kétoszlopos horizontális fémipari szalagfűrészgép tömör rudak, csövek, üreges és tömör profilanyagok darabolására készült. Programvezérelt anyagadagolása és tárolható vágóprogramjai különösen alkalmassá teszik rendszeresen ismétlődő darabolási feladatokhoz, sorozatgyártáshoz és nagyobb darabszámú termeléshez. Félautomatikus üzemmódban egyedi vágások és kézi pozicionálású munkák is elvégezhetők.
A golyósorsós anyagadagolás egyenletes munkadarab-továbbítást, nagy ismétlési pontosságot és hatékony fűrészszalag-kihasználást biztosít. Az ARP automatikus előtolásvezérlés a vágási előtolást az anyag ellenállásához és a fűrészszalag kopottságához igazítja, ezáltal segíti az egyenletes vágási minőség fenntartását. A 100 tárolható vágóprogram, a színes érintőképernyő és a forgatható kezelőpanel megkönnyíti a visszatérő munkák előkészítését és végrehajtását.
A kétoszlopos fűrészkeret-megvezetés, a rezgéscsillapított keményfém vezetőelemek és az automatikus nyomásfelügyeletű hidraulikus fűrészszalag-feszítés stabil vágási folyamatot támogat. A szervomotorból és hidraulikus fojtószelepekből álló vágáselőtolási rendszer pontos sebességbeállítást tesz lehetővé. Az RZP-2 zónánkénti vágásvezérlés, az ARP automatikus előtolásszabályozás, valamint a BIMETALL, CARBIDE és CMU üzemmódok az egyszerűbb automata fűrészgépeknél rugalmasabb technológiai alkalmazást kínálnak.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: horizontális fémipari szalagfűrészgép
Kivitel: teljesen automatikus, kétoszlopos
Fűrészelhető munkadarabok: tömör rudak, csövek, üreges és tömör profilanyagok
Elsődleges alkalmazás: sorozat- és tömeggyártás
Félautomatikus üzemmód: kézi közvetlen vágás kézi vagy GTO-pozicionálással
Automatikus üzemmód: programvezérelt anyagadagolás
Méretek és tömeg:
Hosszúság: kb. 3122 mm
Szélesség/mélység: kb. 1841 mm
Magasság: kb. 1943 mm
Nettó tömeg: kb. 1580 kg
Munkaasztal:
Munkaasztal magassága: 800 mm
Elektromos adatok:
Hajtómotor teljesítménye: 4 kW
Leadott teljesítmény: 3 kW
Hidraulikaszivattyú motorjának teljesítménye: 0,75 kW
Hűtőfolyadék-szivattyú motorjának teljesítménye: 0,12 kW
Teljes csatlakoztatott teljesítmény: 8,2 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Fűrészszalag és vágórendszer:
Fűrészszalag sebességtartománya: 20-100 m/perc
Fűrészszalag hossza: 4600 mm
Fűrészszalag szélessége: 34 mm
Fűrészszalag vastagsága: 1,1 mm
Fűrészkeret megvezetése: két oszlopon
Fűrészszalag megvezetése: rezgéscsillapított keményfém vezetőelemekkel
Fűrészszalag feszítése: hidraulikus, automatikus nyomásfelügyelettel
Fűrészelőtolás: hidraulikus
Vágáselőtolás szabályozása: szervomotorral és hidraulikus fojtószelepekkel
Fűrész visszajárata: hidraulikus
Vágási tartományok 0°-nál:
Kör keresztmetszetű cső legnagyobb átmérője: 340 mm
Kör keresztmetszetű tömör anyag legnagyobb átmérője: 340 mm
Fekvő négyszög keresztmetszetű üreges profil legnagyobb mérete: 350 x 340 mm
Fekvő négyszög keresztmetszetű tömör anyag legnagyobb mérete: 350 x 260 mm
Anyagadagolás:
Anyagadagolási rendszer: golyósorsó
Anyagadagolási sebesség: 3 m/perc
Legnagyobb egyszeri adagolási hossz: 510 mm
Anyagadagolás legnagyobb hossza: 9999 mm
Anyagadagolás legkisebb hossza: 3 mm
Anyagadagoló asztal magassága: 800 mm
Legkisebb levágási hossz: 15 mm
Legkisebb anyagátmérő: 10 mm
Legkisebb maradék munkadarabhossz: 20 mm
Legkisebb maradék munkadarabhossz automatikus üzemben: 210 mm
Hűtés és forgácskezelés:
Hűtőfolyadék-ellátás: LocLine rendszer
Munkatér-világítás: LED
Forgácskihordás: forgácskihordó berendezéssel
Forgácsgyűjtés: forgácsgyűjtő tartállyal
Szállítási adatok:
Csomagolási hosszúság: 3122 mm
Csomagolási szélesség: 1841 mm
Csomagolási magasság: 1943 mm
Szállítási nettó tömeg: 1460 kg
Szállítási bruttó tömeg: 1480 kg
Szállítási mód: speciális szállítás
Vezérlés:
Mitsubishi FX5 CNC vezérlés:
A Mitsubishi FX5 vezérlés a gép félautomatikus és teljesen automatikus működését irányítja. A 7"-os színes érintőképernyő és a forgatható kezelőpanel egyszerű hozzáférést biztosít a beállításokhoz. Automatikus üzemben a programvezérelt anyagadagolás és a legfeljebb 100 tárolható vágóprogram támogatja az ismétlődő sorozatvágási feladatokat.
Műszaki adatok:
Vezérlés típusa: Mitsubishi FX5
Kijelző mérete: 7"
Kijelző kivitele: színes érintőképernyő
Kezelőpanel kivitele: forgatható
Üzemmódok: félautomatikus és automatikus
Tárolható vágóprogramok száma: legfeljebb 100
Félautomatikus pozicionálás: kézi vagy GTO, Go To Position
Automatikus működés: programvezérelt anyagadagolás
A gépen elérhető szoftverfunkciók:
RZP-2 zónánkénti vágásvezérlés: gyorsabb megközelítés az 1. zónában, majd csökkentett sebesség a tömör anyagba történő behatolás 3-4. zónájában
ARP automatikus előtolásvezérlés: az előtolás automatikus hozzáigazítása az anyag ellenállásához és a fűrészszalag kopottságához
BIMETALL mód: profilanyagok vágására optimalizálva bimetál fűrészszalaggal
CARBIDE mód: tömör anyagok vágására keményfém fűrészszalaggal
CMU mód: a vágási tér megnyitása az adagolási oldalon és a fűrészszalag érintkezésmentes visszajáratának biztosítása
Alapfelszereltség:
Mitsubishi FX5 vezérlés 7"-os színes érintőképernyővel
Forgatható kezelőpanel
Kétoszlopos fűrészkeret-megvezetés
Rezgéscsillapított keményfém fűrészszalag-vezetőelemek
Hidraulikus fűrészszalag-feszítés automatikus nyomásfelügyelettel
BRP fűrészszalag-előtolás-felügyelet
Hidraulikus fűrészelőtolás
Hidraulikus fűrész-visszajárat
Szervomotoros vágáselőtolás hidraulikus fojtószelepekkel
Golyósorsós anyagadagolás
Kétrészes satu a vágási hely előtt és mögött, hidraulikus nyomásszabályozással
LocLine hűtőfolyadék-ellátó rendszer
Hűtőfolyadék-szivattyú
LED munkatér-világítás
Forgácskihordó berendezés
Forgácsgyűjtő tartály
Opcionális:
Fűrészelési kiegészítők:
Elektromos hajtású forgácstisztító kefe
Görgőpályák és anyagtovábbító kiegészítők:
Görgős pálya 1000 x 400 mm
Görgős pálya 2000 x 400 mm
Motoros görgős pálya 2000 x 400 mm
Motoros görgőspálya-toldat 2000 x 400 mm
Oldalsó vezetőgörgő
Mozgatható oldalsó vezetőgörgő
Állítható magasságú görgő
Hidraulikus emelőgörgő
Gyűjtő- és mozgatókiegészítők:
Munkadarabgyűjtő tartály
Szállítókocsi a forgács- és munkadarabgyűjtő tartályhoz
Munkahelyi kiegészítők:
Unicraft Gumiszőnyeg többféle méretben
