Leírás

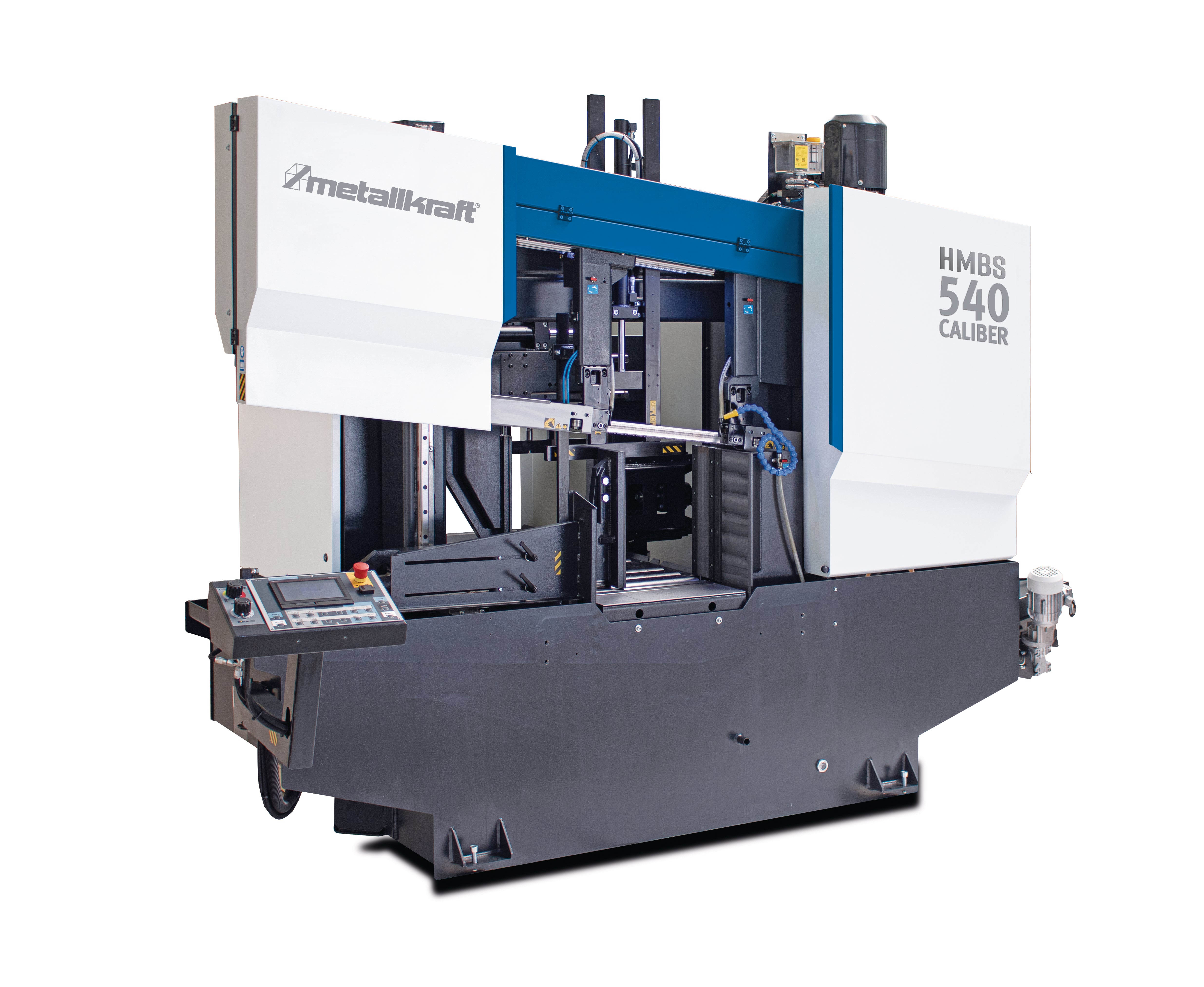

Kétoszlopos vezetésű szalagfűrész tömör rúdanyagok és profilok vágásához.
• Mitsubishi FX 5 vezérlés 7"-os érintőképernyővel az egyszerű kezelhetőség érdekében
• Alapfelszereltségben: 700 mm-es anyag-előtovábbítás
• A vágási mozgás hidraulikus hengeren keresztül történik
• BRP – Vágáselőtolás-szabályozás:
Ha az áramfelvétel meghalad egy előre beállított határértéket, az előtolás automatikusan leáll, miközben a szalag tovább fut, hogy a forgácsot eltávolítsa a vágási csatornából. Amint a terhelés normalizálódik, a vágás automatikusan folytatódik.
Kiemelt jellemzők:
• Masszív gépváz és minimális távolság a szalag, a gépvezetés és a munkadarab között – ez csökkenti a rezgést és javítja a vágás pontosságát
• Fokozatmentesen állítható szalagsebesség: 15 – 150 m/perc
• Szalaghajtás: kúpkerék hajtómű, aszinkronmotor és frekvenciaváltó kombinációja
• A munkadarab feszítése a vágás előtt és után történik, kétosztású satuval
• Hidraulikus satu nyomásának szabályozása vezérlőszelepen és manométeren keresztül
• A szalag 7°-os döntött szögben fut, ami a vágási teljesítményt és a szalag élettartamát növeli
• Az első szalagvezető automatikusan a mozgó satuállkapocs párhuzamában mozog
• Elektromosan hajtott forgácskihordó kefe
• Emulziós hűtés, a hűtőfolyadékot a szalagvezetőkbe és közvetlenül a vágásra irányítva
• Automatikus anyagbetolás:
o frekvenciavezérelt előtolás golyósorsón keresztül,
o optikai érzékelő figyeli az anyag jelenlétét – ha nincs munkadarab, a gép szünetelteti az előtolást
• Alapfelszereltségben: forgácskihordó szállítószalag és forgácsgyűjtő tartály
• Erősebb motor opcionálisan rendelhető
• Integrált hűtőrendszer a szalagvezetőkben a hosszabb szalagélettartamért
--::--
Műszaki adatok
Méretek és súlyok
• Gép hossza: kb. 4300 mm
• Gép szélessége/mélysége: kb. 2030 mm
• Gép magassága: kb. 2550 mm
• Nettó súly: kb. 3945 kg
• Munkamagasság (asztal): 800 mm
Elektromos adatok
• Motor teljesítménye (meghajtás): 5,5 kW
• Csatlakozási feszültség: 400 V
• Hálózati frekvencia: 50 Hz
• Hidraulikaszivattyú motorja: 0,75 kW
• Hűtőfolyadék szivattyú motorja: 0,12 kW
Gépadatok
• Szalagsebesség: 15 – 150 m/perc (fokozatmentes)
• Szalag hossza: 6200 mm
• Szalag szélessége: 41 mm
• Szalag vastagsága: 1,3 mm
• Szalag dőlésszöge: 7°
Vágási tartományok (0°-os szögben)
• Tömör köracél: Ø 550 mm
• Téglalap keresztmetszet (üreges profil): 550 x 500 mm
• Kötegelt csövek: 550 x 460 mm
Anyagelőtolás
• Előtovábbítási sebesség: max. 5 m/perc
• Max. előtolás egy menetben: 750 mm
• Max. összes előtolási hossz: 9999 mm
• Min. előtolási hossz: 3 mm
• Minimális vágáshossz: 15 mm
• Minimális átmérő: 10 mm
• Maradvány munkadarab hossza (kézi üzemmód): 40 mm
• Maradvány munkadarab hossza (automatikus üzemmód): 250 mm
EU 2023/2854 szerinti termékinformációk
• Generált adatok típusa: Használati adatok
• Adatformátum: Szabványos géppel olvasható formátumok, pl. JSON
• Adatmennyiség: legfeljebb 5 MB
• Adatgenerálás: Folyamatos, valós idejű
• Adattárolás helye: A készüléken
• Adatelérés: A készüléken keresztül, illetve fizikai csatlakozókon át
• További információ: Használati útmutatóban vagy a következő címen: info@stuermer-maschinen.de
Felszereltség
• Vezérlés: Mitsubishi FX 5 + 7" érintőképernyő
• Hűtőfolyadék-szivattyú: ✔
• Szalagfeszítés ellenőrzése: Hidraulikus
• Szalagelőtolás szabályozása: BRP (Szalagterhelés alapján)
• Vágófej előtolás: Hidraulikus
• Vágófej visszahúzás: Hidraulikus
• Kezelőpanel: Forgatható
• Forgácskihordó kefe: Elektromos meghajtású
• Satu: Kétoldali, hidraulikus nyomásszabályozással
• Munkaterület megvilágítás: LED
• Forgácskihordó szalag: ✔
• Forgácsgyűjtő tartály: ✔
• Anyagbevezető görgősor: 700 mm
