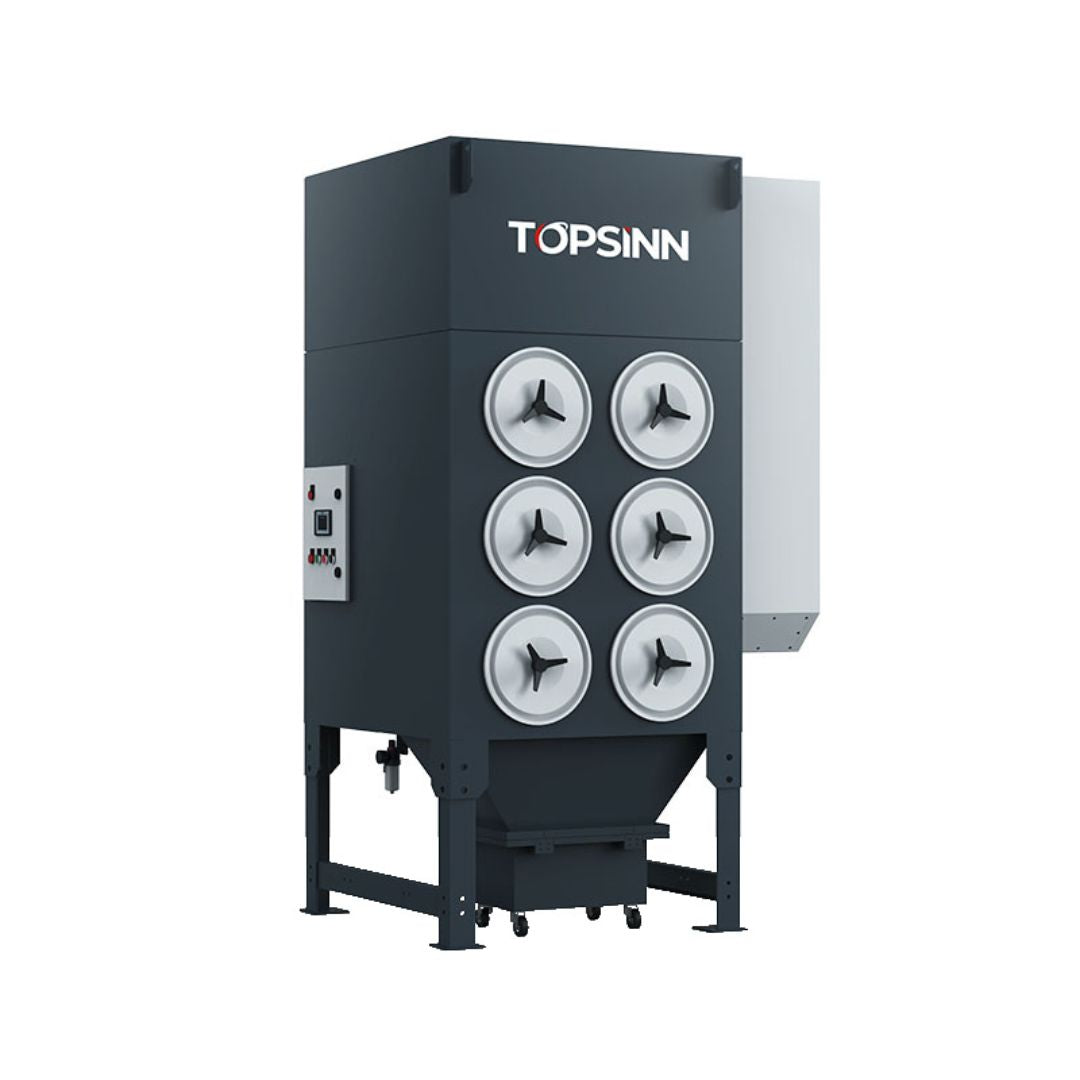

A TOPSINN TODC-6L 6000 m³/h légszállítással, 120 m² szűrőfelülettel és automatikus impulzustisztítással eredményesen választja le a lézervágási füstöt és finom port folyamatos ipari üzemben.
A TOPSINN TODC-6L nagy teljesítményű, patronos ipari füst- és porelszívó, amely elsősorban lézervágás, lézerhegesztés, hagyományos hegesztés, plazma- és lángvágás, valamint más fémmegmunkálási folyamatok közben keletkező száraz, nem éghető porok és technológiai füstök részecskefázisának leválasztására szolgál.
A 6000 m³/h névleges légszállítás, a 3600 Pa ventilátornyomás és a hat darab szűrőpatron alkalmassá teszi nagyobb munkaterű lézervágó gépek, hegesztőállomások és központi elszívórendszerek kiszolgálására. A berendezés 120 m² teljes szűrőfelületet biztosít, miközben álló kialakításának köszönhetően viszonylag kis alapterületet igényel.
A nagyméretű szűrőfelület csökkenti a szűrőközeg felületi terhelését, ezáltal támogatja az egyenletes légszállítást és a szűrőpatronok hosszabb élettartamát. Az automatikus, sűrített levegős impulzustisztítás működés közben távolítja el a patronok külső felületére rakódott port, ezért a szűrők tisztításához nincs szükség rendszeres kézi kiszerelésre.
A differenciálnyomás- és hőmérséklet-felügyelet folyamatosan ellenőrzi a szűrőrendszer állapotát. A vezérlés szükség szerint automatikusan elindítja a tisztítási ciklust, riasztást ad, illetve nagy nyomáskülönbség vagy túlmelegedés esetén leállíthatja a ventilátort.
A technológiai füst és finom por forrásközeli elszívása mérsékli a munkatér és a lézervágó gép alkatrészeinek elszennyeződését. Ez hozzájárulhat a gép elektronikus és mechanikus egységeinek védelméhez, a tisztább munkakörnyezethez és a karbantartási igény csökkentéséhez.
A szennyezett levegő először egy terelőlemezzel kialakított leválasztótérbe jut. A légáram lelassul, ezért a nagyobb és nehezebb részecskék gravitációs úton közvetlenül a porgyűjtő tartályba hullanak. A finom részecskék ezután a szűrőpatronok külső felületén kötődnek meg.
A PTFE membránbevonat a finom port elsősorban a szűrőanyag felületén tartja, így az sűrített levegős visszafúvatással hatékonyabban eltávolítható. A gyártó által megadott szűrési hatásfok 99,99%, a kibocsátási porkoncentráció pedig kevesebb mint 10 mg/m³.
A megerősített gépház 4 és 5 mm vastag acéllemezekből készül, és a gyártói projektanyag szerint legfeljebb 5000 Pa negatív nyomás elviselésére méretezett. A TODC-6L projektkonfigurációjához a gyártó oldalsó szikrafogó használatát is javasolja.
Műszaki és technikai adatok:
Általános adatok:
Berendezéstípus: patronos ipari füst- és porelszívó
Típus: TODC-6L
Kialakítás: álló, integrált ventilátoros és porgyűjtő tartályos kivitel
Előleválasztás: terelőlemezes, gravitációs ülepedéssel
Gépház anyaga: megerősített acéllemez
Gépház lemezvastagsága: 4 és 5 mm
Gépház tervezési vákuumállósága: legfeljebb 5000 Pa
Alkalmazás: lézervágás, lézerhegesztés, hegesztés, plazma- és lángvágás, valamint más fémmegmunkálási folyamatokhoz
Levegőtechnikai adatok:
Névleges légszállítás: 6000 m³/h
Ventilátornyomás: 3600 Pa
Ventilátor kialakítása: centrifugális
Ventilátor teljesítménye: 7,5 kW
Ventilátormotor: Siemens
Beszívócsonk: 250 vagy 300 mm, konfiguráció szerint
Szűrőrendszer:
Szűrőpatronok száma: 6 db
Szűrőosztály: F9
Alapkivitelű szűrőanyag: Ahlstrom
Szűrőfelület kialakítása: PTFE membránbevonat
Teljes szűrőfelület: 120 m²
Gyártó által megadott szűrési hatásfok: 99,99%
Gyártó által megadott kibocsátási porkoncentráció: kevesebb mint 10 mg/m³
Szűrőtisztítás: automatikus, sűrített levegős impulzustisztítás
Tisztítás működése: üzem közbeni, patrononkénti visszafúvatás
Porgyűjtés:
Porgyűjtő tartály térfogata: 50 liter
Porgyűjtő tartály kialakítása: kivehető
Nagyobb részecskék leválasztása: gravitációs előleválasztással
Sűrített levegős adatok:
Szükséges üzemi levegőnyomás: 0,5–0,7 MPa
Névleges levegőnyomás: 0,6 MPa
Sűrített levegő minősége: száraz, olaj- és vízmentes
Sűrített levegő csatlakozása: G1/2
Csatlakozó légcső külső átmérője: 12 mm
Névleges levegőigény: kb. 0,32 m³/perc 6 bar nyomáson és 15 másodperces impulzusköznél
Elektromos adatok:
Hálózati feszültség: 380 V
Tápellátás: háromfázisú, négyeres kivitel
Tápkábel hossza: 10 méter
Tápkábel kialakítása: 4 eres
Méretek és tömeg:
Magasság: 2837 mm
Teljes szélesség: 1423 mm
Géptest szélessége: 1275 mm
Géptest mélysége: 1180 mm
Oldalsó kinyúlás: 383 mm
Teljes mélység: 1592,5 mm
Tömeg: 900 kg
Vezérlés:
TOPSINN intelligens vezérlés:
Kezelőfelület: színes érintőképernyős HMI
Működtetés: helyi vagy távoli üzemmód
Távoli indítás és leállítás: külső kontaktussal
Kijelzett adatok: ventilátorállapot, nyomáskülönbség, belső hőmérséklet, tisztítási mód és tisztítási állapot
Szűrőtisztítási módok: automatikus, kézi, idővezérelt és differenciálnyomás-alapú
Ventilátor leállítása utáni tisztítás: beállítható
Impulzus időtartama: beállítható
Impulzusok közötti idő: beállítható
Tisztítási ciklusok közötti idő: beállítható
Ventilátorindítás késleltetése: beállítható
Nyomáskülönbség riasztási határértéke: beállítható
Hőmérsékleti riasztási határérték: beállítható
Üzemállapot-lekérdezés: igen
Riasztási napló: igen
Porgyűjtőürítési emlékeztető: igen
Szűrőcsere-emlékeztető: igen
A vezérlés automatikus üzemmódban az idővezérelt és a differenciálnyomás-alapú tisztítást együttesen használja. Ha a szűrők nyomáskülönbsége eléri a beállított értéket, a rendszer egymás után működteti az elektromágneses impulzusszelepeket.
A vezérlés felügyeli a ventilátor túlterhelését, a szűrő eltömődését, a hálózati fázissorrendet, a fáziskiesést és a szűrőtér túlmelegedését. Rendellenesség esetén figyelmeztetést ad, a vészleállító nyomógomb működtetésekor pedig a berendezés valamennyi funkcióját leállítja.
Alapfelszereltség:
7,5 kW teljesítményű Siemens centrifugális ventilátor
6 db Ahlstrom F9 szűrőpatron
PTFE membránbevonatú szűrőfelület
120 m² teljes szűrőfelület
50 literes porgyűjtő tartály
Automatikus sűrített levegős impulzustisztítás
Sűrítettlevegő-tartály
Elektromágneses impulzusszelepek
Differenciálnyomás-érzékelő
Hőmérséklet-érzékelő
TOPSINN intelligens vezérlőrendszer
Színes érintőképernyős HMI
Helyi és távoli működtetés
Vészleállító nyomógomb
Ventilátor-túlterhelés felügyelete
Fázissorrend- és fáziskiesés-felügyelet
Szűrőeltömődés-felügyelet
Túlmelegedés-felügyelet
10 méteres, négyeres tápkábel
Kivehető porgyűjtő tartály
Kezelési útmutató
2 db kapcsolószekrénykulcs
Opcionális:
Topsinn szikra elkapó
Teflonos szűrőbetét
Frekvenciaváltós ventilátorvezérlés
HV gyártmányú F9 szűrőpatron-kivitel
Toray gyártmányú F9 szűrőpatron-kivitel
WEG ventilátormotorral kialakított kivitel
Külön méretezett automatikus tűzoltó rendszer
Beszívóoldali csatlakozókarima
Technológiai géphez méretezett elszívócső-hálózat
Légtechnikai csatlakozók és szerelvények
