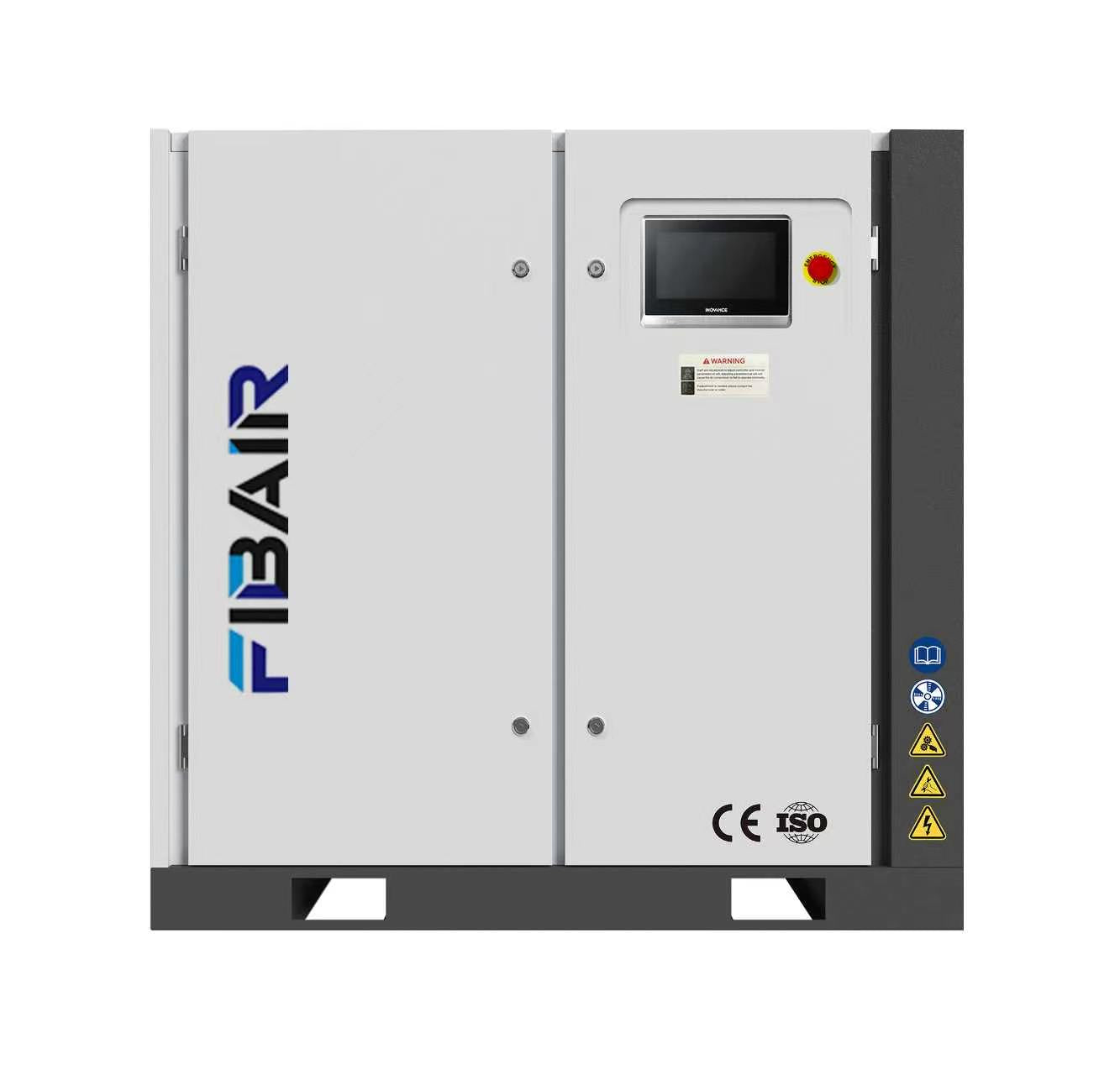

FIBAIR PM VSD OPP-100PV csavarkompresszor
A FIBAIR OPP-100PV egy 75 kW teljesítményű, állandó mágneses motorral és PM VSD fordulatszám-szabályozással felszerelt ipari csavarkompresszor. A konfigurált üzemi ponton 12,6 m³/perc légszállítást biztosít 8 bar nyomáson. Gyártóüzemek, műhelyek, pneumatikus rendszerek, termelőgépek és más nagy levegőigényű berendezések sűrítettlevegő-ellátására használható.
A komplett konfiguráció a kompresszor mellett hűtveszárítót, 1000 literes sűrítettlevegő-tartályt, háromfokozatú precíziós szűrőrendszert, valamint karbantartási és csere-szűrőkészleteket is tartalmaz. Ennek köszönhetően nemcsak a sűrített levegő előállításáról, hanem annak szárításáról, tárolásáról és szűréséről is gondoskodik.
A PM VSD szabályozás lehetővé teszi, hogy a kompresszor teljesítménye az aktuális levegőigényhez igazodjon, így a gyártói dokumentáció szerint a fix fordulatszámú kompresszorokhoz képest akár 30%-os energiamegtakarítás is elérhető. A változó frekvenciájú lágyindítás mérsékli az indítási áramlökést és a hajtáselemek terhelését, míg az ékszíj nélküli közvetlen hajtás egyszerű, hatékony erőátvitelt biztosít.
A hozzá méretezett hűtveszárító, a sűrítettlevegő-tartály és a 0,01 µm szűrési finomságú precíziós szűrőrendszer segíti a megfelelő minőségű sűrített levegő biztosítását. A három karbantartási szűrőkészlet és a három precíziós csere-szűrőkészlet előre tervezhetőbbé teszi a rendszer időszakos karbantartását.
A kompresszor Baosi sűrítőegységgel, Jiangtian gyártmányú, IP55 védettségű állandó mágneses motorral és intelligens vezérlőrendszerrel készül. A közvetlen hajtás, az ultrastabil inverter és a változó frekvenciájú indítás gazdaságos, egyenletes működést tesz lehetővé. A 68 ± 2 dB(A) zajszint, az automatikus kondenzátum-leeresztés, valamint a víz-, olaj- és porleválasztás üzemi környezetben is jól használható, komplett sűrítettlevegő-rendszert eredményez.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: ipari csavarkompresszor
Kivitel: állandó mágneses, változó fordulatszám-szabályozású PM VSD kivitel
Konfigurált üzemi pont: 12,6 m³/perc 8 bar nyomáson
Hajtás: közvetlen hajtású, ékszíj nélkül
Kompresszoregység:
Típus: OPP-100PV
Névleges teljesítmény: 75 kW / 100 hp
Légszállítás 7 bar üzemi nyomáson: 13,4 m³/perc
Légszállítás 8 bar üzemi nyomáson: 12,6 m³/perc
Légszállítás 10 bar üzemi nyomáson: 11,2 m³/perc
Légszállítás 12 bar üzemi nyomáson: 10,0 m³/perc
Levegőkimeneti csatlakozás: DN50
Kenőolaj térfogata: 65 liter
Zajszint: 68 ± 2 dB(A)
Indítási mód: változó frekvenciájú lágyindítás
Sűrítőegység gyártmánya: Baosi
Motor gyártmánya: Jiangtian
Motor típusa: állandó mágneses motor
Motor védettsége: IP55
Méretek és tömeg:
Hosszúság: 1720 mm
Szélesség: 1220 mm
Magasság: 1600 mm
Nettó tömeg: 1195 kg
Elektromos adatok:
Hálózati feszültség: 400 V
Hálózati frekvencia: 50 Hz
Fázisszám: 3
Hűtveszárító:
Típus: OFD-13
Feldolgozási kapacitás: 13,5 m³/perc
Üzemi nyomástartomány: 2–10 bar
Harmatpont: 2–10 °C
Belépő levegő maximális hőmérséklete: 65 °C
Maximális működési hőmérséklet: 45 °C
Hálózati feszültség: 220 V
Hálózati frekvencia: 50 Hz
Fázisszám: 1
Hűtőkompresszor teljesítménye: 3 kW
Ventilátor teljesítménye: 420 W
Levegőcsatlakozás: DN50
Hosszúság: 1280 mm
Szélesség: 650 mm
Magasság: 1120 mm
Nettó tömeg: 67 kg
Sűrítettlevegő-tartály:
Típus: OAT-1000/8
Térfogat: 1000 liter / 1 m³
Üzemi nyomás: 8 bar
Magasság: 2180 mm
Belső átmérő: 800 mm
Nettó tömeg: 155 kg
Kompresszor-karbantartási szűrők:
Készletek száma: 3 készlet
Egy készlet tartalma: 1 levegőszűrő, 1 olajszűrő és 1 olaj–levegő szeparátor
Első csere: 500 üzemóra után
További csereperiódus: 3000 üzemóránként
Precíziós szűrőrendszer:
Kivitel: háromfokozatú 013 C + 013 T + 013 A szűrőrendszer
Vízleválasztók száma: 1 db
Olajleválasztók száma: 1 db
Porleválasztók száma: 1 db
Szűrési finomság: 0,01 µm
Kondenzátum-leeresztés: automatikus leeresztőszeleppel
Precíziós csere-szűrők:
Készletek száma: 3 készlet
Egy készlet tartalma: 1 db 013 C, 1 db 013 T és 1 db 013 A szűrőbetét
Első csere: 500 üzemóra után
További csereperiódus: 3000 üzemóránként
Vezérlés:
Intelligens PM VSD kompresszorvezérlés
Az intelligens vezérlőrendszer összehangolja az állandó mágneses motor és a frekvenciaváltó működését. A PM VSD szabályozás segítségével a kompresszor teljesítménye az aktuális levegőigényhez igazítható, a változó frekvenciájú lágyindítás pedig csökkenti az indításkor fellépő terhelést. A vezérlő kezelési nyelve angol.
Műszaki adatok:
Vezérlési rendszer: intelligens elektronikus kompresszorvezérlés
Teljesítményszabályozás: PM VSD / VFD
Indítási mód: változó frekvenciájú lágyindítás
Frekvenciaváltó: ultrastabil inverter
Kezelőfelület nyelve: angol
Alapfelszereltség:
OPP-100PV 75 kW teljesítményű PM VSD csavarkompresszor
Intelligens kompresszorvezérlés
Baosi sűrítőegység
Jiangtian IP55 állandó mágneses motor
OFD-13 hűtveszárító
OAT-1000/8, 1000 literes sűrítettlevegő-tartály
013 C + 013 T + 013 A háromfokozatú precíziós szűrőrendszer
Automatikus kondenzátum-leeresztő szelep
3 készlet kompresszor-karbantartási szűrő
3 készlet precíziós csere-szűrőbetét
CE-megfelelőség
Magyar nyelvű dokumentáció
