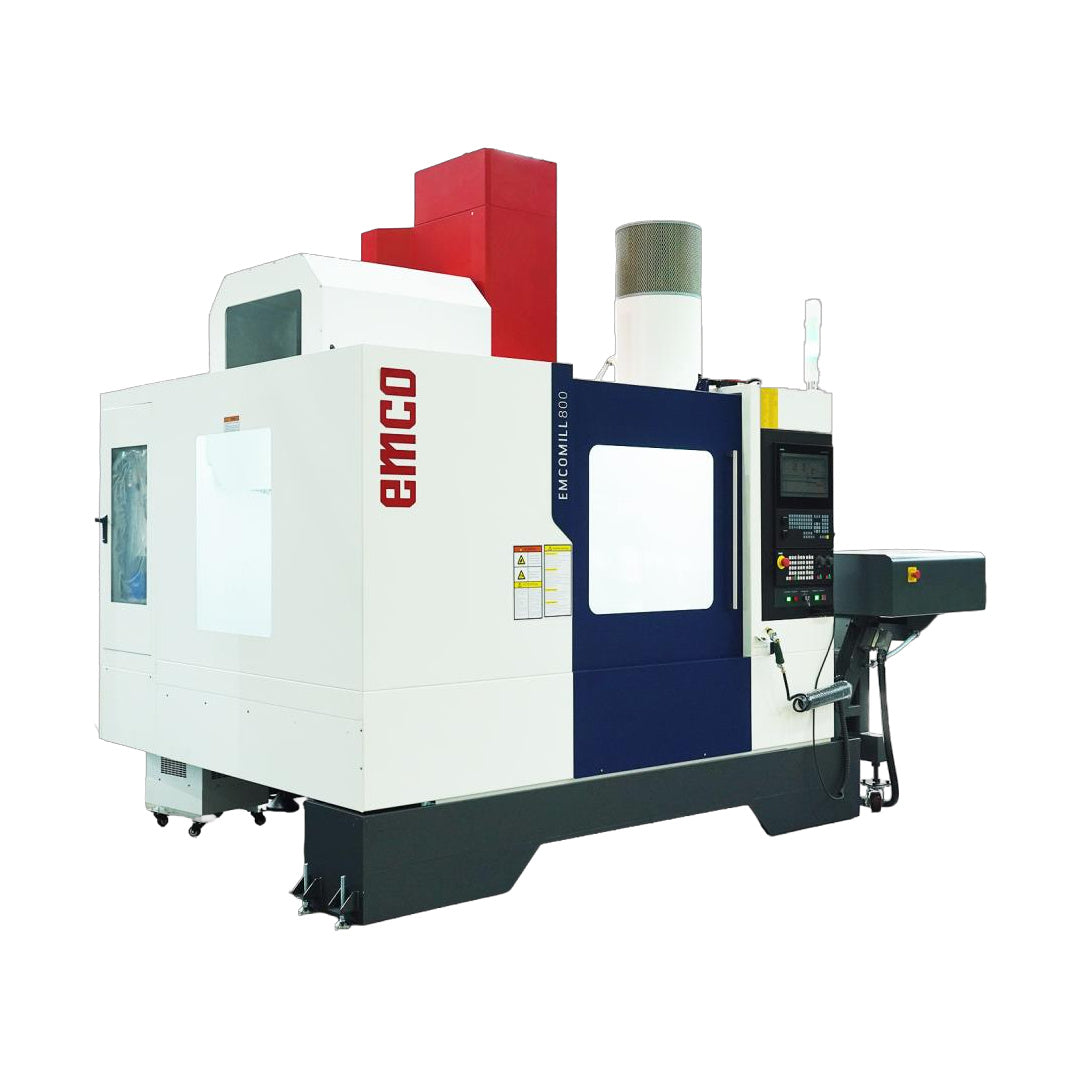

EMCO EMCOMILL 800 háromtengelyes függőleges CNC megmunkálóközpont
Az EMCO EMCOMILL 800 kompakt, ipari kivitelű, háromtengelyes függőleges CNC megmunkálóközpont, amely egyedi alkatrészek, valamint kis- és közepes sorozatok gyártására alkalmas. Elsősorban általános gépipari, szerszámgyártási és beszállítói feladatokhoz ajánlott. Megfelelő szerszámozással szerkezeti acél, rozsdamentes acél, alumínium, sárgaréz és műszaki műanyag megmunkálására egyaránt használható.
A tágas munkatér, a 600 kg-os asztalterhelhetőség és a 30 férőhelyes automatikus szerszámtár változatos alkatrészek gazdaságos megmunkálását teszi lehetővé. A Siemens SINUMERIK 828D vezérlés és a ShopMill műhelyprogramozás megkönnyíti az egyedi munkadarabok programozását, míg a gyors szerszámcsere és a 42 m/perc gyorsjárati sebesség csökkenti a mellékidőket. A stabil gépszerkezet, az automatikus szerszámbemérés és a forgácskihordó megbízható, jól szervezhető termelést támogat.
A FEM-eljárással optimalizált szürkeöntvény gépágy, a görgős lineáris vezetékek, az előfeszített golyósorsók és a kritikus felületek kézi hántolása nagy merevséget és tartós geometriai pontosságot biztosít. A 12000 ford./perc fordulatszámú, direkt hajtású főorsó és az SK40 szerszámbefogás széles körű marási, fúrási és menetmegmunkálási feladatok elvégzésére alkalmas. A hasonló kategóriájú egyszerűbb gépekhez képest a 600 kg-os asztalterhelhetőség, a 30 férőhelyes szerszámtár és a gyártás során alkalmazott átfogó minőség-ellenőrzés jelent előnyt.
Műszaki adatok:
Általános adatok:
Géptípus: háromtengelyes függőleges CNC megmunkálóközpont
Kivitel: mozgóasztalos
Munkatér: teljesen zárt
Gépágy anyaga: FEM-optimalizált szürkeöntvény
Szerkezeti kialakítás: monoblokk gépágy és oszlop
Lineáris vezetékek: görgős kivitel
Golyósorsók: előfeszített, központi zsírkenéssel
Kritikus felfekvő felületek: kézi hántolással megmunkálva
Helyigény forgácskihordó nélkül, tartállyal: 2600 × 2600 mm
Magasság: 3000 mm
Szükséges telepítési terület: 3620 × 3335 mm
Alapgép tömege: 5400 kg
Tengelymozgások:
X-tengely mozgástartománya: 800 mm
Y-tengely mozgástartománya: 550 mm
Z-tengely mozgástartománya: 550 mm
Főorsóorr és munkaasztal közötti legkisebb távolság: 120 mm
Főorsóorr és munkaasztal közötti legnagyobb távolság: 670 mm
Lineáris vezetékek mérete az X- és Y-tengelyen: 45 mm
Lineáris vezetékek mérete a Z-tengelyen: 35 mm
Gyorsjárati sebességek:
X-tengely gyorsjárati sebessége: 42 m/perc
Y-tengely gyorsjárati sebessége: 42 m/perc
Z-tengely gyorsjárati sebessége: 42 m/perc
Tengelydinamika:
Előtolóerő az X-tengelyen: 7000 N
Előtolóerő az Y-tengelyen: 7000 N
Előtolóerő a Z-tengelyen: 7000 N
X-tengely gyorsulása: 5 m/s²
Y-tengely gyorsulása: 5 m/s²
Z-tengely gyorsulása: 5 m/s²
Munkaasztal:
Munkaasztal mérete: 1000 × 550 mm
Legnagyobb asztalterhelés: 600 kg
T-hornyok száma: 5 db
T-hornyok szélessége: 18 mm
T-hornyok osztása: 90 mm
Munkaasztal magassága a padlószinttől: 945 mm
Főorsó:
Főorsó kialakítása: direkt hajtású főorsó
Fordulatszám-tartomány: 50–12000 ford./perc
Főorsómotor teljesítménye S6 üzemben: 13,6 kW
Legnagyobb nyomaték S6 üzemben: 95 nm
Főorsókúp: SK40
Szerszámbefogási szabvány: DIN 69871
Automatikus szerszámváltó:
Kialakítás: kétkaros megfogó
Szerszámhelyek száma: 30 db
Szerszámtárolás: véletlenszerű vagy rögzített pozíciókódolás
Szerszámváltási idő: 2,5 mp
Maximális szerszámátmérő: 76 mm
Maximális szerszámátmérő üres szomszédos szerszámhelyekkel: 150 mm
Maximális szerszámhossz: 300 mm
Maximális szerszámtömeg: 8 kg
Pontosság:
Pozicionálási pontosság a gyártói prezentáció szerint: 0,008 mm
Ismétlési pontosság a gyártói prezentáció szerint: 0,004 mm
Gyártói minőség-ellenőrzés:
Gyártóhely minőségirányítása: ISO 9001:2015
Tanúsító szervezet: SGS
Renishaw mérőberendezésekkel végzett ellenőrzés: igen
ZEISS koordináta-mérőgépes ellenőrzés: igen
Pneumatikus adatok:
Szükséges üzemi levegőnyomás: 6 bar
Elektromos adatok:
Csatlakozási teljesítmény: 30 kVA
Kapcsolószekrény külön hűtőegysége: igen
Vezérlés:
Siemens SINUMERIK 828D CNC vezérlés:
A Siemens SINUMERIK 828D nagy teljesítményű ipari CNC-vezérlés, amelyet kompakt marógépek és megmunkálóközpontok vezérlésére fejlesztettek. A ShopMill műveletorientált programozás megkönnyíti az egyedi és kis sorozatú alkatrészek programozását, miközben a hagyományos CNC-programozási lehetőségek sorozatgyártási feladatokhoz is használhatók. Az elfordítható kezelőpanel és a 15 colos színes kijelző áttekinthető, ergonomikus gépkezelést biztosít.
Műszaki adatok:
CNC-vezérlés típusa: Siemens SINUMERIK 828D
Műhelyprogramozás: ShopMill
Kijelző mérete: 15 col
Kijelző kivitele: színes
Kezelőpanel: elfordítható
Vezérelt tengelyek száma az alapgépen: 3 db
A gépen elérhető szoftverfunkciók:
ShopMill műveletorientált műhelyprogramozás
Rugalmas CNC-programozási nyelv
80 bites NANOFP számítási pontosság
Advanced Surface sebesség- és pályavezérlés
Egyedi és sorozatgyártási programok kezelése
Alapfelszereltség:
Siemens SINUMERIK 828D CNC-vezérlés
ShopMill műhelyprogramozás
15 colos színes kijelző
elfordítható kezelőpanel
30 férőhelyes automatikus szerszámtár
kétkaros automatikus szerszámcserélő
SK40 szerszámbefogás
automatikus érintéses szerszámbemérő
szerszámhossz- és szerszámátmérő-mérés
szerszámtörés-ellenőrzés
kézi hűtőfolyadék-öblítő pisztoly
szalagszűrős hűtőfolyadék-rendszer nagynyomású szivattyúval
automatikus forgácskihordó
forgácsgyűjtő kocsi
kapcsolószekrény-hűtő egység
elektronikus kézikerék
állapotjelző lámpa
automatikus központi zsírkenés
SKF kenéstechnikai komponensek
SMC pneumatikai komponensek
Grundfos szivattyúk
Opcionális:
Mérőrendszerek:
üveg mérőlécek az X-, Y- és Z-tengelyeken
Hűtő- és levegőrendszer:
főorsón keresztüli belső hűtőfolyadék-ellátás, 30 bar nyomással
főorsón keresztüli levegőellátás
Munkatér és elszívás:
magasított felső gépburkolat
olajködleválasztó, kizárólag magasított felső gépburkolattal
