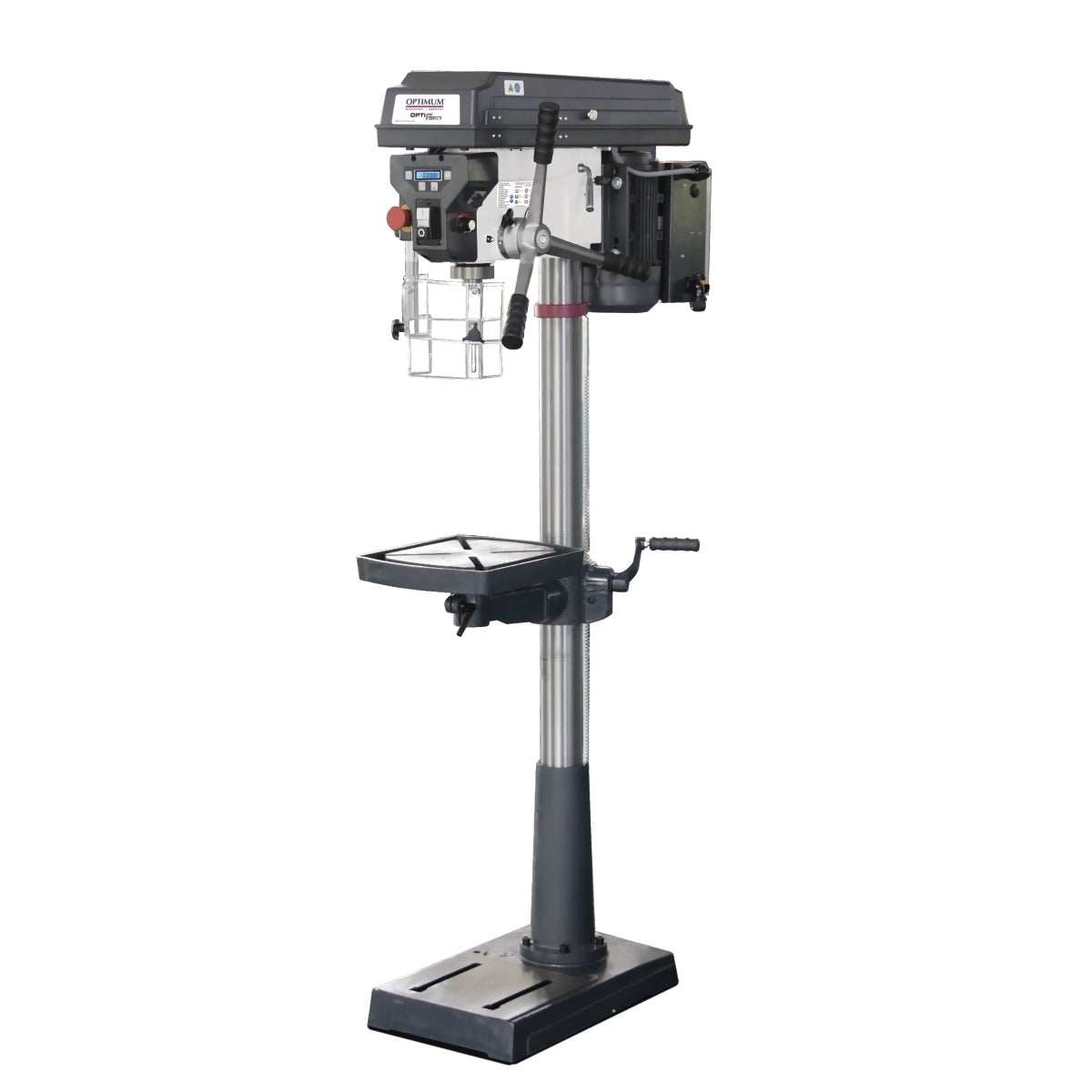

Az OPTIMUM OPTIdrill D 23 Pro V frekvenciaváltós, professzionális asztali oszlopos fúrógép fémipari műhelyek, karbantartó részlegek, oktatási intézmények és igényes kisüzemi felhasználók számára. Acélból készült munkadarabok pontos fúrására, süllyesztésére és az opcionális menetfúró készülékkel menetfúrásra is használható.
A frekvenciaváltós fordulatszám-szabályozás, valamint a fordulatszám és a fúrási mélység digitális kijelzése gyorsabbá és könnyebben ellenőrizhetővé teszi a munkát. A precíziós csapágyazású főorsó, a legfeljebb 0,02 mm-es garantált körfutási pontosság és a robusztus gépszerkezet megbízható eredményt biztosít a mindennapos műhelymunkák során.
A hagyományos ékszíjhajtású fúrógépekhez képest az OPTIdrill D 23 Pro V frekvenciaváltós hajtása kényelmesebb fordulatszám-beállítást kínál. A digitális kijelző, a jobb és bal forgásirány, a dönthető és körbeforgatható fúróasztal, valamint a 24 V-os biztonsági rendszer pontos, sokoldalú és biztonságos munkavégzést tesz lehetővé.
Általános adatok:
Gép hossza: kb. 710 mm
Gép szélessége: kb. 330 mm
Gép magassága: kb. 1012 mm
Oszlop átmérője: 73 mm
Nettó tömeg: kb. 58 kg
Fúrási teljesítmény:
Maximális fúrási teljesítmény acélban: 25 mm
Tartós fúrási teljesítmény acélban: 20 mm
Vizsgált acélminőség: S235JR
Fúróorsó:
Orsókúp: MK2
Pinolalöket: 80 mm
Orsókinyúlás: 180 mm
Garantált körfutási pontosság a fúróorsón mérve: ≤0,02 mm
Forgásirány: jobb és bal
Orsócsapágyazás: precíziós golyóscsapágy
Fordulatszám:
Fordulatszám-tartomány: 120–3000 ford./perc
Ékszíjfokozatok száma: 3
Fordulatszám-szabályozás: frekvenciaváltós
Fúróasztal:
Asztalméret: 280 × 245 mm
T-hornyok elrendezése: átlós
T-hornyok száma: 2
T-horony mérete: 12 mm
Asztal körbeforgathatósága: 360°
Asztal oldalirányú dönthetősége: ±45°
Maximális asztalterhelés: 18 kg
Főorsó és a fúróasztal közötti maximális távolság: 415 mm
Asztal kivitele: precíziós felületmegmunkálású
Hűtőfolyadékgyűjtő horony: igen
Géptalp:
Megmunkálható felület mérete: 240 × 260 mm
T-hornyok száma: 2
T-horony mérete: 16 mm
T-hornyok távolsága: 170 mm
Főorsó és a géptalp közötti maximális távolság: 613 mm
Elektromos adatok:
Tápfeszültség: 230 V
Hálózati frekvencia: 50 Hz
Biztonsági vezérlőfeszültség: 24 V DC
Kapcsolók védettsége: IP54
Szállítási adatok:
Csomagolási hossz: 870 mm
Csomagolási szélesség: 570 mm
Csomagolási magasság: 325 mm
Nettó szállítási tömeg: kb. 58 kg
Bruttó szállítási tömeg: kb. 73 kg
Vario hajtás, digitális kijelző és gépkezelés
Az OPTIdrill D 23 Pro V frekvenciaváltós hajtása lehetővé teszi, hogy a főorsó fordulatszáma a megmunkálási feladathoz és a használt szerszámhoz igazítható legyen. A gép házába épített digitális kijelző egyszerre jeleníti meg a beállított fordulatszámot és az aktuális fúrási mélységet.
A kijelzés metrikus és angolszász mértékegység között átkapcsolható. A jobb és bal forgásirány, a különálló vészleállító, valamint a védőburkolatok biztonsági kapcsolói egyszerű és biztonságos kezelést biztosítanak.
Műszaki adatok:
Hajtásvezérlés: frekvenciaváltós Vario hajtás
Fordulatszám-tartomány: 120–3000 ford./perc
Mechanikus ékszíjfokozatok száma: 3
Digitális fordulatszám-kijelzés: igen
Digitális fúrásimélység-kijelzés: igen
Kijelzési mértékegységek: metrikus és angolszász
Forgásirányváltás: jobb és bal forgás
Biztonsági vezérlőfeszültség: 24 V DC
Különálló vészleállító kapcsoló: igen
Fúróorsó-védőburkolat biztonsági kapcsolóval: igen
Ékszíjburkolat biztonsági kapcsolóval: igen
Alapfelszereltség:
Frekvenciaváltós Vario hajtás
Digitális fordulatszám- és fúrásimélység-kijelző
Ipari kivitelű hajtómotor
Jobb és bal forgásirány
24 V DC biztonsági elektromos rendszer
Különálló vészleállító kapcsoló
Magasságban állítható orsóvédő burkolat biztonsági kapcsolóval
Ékszíjburkolat biztonsági kapcsolóval
Precíziós golyóscsapágyazású fúróorsó
Precíziós orsófurat
Egy darabból öntött alumínium pinolakar Softgrip markolatokkal
Gates fogazott ékszíjak
Precíziós felületmegmunkálású, dönthető és körbeforgatható fúróasztal
Hűtőfolyadékgyűjtő horonnyal ellátott fúróasztal
Erősen bordázott, T-hornyos géptalp
Gyorsbefogó fúrótokmány, 1–16 mm
Fúrótokmánytüske
T-horonyanyák
Opcionális:
Közvetlen befogású gyorsbefogó fúrótokmány MK2, 1–16 mm, legfeljebb 6000 ford./perc
Közvetlen befogású gyorsbefogó fúrótokmány MK2, 1–13 mm, legfeljebb 8000 ford./perc
Fúrótokmánytüske MK2/B16
HSS csigafúrókészlet MK2 Morse-kúppal
SPW 10 befogószerszám-készlet
SPW 14 befogószerszám-készlet
Menetfúró tokmány betétekkel, MK2, M3–M12
KMS 2 hűtőfolyadék-tömlő mágneses talppal
MMC 1 hűtő-kenő folyadék porlasztó
Univerzális hűtőfolyadék-rendszer, 230 V
Leszorítókészlet 14 mm-es asztalhoronyhoz, M12
41 részes fúrókészlet, 6–10 mm, 0,1 mm-es lépcsőkben
25 részes fúrókészlet, 1–13 mm
DKC 16 gyorsbefogó fúrótokmány, 0–16 mm
DKC 13 gyorsbefogó fúrótokmány, 0–13 mm
Precíziós gyorsbefogó fúrótokmány, 1–10 mm, B16
