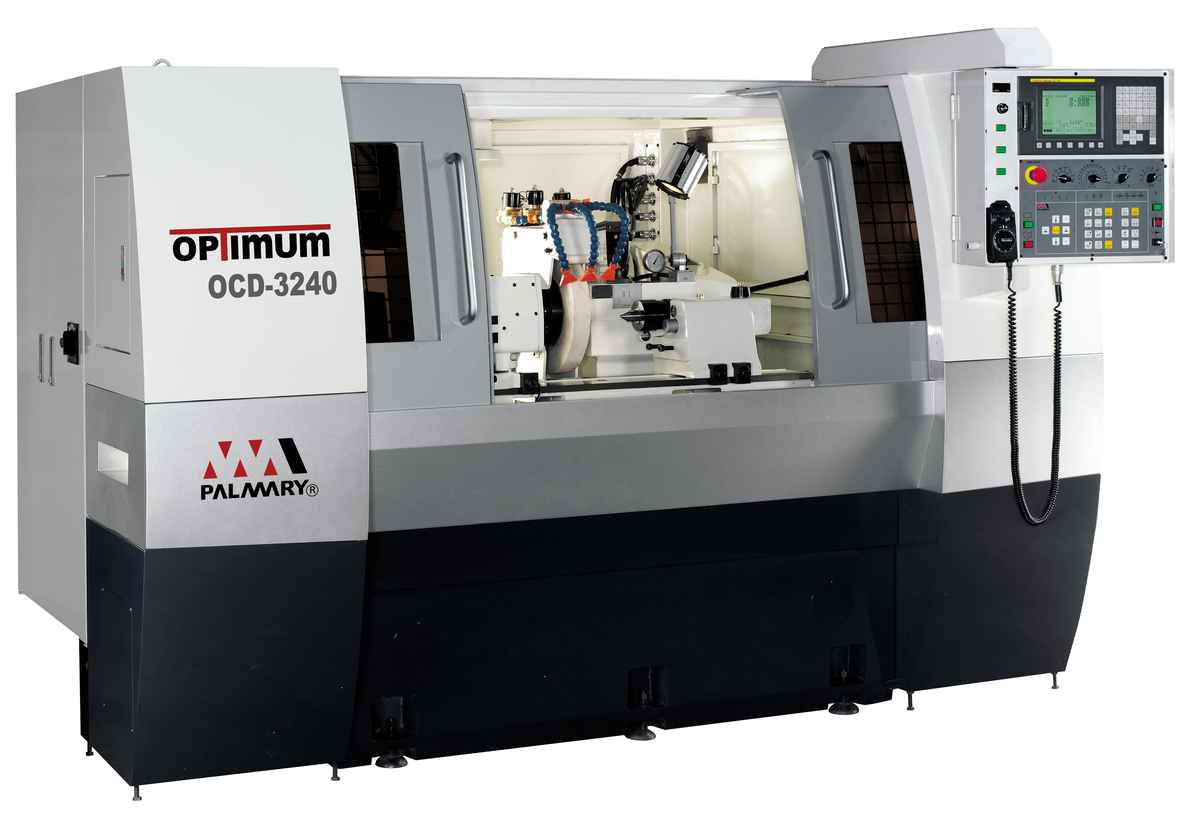

OCD CNC CYLINDRICAL GRINDER W. STANDARD ACC.WITH 2-AXIS CONTROL , SEMI-ENCLOSED SPLASH GUARD
• A gép szerkezete minőségi Meehanit szürkeöntvénybőlhőkezeléssel, a csúszófelület indukciós edzéssel készül a maximális stabilitás érdekében
• Az ágyszerkezet súlypontja alacsonyan van, mely növelia stabilitást
• A szánvezetékek nagy frekvencián edzett és precíziósanköszörültek, ezáltal rendkívül kopásállóak
• A nikkel-króm molibdén ötvözetű főorsó többféle hőkezelésieljárás után külső felületén HRC62 belsejében HRC 25-30 keménységű ezáltal rendkívül szívós és hosszú élettartamú.
• Az orsó tengelye preciziós kézzel hántolt bronz hidrosztatikus csapágyakon fut, ami magas sebességet tesz lehetővé, alacsony hőtermelés mellett, a megfelelő olajfilm megelőzi a fém fémmel való érintkezését, ezzel garantálja a kimagasló élettartamot és hosszantartó pontosságot
• A szánvezetékek kenését a továbbfejlesztett automatikus olajzórendszer végzi, ezáltal a mozgás rendkívül simán működik, az előtolás és a köszörülés pontossága kiváló
• Az opcionálisan rendelhető mérőlécekkel pontosabb pozícionálás érhető el
Műszaki adatok:
Asztal fölötti elfordulás 320 mm
Csúcsok közti távolság 600 mm
Maximális külső köszörülhető átmérő 300 mm
Maximális terhelése a csúcsoknak 150 kg
Köszörűkorong O.D. x Width x I.D. 355*50*127(152.4) mm
Kerületi sebesség 30 m/s
Fordulatszám 1783/1940 RPM
Köszörűkorong fej Gyorsjárat 6 m/min
Korongfej min. beviteli osztása (mm) 0,001 (0,0001)
Elfordulási szög 0~12°
Munkaorsó fej
Elfordulási szög 120° (+90°~ -30°)
Orsókúp MT: 4
Fokozatmentes orsófordulat 10 ~ 500 ford/perc
Szegnyereg
Orsókúp MT: 4
Munkaút 25 mm
Motor teljesítmény
Köszörűkorong orsó 3.7 kw (4P)
Munkaorsó 0.8 kw (4P)
Munkaorsó előtolómotor 0.85 kw (servo motor)
Asztal előtolómotor 1.30 kw (servo motor)
Hidraulikus pumpa 0.75 kw (6P)
Köszkorongorsó hidr pumpa 0.18 kw (2P)
Hűtőfolyadék pumpa 0.18 kw (2P)
Furatköszörű motor 0.75 kw (4P)
EgyébKorong tengely olajozó tartály 12 L
Hidraulikus folyadék tartály 65 L
Elektromos csatl. 400V/3ph
Control circuit: 24VDC
Gép nettó tömege (kg) 3200/3400
Vezérlés: Fanuc 0iCNC vezérlőrendszer:Fanuc 0i TD vezérlés ,program tárhely 160 MB, 32 szerszám memória
Kijelzi az orsósebességet, T-kódot, munkadarab mennyiséget és a megmunkálási időtMDI működés, vészleállító
Automatikus koordináta beállítás
Z-tengely egyidejű vezérlése
Legkisebb léptetés- 0.001 mm.
Gyorsmenet szabályzás 0, 25, 50, 100 %
Egyenletes gyorsulás/ lassulás köszörülés után
Előtolás interpolációElőtolás szabályzás 0-tól 150%-ig
PozicionálásLineáris interpoláció
Körkörös interpoláció
Referencia visszaállás ellenőrzés
G-kód programozás
Egyedileg megadható makroprogram, tárolt köszörülési ciklusok
Inch/metrikus átváltás
X-tengely átmérő/sugár parancs
Külső adat input/output
Pozíciójel kimenet
Korongszabályzás kompenzáció
EIA/ISO automata felismerés
CRT/MDI, nagy felbontású kijelző
Öndiagnosztizáló funkció
Szerszámgeometria/kopás menedzsment
Alapfelszereltség:
1. Köszörűkorong és felfogatótárcsa
2. Gyémánt felszabályzó (Asztalra szerelt)
3. Szerszámkészlet
4. Keményfémbetétes csúcsok (2 db)
5. Hűtőrendszer
6. Hidraulika rendszer
7. Munkalámpa
8. Fröccsenésvédő burkolati elemek
9. Lineáris elmozdulásmérő rendszer
Opciós kiegészítők:
1. Furatköszörű egység (3 pofás precíziós tokmány és 20.000 ford/p orsó)
2. Gyémánt korongfelszabályzó (Szegnyeregre szerelt típus)
3. Munkadarab támaszték
4. 2-pontos állóbáb
5. 3 ponton támasztó állóbáb
6. 3 pofás precíziós tokmány
7. 4 pofás precíziós tokmány
8. Mágneses leválasztóval szerelt hűtőrendszer
9. Mágneses leválasztóval és papírszűrővel szerelt hűtőrendszer
10. Korong kiegyensúlyozó állvány
11. Munkadarab átmérő munkafolyamat közbeni mérőrendszer
12. Munkadarab váll bemérőrendszer
13. Korong rezgés/vibrációmérő rendszer,
14. Ütközésvédelem
15. Lineáris elmozdulásmérő rendszer (vezérlés korrekció)
16. Automatikus köszörűkorong-kiegyensúlyozó berendezés
17. Olajköd elszívó,
18. Teljesen zárt munkatér
19. Hidraulikus szegnyereg
