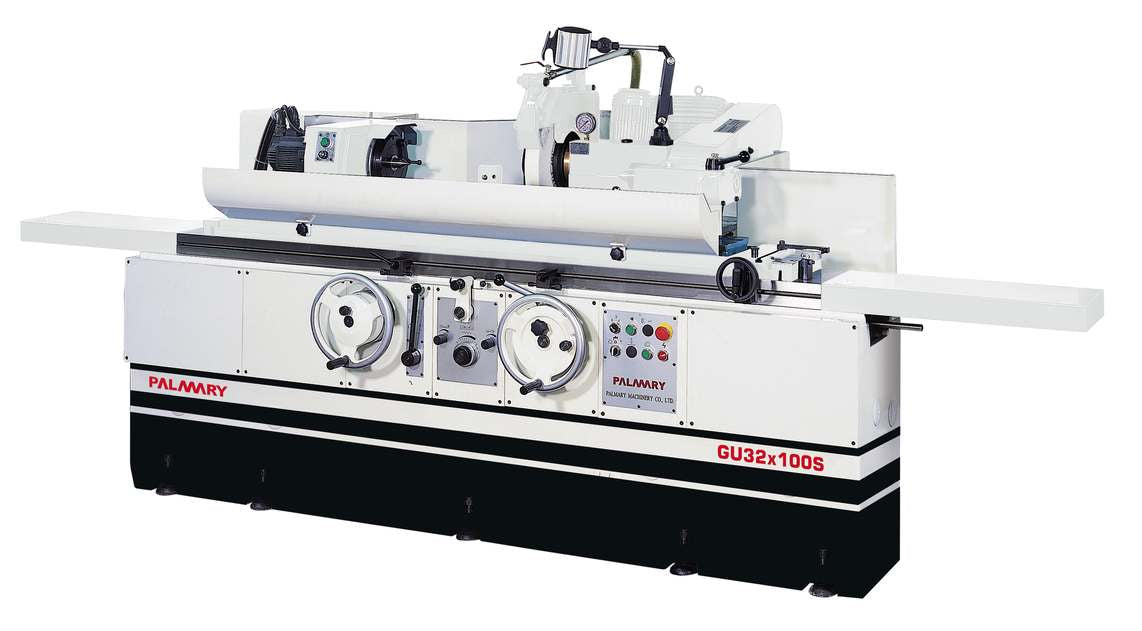

UNIVERSAL CYLINDRICAL GRINDER W. STANDARD ACC.
Meggyőző érvek:
· A gép szerkezete minőségi Mechanit szürkeöntvényből
hőkezeléssel készül a maximális stabilitás érdekében
· A szánvezetékek nagy frekvencián edzett és precíziósan
köszörült darabok, ezáltal rendkívül kopásállóak
· Többféle csúcstávolsággal és elfordulással választható
kivitelek
· A nikkel-króm molibdén ötvözetű főorsó többféle hőkezelési
eljárás után külső felületén HRC62 belsejében HRC
25-30 keménységű és ezáltal rendkívül szívós és hosszú
élettartamú.
· Az orsó preciziós hidrosztatikus csapágyaban fut, ami
garantálja a kimagasló pontosságot és a kopásállóságot
· Az orsóház +90° és -30° között elforgatható
· Minden vezeték automatikus olajozórendszerrel van
ellátva a rezgésmentes finom mozgások és precíz köszörülési
paraméterek érdekében
· Az orsó sebessége 16 és 450 ford/perc érték között állítható,
a GU 20-as szérián frekvenciaváltóval, a GU 32 és
GU 42 szériákon szervómotorral
· Félautomatikus asztalelőtolás, hidraulikusan vezérelt
hosszirányú mozgatás
· A köszörűkorong fej manuális és gyorselőtolást is lehetővé
teszi
Alapgép standard tartozékokkal. CEmegfelelosségi nyilatkozat.
MODEL GU32/42 x 100S GU32/42 x 150S
KAPACITÁS
Csúcstávolság 1000mm (GU32/42x100S) 1500mm (GU32/42x150S)
Asztal feletti elfordulás 320mm (GU32) 420mm (GU42)
Csúcsok közötti max. terhelés 100kg (GU32) / 150kg (GU42)
Max. köszörülési külső átmérő 280 / 380 mm(GU32) 380 mm(GU42)
KÖSZÖRŰKO- Elfordulás ±30°
RONG FEJ Kézi távolság 160
Aut.gyors előtolás 40
Csúszószán mellék-elmozdulása 95 ( teljes: 255mm )
Min.beállítási egység 0,0025mm
Kézikerék egy fordulata, ( fok ) 2 (0,005) mm
Kézikerék egyenes előtolásban 0-0,35 mm
KÖSZÖRŰKORONG Mérete Ø355 / Ø127– 50 mm
Sebesség (ékszíjas tip.) 1783 / 1940 min-1
ORSÓHÁZ Elfordulási szög 120° ( +90°, -30° )
Orsókúp MK 4
Orsó fordulat ( változtat-ható ) 16-450 min-1
Max.orsó terhelés 35 kg
(szerszámbefogóval együtt) (max. hossz:: 150 mm)
SZEGNYEREG Szegnyereg csatlakozása MK 4
Löket 25 mm
ASZTAL Elfordulás szöge 10° (GU32)
8° (GU42)
Hosszirányú sebesség 50-4000 mm/min
Aut. váltakozómozgás min. lökete 3mm
Kézikerék egy fordulatá- 20mm (2mm)
ra eső előtolás ( 2 lépés)
MOTOR Főmotor 3,75kW (4P)
Munka orsó 1,3 kW (szervómotor)
Hidraulika szivattyú 0,75 kW (6P)
Köszörűkorong fej kenőszivattyú 0,18 kW (2P)
Hűtőszivattyú 0,18 kW (2P)
Furatköszörű orsó 0,75 kW (2P)
TARTÁLYOK
Köszörűkorong fej kenőszivattyú 12 ℓ
Hidraulika szivattyú 65 ℓ
Hűtőszivattyú 100 ℓ
NETTÓ TÖMEG Kg 4200 / 4400
semi-enclosed splash guard
