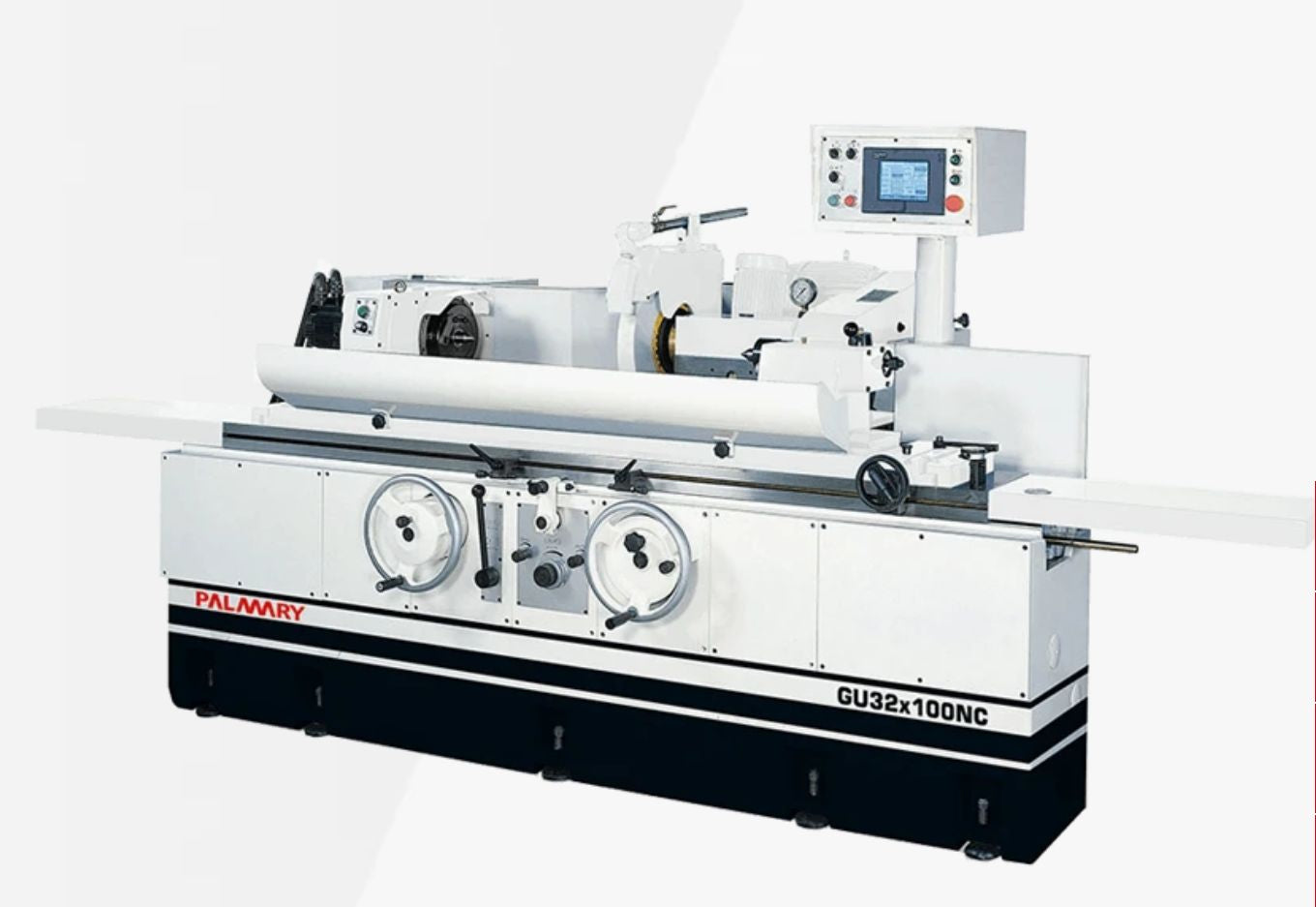

A Palmary GU széria NC-vezérlésű csúcsköszörűi a tajvani precíziós gépgyártás csúcsát képviselik, ahol az automatizált ciklusok és a mikronpontos megmunkálás garantálja a hibátlan felületminőséget. Az intuitív NC-interfész és a rendkívül merev gépágy minimálisra csökkenti a beállítási időt, így Ön még a legkomplexebb alkatrészeknél is drasztikus hatékonyságnövekedést érhet el. Válassza a Palmary technológiáját, ha olyan hosszú távú befektetést keres, amely a maximális ismétlési pontosság mellett versenyelőnyt biztosít Önnek a legigényesebb ipari szegmensekben is!
Meggyőző érvek:
· A gép szerkezete minőségi Mechanit szürkeöntvényből
hőkezeléssel készül a maximális stabilitás érdekében
· A szánvezetékek nagy frekvencián edzett és precíziósan
köszörült darabok, ezáltal rendkívül kopásállóak
· Többféle csúcstávolsággal és elfordulással választható
kivitelek
· A nikkel-króm molibdén ötvözetű főorsó többféle hőkezelési
eljárás után külső felületén HRC62 belsejében HRC
25-30 keménységű és ezáltal rendkívül szívós és hosszú
élettartamú.
· Az orsó preciziós hidrosztatikus csapágyaban fut, ami
garantálja a kimagasló pontosságot és a kopásállóságot
· Az orsóház +90° és -30° között elforgatható
· Minden vezeték automatikus olajozórendszerrel van
ellátva a rezgésmentes finom mozgások és precíz köszörülési
paraméterek érdekében
· Az orsó sebessége 16 és 450 ford/perc érték között állítható,
a GU 20-as szérián frekvenciaváltóval, a GU 32 és
GU 42 szériákon szervómotorral
· Félautomatikus asztalelőtolás, hidraulikusan vezérelt
hosszirányú mozgatás
· A köszörűkorong fej manuális és gyorselőtolást is lehetővé
teszi
Az NC kivitel:
· NC számítógépes vezérléssel ellátva, ami kényelmesebb
felhasználást biztosít
· Az előtolást minden esetben szervómotor végzi
· Az NC-vezérelt gépeknél a min. beállítási egység 0,001
mm, a fej NC előtolási mértéke pedig 0-99 mm
CE megfelelosségi nyilatkozat.
PARAMÉTEREK
csúcstávcsúcstáv 1500mm
az asztal feletti elfordulás 320mm
Max. csúcsterhelések 35 kg
max, külso köszörülési átm. 280 mm
KÖSZÖRUFEJ
elfordulási szög + 30 °
kézi távolság 160mm
auto gyors elotolás 40
siklóülék kieg. áthelyezés 95
szakaszos elotol (vált.ható) 0,001
automata elotolás 2 ( 0.005 )
NC előtolás 0-99mm
KÖSZÖRŰKORONG Mérete Ø355 / Ø127– 50 mm
Sebesség (ékszíjas tip.) 1783 / 1940 min-1
ORSÓHÁZ Elfordulási szög 120° ( +90°, -30° )
Orsókúp MK 4
Orsó fordulat ( változtat-ható ) 16-450 min-1
Max.orsó terhelés 35 kg
(szerszámbefogóval együtt) (max. hossz:: 150 mm)
SZEGNYEREG Szegnyereg csatlakozása MK 4
Löket 25 mm
ASZTAL Elfordulás szöge 10° (GU32)
8° (GU42)
Hosszirányú sebesség 50-4000 mm/min
Aut. váltakozómozgás min. lökete 3mm
Kézikerék 1 fordra eső előtol (2 lépés) 20mm (2mm)
MOTOR Főmotor 3,75kW (4P)
Munka orsó 1,3 kW (szervómotor)
Hidraulika szivattyú 0,75 kW (6P)
Köszörűkorong fej kenőszivattyú 0,18 kW (2P)
Hűtőszivattyú 0,18 kW (2P)
Furatköszörű orsó 0,75 kW (2P)
TARTÁLYOK Köszörűkorong fej kenőszivattyú 12 ℓ
Hidraulika szivattyú 65 ℓ
Hűtőszivattyú 100 ℓ
NETTÓ TÖMEG Kg 4200
NC vezérlés
A Palmary GU széria NC (Numerical Control) vezérlése az egyszerűbb kézi gépekkel szemben jelentős automatizálást és ismétlési pontosságot tesz lehetővé. Az NC-rendszeren keresztül az alábbi fő funkciókat és ciklusokat vezérelheti:
1. Automatikus köszörülési ciklusok:
A vezérlés segítségével előre programozható a teljes folyamat, így a gép emberi beavatkozás nélkül végzi el a:
Nagyolást: Gyors anyageltávolítás meghatározott fogásvétellel.
Simítást: Finom megmunkálás a végső méret és felületi érdesség eléréséhez.
Szikráztatást (Spark-out): Időzített menetek fogásvétel nélkül, a maradék feszültség és egyenetlenség eltüntetésére.
2. Mozgásvezérlés és Pozicionálás:
Fogásvétel szabályozása: Az X-tengely (keresztirányú előtolás) precíz, léptetett mozgatása mikronos pontossággal.
Asztalmozgás (Z-tengely): Beállítható a köszörülési hossz, a fordulópontok és az asztal sebessége a palástköszörülés során.
Beszúró köszörülés (Plunge grinding): Olyan ciklusok vezérlése, ahol a korong hosszirányú mozgás nélkül, csak sugárirányban hatol az anyagba.
3. Technológiai paraméterek kezelése:
Fordulatszám-szabályozás: A munkadarab-orsó és (opcionálisan) a köszörűkorong sebességének összehangolása az anyagminőséghez.
Automatikus kompenzáció: A vezérlés képes korrigálni a méreteket a korong kopása vagy a szabályozás (lehúzás) utáni átmérőváltozás alapján.
Programtárolás: Különböző munkadarabokhoz tartozó beállítások elmenthetők, így az átállás egy új alkatrészre töredékidőt vesz igénybe.
Szállított tartozékok:
1. Köszörülési tartozékok:
Köszörűkorong és korongtárcsa: Egy darab standard köszörűkorong a felfogó tárcsával együtt.
Gyémántlehúzó készülék: A korong szabályozásához és profilozásához szükséges asztalra szerelt egység.
Kiegyensúlyozó tengely: A korong statikus kiegyensúlyozásához.
2. Munkadarab-rögzítés és alátámasztás
Állócsúcsok: Edzett acél vagy keményfém betétes csúcsok a főorsóba és a szegnyeregbe.
Hajtótárcsa és menesztőszív: A csúcsok közötti forgatáshoz szükséges alapvető tartozékok.
Szegnyereg (Tailstock): Manuális vagy lábpedállal működtethető hidraulikus kivitel (típustól függően opció).
3. Technológiai rendszerek:
Teljes hűtőfolyadék-rendszer: Tartállyal, szivattyúval és állítható fúvókákkal a munkaterület hűtéséhez.
Kenési rendszer: Automatikus központi kenőegység, amely gondoskodik a vezetékek és a golyósorsók élettartamáról.
Munkatér-megvilágítás: Nagy fényerejű, vízálló LED-lámpa a precíz munkavégzéshez.
4. Vezérlés és kezelés:
NC-vezérlő egység: A ciklusok programozásához szükséges kezelőpanel.
Szerszámkészlet: A gép beállításához és napi karbantartásához szükséges alapvető kéziszerszámok.
Szintező elemek: Rezgéscsillapító talpak és szintezőcsavarok a pontos telepítéshez.
