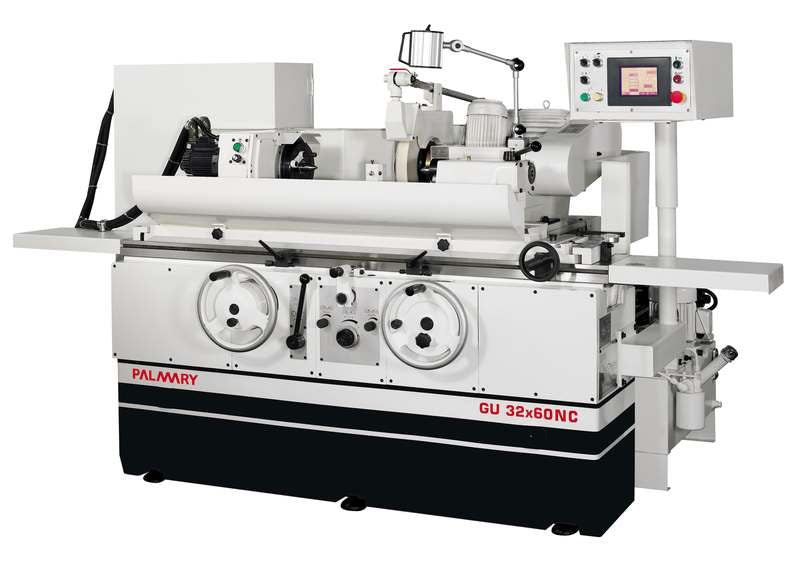

NC CYLINDRICAL GRINDER W. STANDARD ACC.
Meggyőző érvek:
· A gép szerkezete minőségi Mechanit szürkeöntvényből
hőkezeléssel készül a maximális stabilitás érdekében
· A szánvezetékek nagy frekvencián edzett és precíziósan
köszörült darabok, ezáltal rendkívül kopásállóak
· Többféle csúcstávolsággal és elfordulással választható
kivitelek
· A nikkel-króm molibdén ötvözetű főorsó többféle hőkezelési
eljárás után külső felületén HRC62 belsejében HRC
25-30 keménységű és ezáltal rendkívül szívós és hosszú
élettartamú.
· Az orsó preciziós hidrosztatikus csapágyaban fut, ami
garantálja a kimagasló pontosságot és a kopásállóságot
· Az orsóház +90° és -30° között elforgatható
· Minden vezeték automatikus olajozórendszerrel van
ellátva a rezgésmentes finom mozgások és precíz köszörülési
paraméterek érdekében
· Az orsó sebessége 16 és 450 ford/perc érték között állítható,
a GU 20-as szérián frekvenciaváltóval, a GU 32 és
GU 42 szériákon szervómotorral
· Félautomatikus asztalelőtolás, hidraulikusan vezérelt
hosszirányú mozgatás
· A köszörűkorong fej manuális és gyorselőtolást is lehetővé
teszi
Az NC kivitel:
· NC számítógépes vezérléssel ellátva, ami kényelmesebb
felhasználást biztosít
· Az előtolást minden esetben szervómotor végzi
· Az NC-vezérelt gépeknél a min. beállítási egység 0,001
mm, a fej NC előtolási mértéke pedig 0-99 mm
Alapgép standard tartozékokkal. CEmegfelelosségi nyilatkozat.
PARAMÉTEREK
csúcstáv 600mm
az asztal feletti elfordulás 320mm
Max. csúcsterhelések 100 kg
max, külső köszörülési átm. 300 mm
KÖSZÖRŰFEJ
elfordulási szög + 30 °
kézi távolság 160mm
auto gyors előtolás 40
siklóülék kieg. áthelyezés 95
min. állítási egység 0,001 mm
kerékelfordulásonkénti előtolás (lépcsőzés/rev.) 0~0.35
kézikerekes előtolás 2 (0,005) mm
KÖSZÖRŰKŐ külső átm. x szélesség x belső átm. 405mm*50mm*127mm
ORsÓFEJ sebességek (szalagtípus) 1783 (50 Hz) / 1940 (60 Hz)
elfordulási szög 120 ° ( + 90° , -30° )
központ tengelykúp M. T. No. 4
orsó fordulat 10~300 ( SERVO )
max terhelés 35 kg (max hossz. 150 mm)
SZEGNYEREG központ tengelykúp M. T. No. 4
orsó löket 25 mm
ASZTAL elfordulási szög -2°; +10°
kereszt- sebesség 50 - 5400mm/min
auto visszatér. mini. löket 8 mm
a kézikerék egy körülfordulása 20 mm (2 mm)
MOTOR köszörűkorong orsó 3,75 kW (4 P)
munkafej orsó 0,85 kW
hidraulikus szívattyú 0,37 kW (4 P)
kenőszívattyú 0,18 kW (4 P)
hűtőszívattyú 0,18 kW (2 P)
furatköszörű 0,75 kW (2 P)
TARTÁLY- kenőanyagtartály 9 L
TÉRFOGAT hidraulika tank 46 L
hűtőfolyadéktartály 110 L
SÚLY súly kg 2600 kg
Vezérlés:
Fokozatmentes fordulatszámváltás : 16-450ford/perc szervomotoros
Automatikus előtolás szervomotorral
Felhasználóbarát programozás, könnyű adatbevitel, gyors átváltás
automatikus és manuális előtolás között programváltás nélkül.
