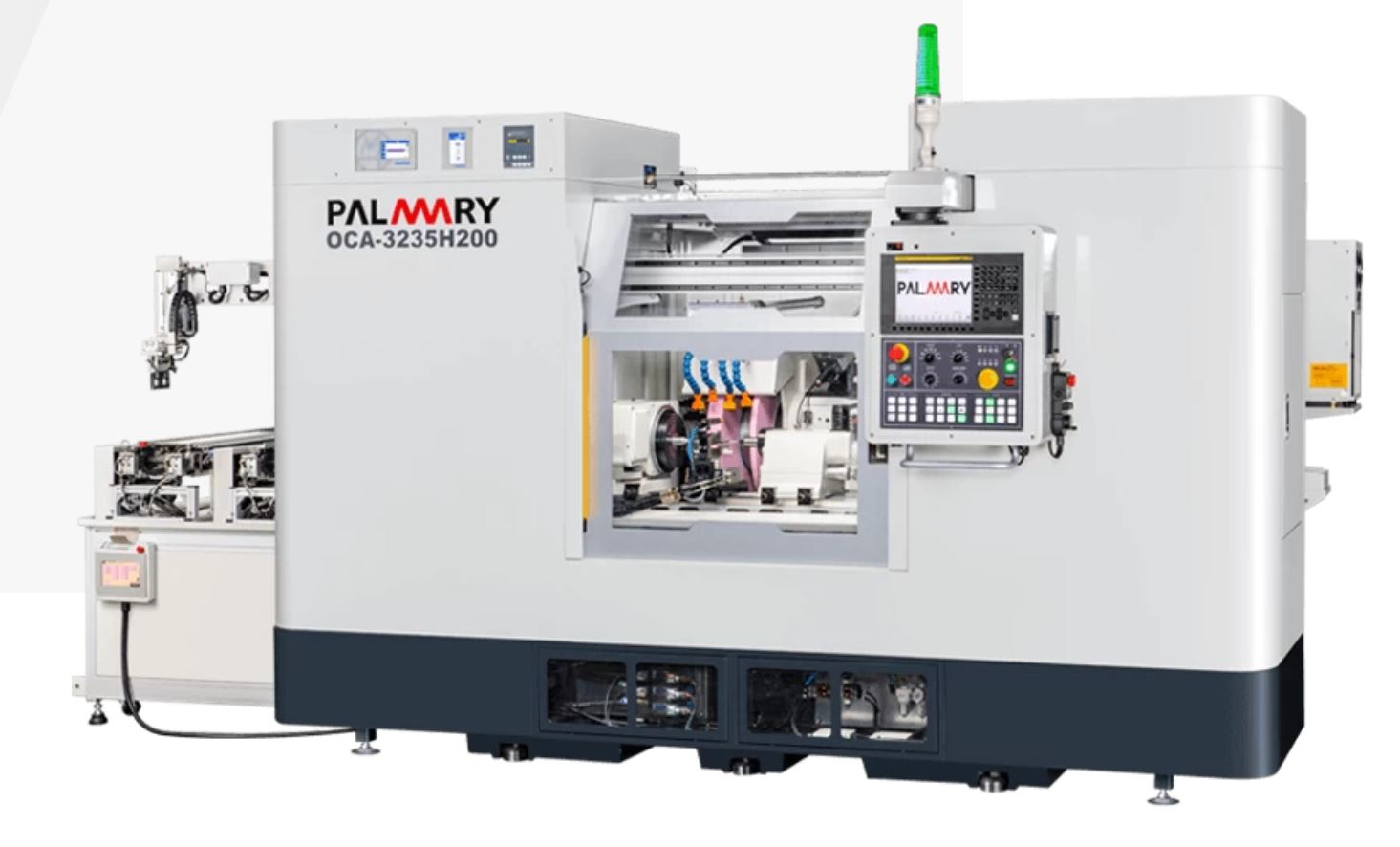

A Palmary OCA-3235H200 CNC csúcsköszörű a tajvani precíziós gyártás csúcstechnikáját hozza el az Ön műhelyébe, ahol a 200 mm-es csúcstávolság és a mikronpontos automatizálás új dimenziókat nyit a nagy precizitást igénylő alkatrészek megmunkálásában. A legmodernebb CNC vezérlés és a rendkívül merev gépágy szavatolja a tökéletes ismétlési pontosságot és a tükörsima felületminőséget, drasztikusan csökkentve a ciklusidőket és a selejtszámot. Fektessen a jövő technológiájába ezzel a robusztus erőgéppel, és biztosítsa vállalkozása számára azt a kimagasló versenyelőnyt, amelyet csak a legmagasabb szintű ipari precizitás nyújthat!
• A gép szerkezete minőségi Meehanit szürkeöntvényből hőkezeléssel, a csúszófelület indukciós edzéssel készül a maximális stabilitás érdekében
• Az ágyszerkezet súlypontja alacsonyan van, mely növeli a stabilitást
• A szánvezetékek nagy frekvencián edzett és precíziósan köszörültek és kézzel hántoltak ezáltal rendkívül kopásállóak
• A nikkel-króm molibdén ötvözetű főorsó többféle hőkezelési eljárás után külső felületén HRC62 belsejében HRC 25-30 keménységű ezáltal rendkívül szívós és hosszú élettartamú.
• Az orsó tengelye preciziós kézzel hántolt bronz hidrosztatikus csapágyakon fut, ami magas sebességet tesz lehetővé, alacsony hőtermelés mellett, a megfelelő olajfilm megelőzi a fém fémmel való érintkezését, ezzel garantálja a kimagasló élettartamot és hosszantartó pontosságot
• Palmary Hidrosztatikus főorsócsapágyazás nagy előnye a gördülő csapágyakkal szemben a kiemelkedően nagy pontosság, az egyenletes rezgésmentes futás, a nagy teherbírás, és megfelelő kenés mellett a rendkívűl hosszú élettartam
• A szánvezetékek kenését a továbbfejlesztett automatikus olajzórendszer végzi, ezáltal a mozgás rendkívül simán működik, az előtolás és a köszörülés pontossága kiváló
• Szögben állítható szegnyereg, vezérelt, hidraulikusan mozgatott orsóval
Technikai adatok:
Csúcstávolság: 350 mm
Csúcsok központi terhelhetősége: 150 kg
Max. külső köszörülési átmérő: Ø 300 mm
Köszörűkorong legnagyobb szélessége 200mm
Köszörűkorong fej előtolási sebességbe 10m/perc
Köszörűkorong sebessége: 45m/s (felületi lineáris sebesség)
Korongfej min. beviteli osztása 0,001(mm)
Köszörűkorong mérete Ø 610 x 80-200mm x Ø 203,2mm
Köszörűkorong motor 11(kW)
Munkaorsó motor 0,8(kW) szervo motor
Köszörűkorong előtoló motor 2,5(kW) szervo motor
Asztal előtoló motor 1,4(kW) szervo motor
Hidraulika tartály 60(l)
Gép nettó tömege 5600(kg)
Vezérlés:
Intuitív vezérlés, maximális hatékonyság – a PALMARY új grafikus HMI felületével!
A PALMARY legújabb fejlesztésének köszönhetően a CNC palástköszörű gépek kezelése most még egyszerűbb és gyorsabb. Az új, teljesen grafikus HMI lehetővé teszi, hogy a felhasználók programozási ismeretek nélkül, vizuális útmutatás segítségével állítsák be a gépet.
- Vizuális működtetés – köszörülési ciklusok beállítása néhány kattintással
- Folyamatvizualizáció – átlátható, valós idejű folyamatkövetés
- Saját fejlesztés – rugalmas és könnyen illeszthető egyedi igényekhez
Takarítson meg időt, növelje a termelékenységet és élvezze a felhasználóbarát kezelést – válassza a PALMARY új generációs vezérlőmegoldását!
Fanuc vezérlés amelyen a Palmary grafikus - dialógus köszörülésre optimalizált felhasználóbarát felülete fut
Kijelzi az orsósebességet, T-kódot, munkadarab mennyiséget és a megmunkálási idõt
MDI mûködés, vészleállító, Automatikus koordináta beállítás, Z-tengely egyidejû vezérlése
Legkisebb léptetés- 0.001 mm., Gyorsmenet szabályzás 0, 25, 50, 100 %
Egyenletes gyorsulás/ lassulás köszörülés után, Elõtolás interpoláció, Elõtolás szabályzás 0-tól 150%-ig
Pozicionálás: Lineáris interpoláció, Körkörös interpoláció
Referencia visszaállás ellenõrzés, ISO G-kód programozás, Egyedileg megadható makroprogram, tárolt köszörülési ciklusok
Inch/metrikus átváltás, X-tengely átmérõ/sugár parancs, Külsõ adat input/output, Poziciójel kimenet
Korongszabályzás kompenzáció, EIA/ISO automata felismerés, 9 CRT/MDI, nagy felbontású kijelzõ,
Öndiagnosztizáló funkció, Szerszámgeometria/kopás menedzsment
Alapfelszereltség:
- Köszörűkorong és felfogatótárcsa
- Gyémánt felszabályzó (Szegnyeregre szerelt)
- Keményfémbetétes csúcsok (2 db)
- Hűtőrendszer, - Hidraulika rendszer
- Munkalámpa, - Szerszámkészlet
- Fröccsenésvédő burkolati elemek
- Lineáris elmozdulásmérő rendszer
Max. External Grinding Diameter ψ300 mm
Distance Between Centers 350 mm
G.W. Size (OD x Width x ID) ψ610*150~200*203.2 mm
Grinding Wheel Motor 15HP*4P (11KW)
CNC Controller FANUC 0i-TF
The machine structure is strengthened with same design of heavy duty cylindrical grinder.
Extended Length Spindle with hydrostatic bearing construction, it adapt with 150mm or 200mm wide of grinding wheel, it can make one plunge for workpiece.
The large fully splash guard is designed for more interior space use.
The G.W. spindle is using the hydrostatic bearing system.
The slideways of the table and of the wheel head are are lubricated by the auto hydrostatic lubrication system.
The interactive interface developed by Palmary could be setting easily.
•It can correspond with grinding wheel inverter with variable speed, the standard grinding wheel linear speed 45M/sec., it can adapt with 60M/sec. (Optional).
•All the slides are hydrostatic designed for smooth move while grinding process.
•The optional accessories such as OD measuring system is possible to equip for clients use.
•The CNC conversational controller is ease of operation.
*Capacity:
Swing over table Ø320 mm
Distance between centers 350 mm
Max. external grinding diameter Ø300 mm
Max. load of centers 150 kg
*Grinding Wheel:
O.D. x Width x I.D. Ø610x150xØ203.2 mm
Surface speed 45 m/s
*Grinding wheel head:
Rapid speed 10 m/min
Min. setting unit 0.001 mm
*Table:
Rapid speed 10 m/min
Min. setting unit 0.001 mm
Swivel angle 0 – 10 degree
*Work spindle head:
Swivel angle -30 +90 degree
Center taper MT. 4
Spindle speeds (variable) r.p.m. 10-300 r.p.m.
Max. load of spindle (tool holder included) 35 kg (max. length: 150 mm)
*Tailstock:
Taper center MT. 4
Stroke 25 mm
*Controller:
Brand FANUC
*Motor:
Wheel spindle 11 kW (15HP x 4 P)
Workhead spindle 0.8 kW AC servo
Workhead spindle infeed motor 2.5 kW (servo motor)
Table infeed motor 1.4 kW (servo motor)
Hydraulic pump 0.37 kW (6P)
Wheel spindle lubrication pump 0.37 kW (2P)
Coolant pump 0.18 kW (4P)
*Tank Capacity:
Wheel spindle lubricant tank 18 L
Hydraulic fluid tank 60 L
*Power:
Total voltage 27 KVA
Pneumatic total pressure 0.6 MPA
Air consumption 21 l/min (0.021 m 3/min)
*Machine Weight:
Net weight 5600 Kg
STANDARD ACCESSORIES:
• CNC controller x 1
• Fully enclosed splash guard
• Grinding wheel and wheel flange x 1
• Flange extractor x 1
• Linear scale (X axis) x 1
• Taper fine adjustment tailstock(±0.02 mm) x 1
• Cantilever crane for wheel change x 1
• Diamond tool holder (fixed type) x 1
• Hydraulic system x 1
• Coolant system x 1
• Work lamp x 1
• Tools and tool box x 1
OPTIONAL ACCESORIES
• Wheel balancing stand and arbor
• Auto. grinding wheel balancer
• Cam locked driving dogs (6 pcs/set)
• 2-point steady rest
• Touch probe gauge
• Auto. in-process gauge
• Gap control
• Magnetic coolant separator
• Magnetic and paper filter
• Oil mist collector
• The mentioned specifications & dimensions are subject to change without notice.
