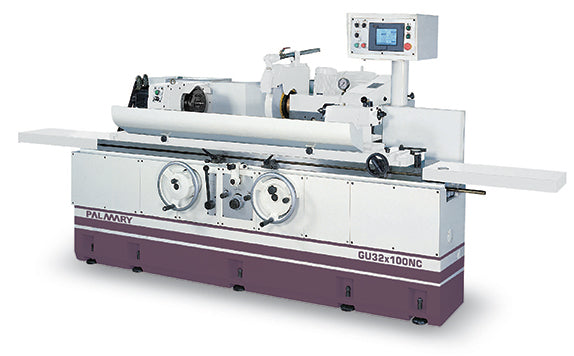

· A gép szerkezete minőségi Mechanit szürkeöntvényből hőkezeléssel készül a maximális stabilitás érdekében
· A szánvezetékek nagy frekvencián edzett és precíziósan köszörült darabok, ezáltal rendkívül kopásállóak
· Többféle csúcstávolsággal és elfordulással választható kivitel
· A nikkel-króm molibdén ötvözetű főorsó többféle hőkezelési eljárás után külső felületén HRC62 belsejében HRC 25-30 keménységű és ezáltal rendkívül szívós és hosszú élettartamú.
· Az orsó preciziós hidrosztatikus csapágyaban fut, ami garantálja a kimagasló pontosságot és a kopásállóságot
· Az orsóház +90° és -30° között elforgatható
· Minden vezeték automatikus olajozórendszerrel van ellátva a rezgés-mentes finom mozgások és precíz köszörülési paraméterek érdekében
· Az orsó sebessége 16 és 450 ford/perc érték között állítható,
· Félautomatikus asztalelőtolás, hidraulikusan vezérelt hosszirányú mozgatás
· A köszörűkorong fej manuális és gyorselőtolást is lehetővé teszi
Az NC kivitel:
· A korongelőtolást szervómotor végzi
· Az NC-vezérelt gépeknél a min. beállítási egység 0,001 mm, a fej NC előtolási mértéke pedig 0-99 mm
· Alapgép standard tartozékokkal. CEmegfelelosségi nyilatkozat.
PARAMÉTEREK
csúcstáv 1000mm
az asztal feletti elfordulás 320mm
Max. csúcsterhelések 150 kg
max, külso köszörülési átm. 280 mm
KÖSZÖRŰFEJ elfordulási szög + 30 °
kézi távolság 160mm
auto gyors elotolás 40
siklóülék kieg. áthelyezés 95
szakaszos elotol (vált.ható) 0.005-0,001
automata elotolás 2 ( 0.005 )
NC előtolás 0-99mm
KÖSZÖRŰKORONG Mérete Ø355 / Ø127– 50 mm
Sebesség (ékszíjas tip.) 1783 / 1940 min-1
ORSÓHÁZ Elfordulási szög 120° ( +90°, -30° )
Orsókúp MK 4
Orsó fordulat ( változtat-ható ) 16-450 min-1
Max.orsó terhelés 35 kg
(szerszámbefogóval együtt) (max. hossz:: 150 mm)
SZEGNYEREG Szegnyereg csatlakozása MK 4
Löket 25 mm
ASZTAL Elfordulás szöge 10° (GU32)
8° (GU42)
Hosszirányú sebesség 50-4000 mm/min
Aut. váltakozómozgás min. lökete 3mm
Kézikerék 1 fordra eső előtol (2 lépés) 20mm (2mm)
MOTOR Főmotor 3,75kW (4P)
Munka orsó 1,3 kW (szervómotor)
Hidraulika szivattyú 0,75 kW (6P)
Köszörűkorong fej kenőszivattyú 0,18 kW (2P)
Hűtőszivattyú 0,18 kW (2P)
Furatköszörű orsó 0,75 kW (2P)
TARTÁLYOK Köszörűkorong fej kenőszivattyú 12 ℓ
Hidraulika szivattyú 65 ℓ
Hűtőszivattyú 100 ℓ
NETTÓ TÖMEG Kg 3800
PLC vezérelt érintőképernyős vezérléssel
· A korongelőtolást szervómotor végzi
· Az NC-vezérelt gépeknél a min. beállítási egység 0,001 mm, a fej NC előtolási mértéke pedig 0-99 mm
· Alapgép standard tartozékokkal. CEmegfelelosségi nyilatkozat.
Szállított tartozékok:
- Köszörűkorong, felfogató tárcsával, - Korong felszabályzó (asztalra szerelhető változat), - Hűtőrendszer, hidraulika rendszer, - Géplámpa, kezelő szerszámok
