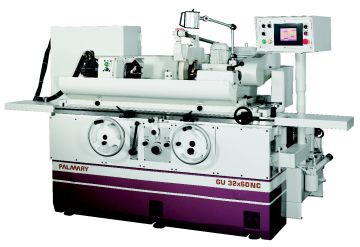

NC CYLINDRICAL GRINDING MACHINE
Meggyőző érvek:
· A gép szerkezete minőségi Mechanit szürkeöntvényből
hőkezeléssel készül a maximális stabilitás érdekében
· A szánvezetékek nagy frekvencián edzett és precíziósan
köszörült darabok, ezáltal rendkívül kopásállóak
· Többféle csúcstávolsággal és elfordulással választható
kivitelek
· A nikkel-króm molibdén ötvözetű főorsó többféle hőkezelési
eljárás után külső felületén HRC62 belsejében HRC
25-30 keménységű és ezáltal rendkívül szívós és hosszú
élettartamú.
· Az orsó preciziós hidrosztatikus csapágyaban fut, ami
garantálja a kimagasló pontosságot és a kopásállóságot
· Az orsóház +90° és -30° között elforgatható
· Minden vezeték automatikus olajozórendszerrel van
ellátva a rezgésmentes finom mozgások és precíz köszörülési
paraméterek érdekében
· Az orsó sebessége 16 és 450 ford/perc érték között állítható,
a GU 20-as szérián frekvenciaváltóval, a GU 32 és
GU 42 szériákon szervómotorral
· Félautomatikus asztalelőtolás, hidraulikusan vezérelt
hosszirányú mozgatás
· A köszörűkorong fej manuális és gyorselőtolást is lehetővé
teszi
Az NC kivitel:
· NC érintőképernyős PLC vezérléssel ellátva, ami kényelmesebb
felhasználást biztosít
· Az előtolást minden esetben szervómotor végzi
· Az NC-vezérelt gépeknél a min. beállítási egység 0,001
mm, a fej NC előtolási mértéke pedig 0-99 mm
PARAMÉTEREK
csúcstávcsúcstáv 400mm
az asztal feletti elfordulás 200mm
Max. csúcsterhelések 60 kg
max, külső köszörülési átm. 160 mm
KÖSZÖRŰFEJ
elfordulási szög + 30 °
kézi távolság 135mm
auto gyors előtolás 25
siklóülék kiegészítő áthelyezés 95
szakaszos előtölás (vált.ható) 0.005
automata előtolás 1 ( 0.0025 )
kerékelfordulásonkénti előtolás (lépcsőzés/rev.) 0~0.35
kézikerekes előtolás
KÖSZÖRŰKŐ külső átm. x szélesség x belső átm. 305mm*38mm*127mm
ORsÓFEJ sebességek (szalagtípus) 2085 / 2495
elfordulási szög 120 ° ( + 90° , -30° )
központ dőlés M. T. No. 3
orsó fordulat 16~450 (frekvenciaátalakító )
SZEGNYEREG központ dőlés M. T. No. 3
orsó löket 20 mm
ASZTAL elfordulási szög 12.5 °
kereszt- sebesség 50 / 4000mm/min
auto visszatér. mini. löket 3 mm
a kézikerék egy körülfordulása 20 mm
MOTOR köszörűkorong orsó 3 HP ( 4 P )
munkafej orsó 1 HP ( 4 P )
hidraulikus szívattyú 1 HP ( 6 P )
kenőszívattyú 1/4 HP ( 2 P )
hűtőszívattyú 1/4 HP ( 2 P )
TARTÁLY- kenőanyagtartály 12 L
TÉRFOGAT hidraulika tank 65 L
hűtőfolyadéktartály 150 L
SÚLY súly kg 2000 kg
· NC érintőképernyős PLC vezérléssel ellátva, ami kényelmesebb
felhasználást biztosít
· Az előtolást minden esetben szervómotor végzi
· Az NC-vezérelt gépeknél a min. beállítási egység 0,001
mm, a fej NC előtolási mértéke pedig 0-99 mm
Alapgép standard tartozékokkal.
Árban foglalt opciós tartozékok: Gyémánt köszörukorong felszabályzó asztalra szerelheto
meneszto klt., futóbáb, tokmány, mágneses hutofolyadék szeparátor, papír filter,
tengely-korong balnszírozó CEmegfelelosségi nyilatkozat.
