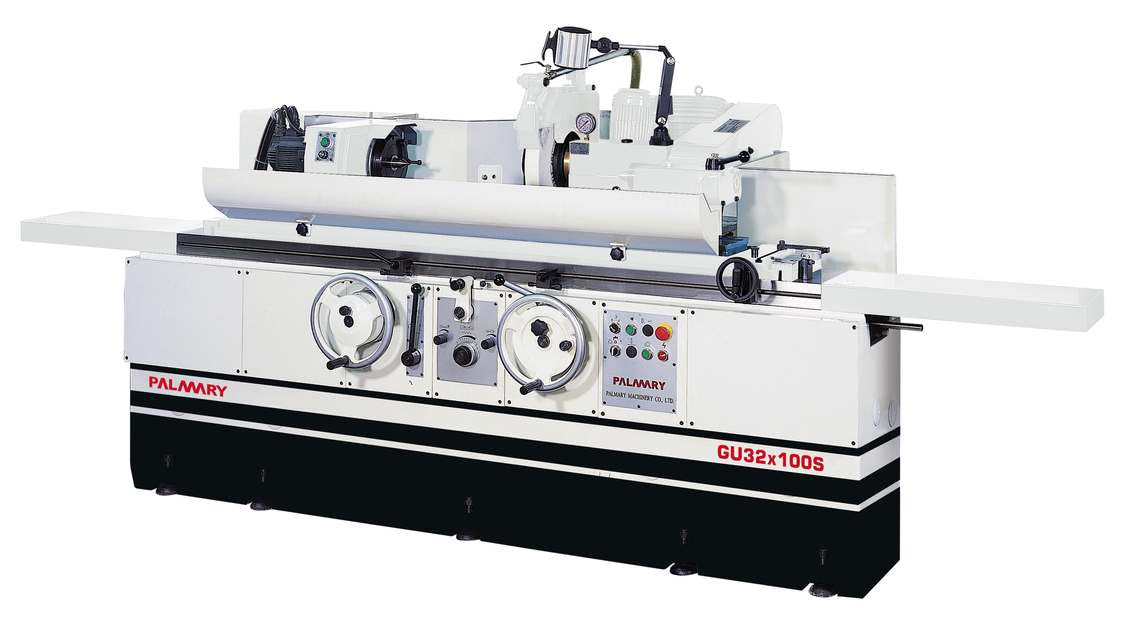

A PALMARY GU32x100S precíziós, szervomotoros palástköszörűgép 1000 mm csúcstávval, 300 mm köszörülési átmérővel és hidrosztatikus köszörűorsó-csapágyazással, külső és homlokköszörüléshez is.
A PALMARY GU32x100S kézi kezelésű, szervomotoros palástköszörűgép, amely 1000 mm-es csúcstávolságával és Ø300 mm-es maximális külső köszörülési átmérőjével egyedi, valamint kis- és közepes sorozatú megmunkálási feladatokra alkalmazható. Egyenes beszúró-, váll-, hosszanti, homlok- és kúpköszörülésre, opcionális furatköszörű berendezéssel pedig belső felületek megmunkálására is használható. Szerszámgyártó, gépgyártó és karbantartó műhelyek precíz tengely- és forgástest-megmunkálási feladataihoz kínál rugalmas megoldást.
A 150 kg-os csúcsok közötti terhelhetőség, a nagyméretű munkatér és a többféle köszörülési eljárás együttesen széles munkadarabválaszték megmunkálását teszi lehetővé. A hidrosztatikus köszörűorsó-csapágyazásnál nincs közvetlen fémes érintkezés, ami mérsékli a súrlódást, a hőképződést és a hődeformációt. A precíziós csapágyazású munkafej, a fokozatmentesen szabályozható munkadarab-fordulatszám és a finom, 0,001 mm-es beállítási lehetőség stabil megmunkálási feltételeket biztosít.
A gép különleges hidrosztatikus csapágyazású köszörűorsóval készül. Az ötvözött acélból gyártott orsót normalizálásnak, nemesítésnek, cementálásnak és mélyhűtéses kezelésnek vetik alá, majd precíziós köszörüléssel és tükörfelület-kikészítéssel munkálják készre. A -30° és +90° között elfordítható munkafej, valamint a -3° és +8° között állítható munkaasztal kúpos felületek köszörülését is támogatja. Az opcionális furatköszörű berendezés, a különböző korongszabályozók, tokmányok és állóbábok a gépet az egyszerűbb palástköszörűknél sokoldalúbbá teszik.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: hagyományos, szervomotoros palástköszörűgép
Kivitel: kézi kezelésű, hidraulikus asztalmozgatású GU-S gazdaságos sorozat
Nettó tömeg: 3200 kg
Hosszúság: 4822 mm
Szélesség: 1754 mm
Magasság: 1440 mm
Csúcsvonal magassága: 1080 mm
Megmunkálási kapacitás:
Asztal feletti elforduló átmérő: Ø320 mm
Csúcstávolság: 1000 mm
Maximális külső köszörülési átmérő: Ø300 mm
Maximális munkadarabtömeg csúcsok között: 150 kg
Megmunkálási lehetőségek:
Egyenes beszúróköszörülés: igen
Vállköszörülés: igen
Hosszirányú palástköszörülés: igen
Homlokköszörülés: igen
Kúpköszörülés: igen
Furatköszörülés: opcionális
Köszörűkorong:
Köszörűkorong külső átmérője: Ø405 mm
Köszörűkorong szélessége: 50 mm
Köszörűkorong furatátmérője: Ø127 mm
Köszörűkorong kerületi sebessége: 33 m/s
Köszörűfej keresztirányú mozgása – X-tengely:
Kézi mozgástartomány: 160 mm
Automatikus gyors előtolási sebesség: 40 m/perc
Maximális löket: 250 mm
Legkisebb beállítási egység: 0,001 mm
Kézikerék elmozdulása fordulatonként: 2 mm
Kézikerék osztásértéke: 0,005 mm
Munkaasztal hosszirányú mozgása – Z-tengely:
Asztal hosszirányú sebessége: 1,5 m/perc
Maximális asztallöket: 1110 mm
Automatikus irányváltás minimális lökete: 8 mm
Kézikerék elmozdulása fordulatonként, két fokozatban: 20 mm / 2 mm
Munkaasztal elfordítási tartománya: -3° és +8°
Munkafej:
Munkafej elfordítási tartománya: -30° és +90°
Munkafej csúcskúpja: Morse 4
Munkafej-főorsó fordulatszám-tartománya: 10-300 ford./perc
Fordulatszám-szabályozás: fokozatmentes
Munkafej-főorsó maximális terhelése befogókészülékkel együtt: 35 kg
A maximális terheléshez megadott legnagyobb hossz: 150 mm
Szegnyereg:
Szegnyereg csúcskúpja: Morse 4
Szegnyereghüvely löket: 25 mm
Szegnyereg finombeállítási tartománya: ±0,03 mm
Köszörűorsó szerkezete:
Köszörűorsó csapágyazása: speciális hidrosztatikus csapágyazás
Köszörűorsó anyaga: kiváló minőségű ötvözött acél
Köszörűorsó hőkezelése: normalizálás, nemesítés, cementálás és mélyhűtéses kezelés
Köszörűorsó felületkikészítése: precíziós köszörülés és tükörfelület-kikészítés
Motoradatok:
Köszörűkorong-főorsó motorja: 5,5 kW, 4 pólusú
Munkafej-főorsó motorja: 1,3 kW, 4 pólusú, frekvenciaszabályozott
Hidraulikaszivattyú motorja: 0,37 kW, 4 pólusú
Köszörűorsó kenőszivattyújának motorja: 0,18 kW, 4 pólusú
Hűtőfolyadék-szivattyú motorja: 0,18 kW, 2 pólusú
Opcionális furatköszörűorsó motorja: 0,75 kW, 2 pólusú
Elektromos adatok:
Teljes elektromos teljesítményigény: 10 kVA
Tartálykapacitások:
Köszörűorsó-kenőolaj tartálya: 9 l
Hidraulikaolaj-tartály: 63 l
Hűtőfolyadék-tartály: 110 l
Vezérlés:
Hagyományos, szervomotoros gépvezérlés:
A GU32x100S nem CNC-vezérlésű gép, hanem a PALMARY kézi kezelésű, szervomotoros sorozatának tagja. Az S kivitel hidraulikus köszörűfej-gyorsmozgást és szervomotoros, programozható előtolást biztosít. A kezelőpanel külön kapcsolókat biztosít a munkafej, a hidraulika, a köszörűkorong-főorsó és a hűtőrendszer működtetéséhez, valamint vészleállítóval és üzemjelző lámpával rendelkezik.
Műszaki adatok:
Vezérlés típusa: hagyományos, kézi kezelésű szervomotoros gépvezérlés
CNC-vezérlés: nincs
Köszörűfej gyorsmozgása: hidraulikus
Köszörűfej finomelőtolása: szervomotoros, programozható
Munkaasztal mozgatása: hidraulikus és kézi
Hűtőfolyadék vezérlése: automatikus / kézi
Biztonsági kezelőszerv: vészleállító
Üzemállapot visszajelzése: üzemjelző lámpa
Kezelőpanel fő funkciói: munkafej, hidraulika, köszörűkorong-főorsó és hűtőfolyadék-rendszer vezérlése
Opcionális funkciók vezérlése: furatköszörűorsó kiválasztása és a korongszabályozó hidraulikus munkahengerének bal/jobb mozgatása
Digitális helyzetkijelző: a rendelkezésre álló gyári források nem igazolják alapfelszereltségként
Fordulatszám-kijelzés: a rendelkezésre álló gyári források nem részletezik
Alapfelszereltség:
Köszörűkorong és korongkarima, 1 készlet
Köszörűkorong-hajtás frekvenciaváltója
Asztalra szerelt gyémántszerszám-tartó
Keményfém hegyű munkadarabcsúcsok, 2 db/készlet
Elektromos vezérlőrendszer
Hidraulikaolaj-tartály szivattyúval
Hűtőfolyadék-tartály szivattyúval
Munkalámpa
Szerszámkészlet, szintezőtalpak és szerszámosláda
Opcionális:
Furatköszörülés:
Furatköszörű berendezés egy köszörűorsóval
Köszörűkorong-szabályozó és profilozó berendezések:
Közös gyémántszerszám-tartó külső és belső köszörűkorongok szabályozásához, felfelé nyíló kivitel
Szegnyeregre szerelt gyémántszerszám-tartó
Közös gyémántszerszám-tartó külső és belső köszörűkorongok szabályozásához, oldalra nyíló kivitel
Szögszabályozó készülék
Rádiuszszabályozó készülék
Kézi köszörűkorong-profilozó berendezés automatikus kompenzáció nélkül
Munkadarab-befogás és alátámasztás:
Bütykös rögzítésű menesztők, 6 db/készlet
Munkadarab-alátámasztó készlet, 2 db/készlet
Kétpontos állóbáb
Hárompontos állóbáb
Állítható hárompofás tokmány
Állítható négypofás tokmány
Hűtőfolyadék-kezelés:
Mágneses hűtőfolyadék-szeparátor
Mágneses hűtőfolyadék-szeparátor papírszalagos szűrővel
Köszörűkorong-kiegyensúlyozás:
Köszörűkorong-kiegyensúlyozó állvány és kiegyensúlyozó tengely
A gép hidraulika- és kenőolaj-feltöltés nélkül kerül szállításra; a szükséges, gyártói előírásnak megfelelő olajok külön beszerzése a megrendelő feladata.
