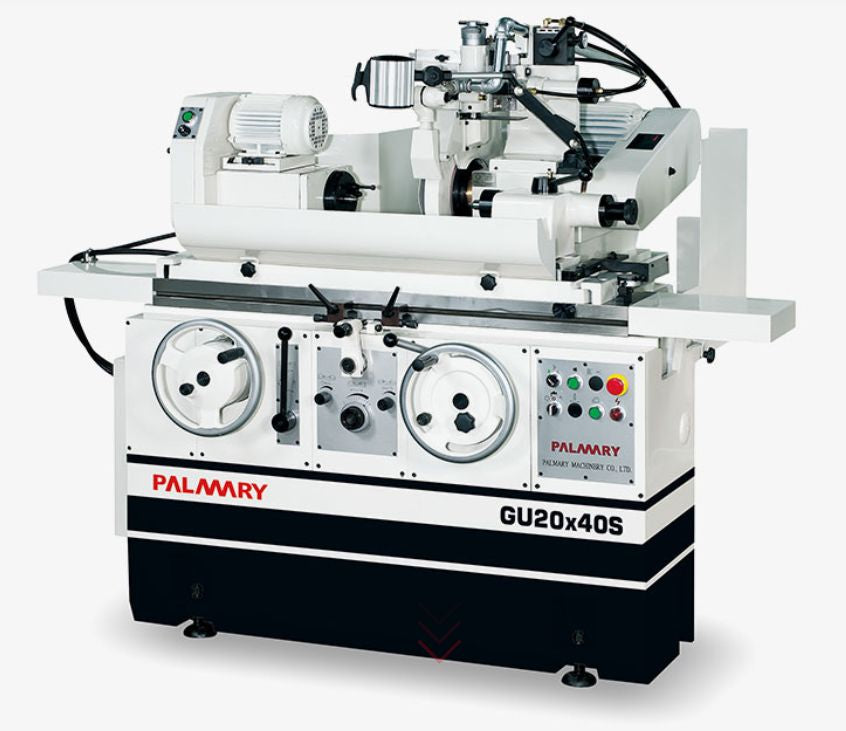

CYLINDRICAL GRINDING MACHINE
A gép szerkezete minőségi Mechanit szürkeöntvényből hőkezeléssel készül a maximális stabilitás érdekében
• A szánvezetékek nagy frekvencián edzett és precíziósan köszörült darabok, ezáltal rendkívül kopásállóak
• A nikkel-króm molibdén ötvözetű főorsó többféle hőkezelési eljárás után külső felületén HRC62 belsejében HRC 25-30 keménységű, ezáltal rendkívül szívós és hosszú élettartamú.
• Az orsó preciziós tengelye a kézzel hántolt hidrosztatikus csapágyaban fut, ami garantálja a kimagasló pontosságot és a kopásállóságot
• Az orsóház +90° és -30° között elforgatható
• A szán vezeték automatikus olajozórendszerrel ellátott a rezgésmentes finom mozgások és precíz köszörülési paraméterek
eléréséhez
• Az orsó fordulatszáma 16 és 450 ford/perc között állítható frekvenciaváltóval
• Asztalelőtoló félautomata, hosszirányú mozgás hidraulikusan vezérelt
• A köszörűkorong fej manuális és gyorselőtolási mozgást tesz lehetővé
Hosszirányú mozgatás hidraulikus, keresztirányú mozgatás manuális.
Alapgép standard tartozékokkal.
PARAMÉTEREK
csúcstávcsúcstáv 400mm
az asztal feletti elfordulás 200mm
Max. csúcsterhelések 60 kg
max, külső köszörülési átm. 160 mm
KÖSZÖRŰFEJ
elfordulási szög + 30 °
kézi távolság 135mm
auto gyors előtolás 25
siklóülék kiegészítő áthelyezés 95
szakaszos előtölás (vált.ható) 0.005
automata előtolás 1 ( 0.0025 )
kerékelfordulásonkénti előtolás (lépcsőzés/rev.) 0~0.35
kézikerekes előtolás
KÖSZÖRŰKŐ külső átm. x szélesség x belső átm. 305mm*38mm*127mm
ORsÓFEJ sebességek (szalagtípus) 2085 / 2495
elfordulási szög 120 ° ( + 90° , -30° )
központ dőlés M. T. No. 3
orsó fordulat 16~450 (frekvenciaátalakító )
SZEGNYEREG központ dőlés M. T. No. 3
orsó löket 20 mm
ASZTAL elfordulási szög 12.5 °
kereszt- sebesség 50 / 4000mm/min
auto visszatér. mini. löket 3 mm
a kézikerék egy körülfordulása 20 mm
MOTOR köszörűkorong orsó 3 HP ( 4 P )
munkafej orsó 1 HP ( 4 P )
hidraulikus szívattyú 1 HP ( 6 P )
kenőszívattyú 1/4 HP ( 2 P )
hűtőszívattyú 1/4 HP ( 2 P )
TARTÁLY- kenőanyagtartály 12 L
TÉRFOGAT hidraulika tank 65 L
hűtőfolyadéktartály 150 L
SÚLY súly kg 2000 kg
