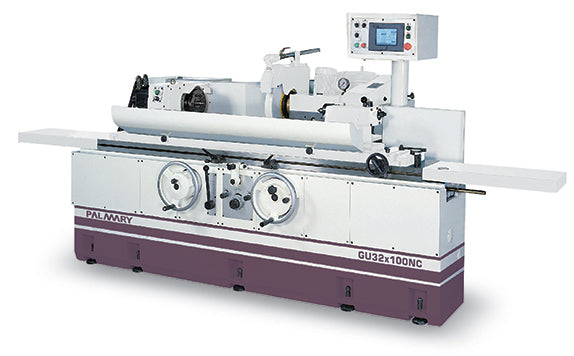

UNIVERSAL CYLINDRICAL GRINDER W. STANDARD ACC.
Meggyőző érvek:
· A gép szerkezete minőségi Mechanit szürkeöntvényből
hőkezeléssel készül a maximális stabilitás érdekében
· A szánvezetékek nagy frekvencián edzett és precíziósan
köszörült darabok, ezáltal rendkívül kopásállóak
· Többféle csúcstávolsággal és elfordulással választható
kivitelek
· A nikkel-króm molibdén ötvözetű főorsó többféle hőkezelési
eljárás után külső felületén HRC62 belsejében HRC
25-30 keménységű és ezáltal rendkívül szívós és hosszú
élettartamú.
· Az orsó preciziós hidrosztatikus csapágyaban fut, ami
garantálja a kimagasló pontosságot és a kopásállóságot
· Az orsóház +90° és -30° között elforgatható
· Minden vezeték automatikus olajozórendszerrel van
ellátva a rezgésmentes finom mozgások és precíz köszörülési
paraméterek érdekében
· Az orsó sebessége 16 és 450 ford/perc érték között állítható,
a GU 20-as szérián frekvenciaváltóval, a GU 32 és
GU 42 szériákon szervómotorral
· Félautomatikus asztalelőtolás, hidraulikusan vezérelt
hosszirányú mozgatás
· A köszörűkorong fej manuális és gyorselőtolást is lehetővé
teszi
Az NC kivitel:
· NC érintőképernyős PLC vezérléssel ellátva, ami kényelmesebb
felhasználást biztosít
· Az előtolást minden esetben szervómotor végzi
· Az NC-vezérelt gépeknél a min. beállítási egység 0,001
mm, a fej NC előtolási mértéke pedig 0-99 mm
Alapgép standard tartozékokkal. CEmegfelelosségi nyilatkozat.
PARAMÉTEREK
csúcstávcsúcstáv 1500mm
az asztal feletti elfordulás 420mm
Max. csúcsterhelések 100 kg
max, külso köszörülési átm. 380 mm
KÖSZÖRUFEJ
elfordulási szög + 30 °
kézi távolság 160mm
auto gyors elotolás 40
siklóülék kieg. áthelyezés 95
automata elotolás 2 ( 0.005 )
NC előtolás 0-99mm
KÖSZÖRŰKORONG Mérete Ø355 / Ø127– 50 mm
Sebesség (ékszíjas tip.) 1783 / 1940 min-1
ORSÓHÁZ Elfordulási szög 120° ( +90°, -30° )
Orsókúp MK 4
Orsó fordulat ( változtat-ható ) 16-450 min-1
Max.orsó terhelés 35 kg
(szerszámbefogóval együtt) (max. hossz:: 150 mm)
SZEGNYEREG Szegnyereg csatlakozása MK 4
Löket 25 mm
ASZTAL Elfordulás szöge 10° (GU32)
8° (GU42)
Hosszirányú sebesség 50-4000 mm/min
Aut. váltakozómozgás min. lökete 3mm
Kézikerék 1 fordra eső előtol (2 lépés) 20mm (2mm)
MOTOR Főmotor 3,75kW (4P)
Munka orsó 1,3 kW (szervómotor)
Hidraulika szivattyú 0,75 kW (6P)
Köszörűkorong fej kenőszivattyú 0,18 kW (2P)
Hűtőszivattyú 0,18 kW (2P)
Furatköszörű orsó 0,75 kW (2P)
TARTÁLYOK Köszörűkorong fej kenőszivattyú 12 ℓ
Hidraulika szivattyú 65 ℓ
Hűtőszivattyú 100 ℓ
NETTÓ TÖMEG Kg 4400
