Kompakt univerzális precíziós esztergagép

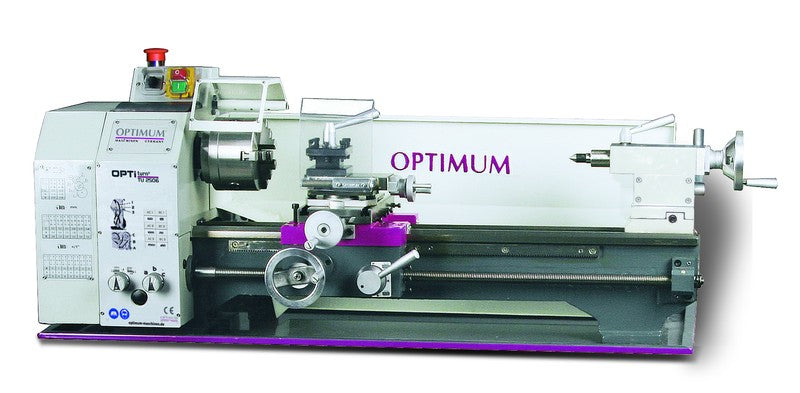

Az OPTIMUM OPTI TU 2506 kompakt méretű, nagy pontosságú univerzális esztergagép, amely kiváló választás műhelyek, karbantartó részlegek, oktatási intézmények és igényes hobbi felhasználók számára
A masszív öntöttvas gépágy, a precíziós főorsó és a teljes alapfelszereltség lehetővé teszi a pontos alkatrészgyártást már az üzembe helyezést követően
Az OPTI TU 2506 kis helyigénye mellett ipari pontosságot kínál
A P5 pontosságú főorsócsapágyak, az indukciósan edzett vezetékek és a gyárilag mellékelt hárompofás tokmány biztosítják, hogy a gép azonnal munkára fogható legyen. A karbantartásmentes motor és az egyszerű kezelhetőség hosszú távon gazdaságos üzemeltetést eredményez
Az OPTI TU 2506 erősen bordázott, szürkeöntvény prizmaággyal készül, amely indukciósan edzett és precíziósan köszörült vezetékekkel rendelkezik
A főorsó P5 pontosságú kúpgörgős csapágyazása, az ≤0,009 mm-es orsóütés, valamint az ≤0,04 mm-es tokmányfutás nagy pontosságú megmunkálást tesz lehetővé
A gép automatikus hossz-előtolással és menetvágási lehetőséggel rendelkezik
Megmunkálási tartomány:
Csúcsmagasság: 125 mm
Csúcstávolság: 550 mm
Esztergálható átmérő a gépágy felett: Ø246 mm
Esztergálható átmérő a keresztszán felett: Ø149 mm
Ágyszélesség: 134 mm
Főorsó:
Orsócsatlakozás: Rövid kúpos orsóorr
Orsófurat: Ø26 mm
Orsókúp: MK4
Orsóorr ütési pontossága: ≤0,009 mm
Tokmány futáspontossága: ≤0,04 mm
Fordulatszám-tartomány: 125–2000 ford./perc
Sebességfokozatok száma: 6
Főhajtás:
Motor teljesítménye: 0,75 kW
Tápfeszültség: 400 V / 50 Hz
Motor típusa: Karbantartásmentes villanymotor
Előtolás:
Hossz-előtolás:
0,07–0,40 mm/ford
6 fokozat
Menetvágási tartomány:
Metrikus menetek:
0,2–4 mm
21 fokozat
Whitworth (collos) menetek:
56–8 menet/col
21 fokozat
Szánok:
Hosszszán löket: 550 mm
Keresztszán löket: 110 mm
Felsőszán löket: 70 mm
Szegnyereg:
Kúposság: MK2
Hüvely átmérője: Ø30 mm
Hüvely löket: 65 mm
Oldalirányú állítás kúpesztergáláshoz: ±5 mm
Gépadatok:
Méretek (H × Sz × M): 1250 × 585 × 475 mm
Nettó tömeg: 138 kg
Erősen bordázott, szürkeöntvény prizmaágy
Indukciósan edzett és precíziósan köszörült vezetékek
Edzett Z tengelyvezeték
Főorsó ütési pontossága ≤0,009 mm
Tokmány futáspontossága ≤0,04 mm
P5 pontosságú kúpgörgős főorsócsapágyak
Edzett főorsó
Trapézmenetes orsók
Menetvágó orsó két szintercsapágyban vezetve
Automatikus hossz-előtolás
Négyállású kézi késtartó
Állítható ékvezetékek
Jobb- és balirányú orsóforgás
Felsőszán forgácsvédő burkolattal
Állítható szegnyereg kúpesztergáláshoz (±5 mm)
Finombeosztású szegnyereg-kézikerék (0,02 mm)
Szerszám nélküli gyors szegnyereg-rögzítés
Állítható finomosztású kézikerekek (0,04 / 0,01 mm)
Nyomócsapágyazott kézikerekek
Vészleállító kapcsoló
Az OPTI TU 2506 karbantartásmentes villanymotorral és 6 fokozatú mechanikus fordulatszám-váltóval rendelkezik
A P5 pontosságú kúpgörgős csapágyazású főorsó nagy futáspontosságot biztosít, míg az automatikus hossz-előtolás és a menetvágó orsó sokoldalú felhasználást tesz lehetővé
6 mechanikus fordulatszám-fokozat
125–2000 ford./perc fordulatszám-tartomány
P5 pontosságú kúpgörgős csapágyak
Edzett főorsó
Automatikus hossz-előtolás
Menetvágási lehetőség
Alapfelszereltség:
Hárompofás önközpontosító esztergatokmány Ø125 mm
MK2 és MK4 fix csúcs
Négyállású késtartó (12 mm-es késszárhoz)
HSS esztergakés
Forgácsvédő hátfal
Forgácstálca
Cserélhető fogaskerék-készlet menetvágáshoz
Kezelőszerszám-készlet
Opcionális:
Négypofás független tokmány
Homloklap
Menesztőtárcsa
Forgócsúcs
Fúrótokmány szegnyereghez
Patronos befogórendszer
Gyorscserélős késtartó rendszer
További késtartók
Egyéb menetvágó fogaskerék-készletek
