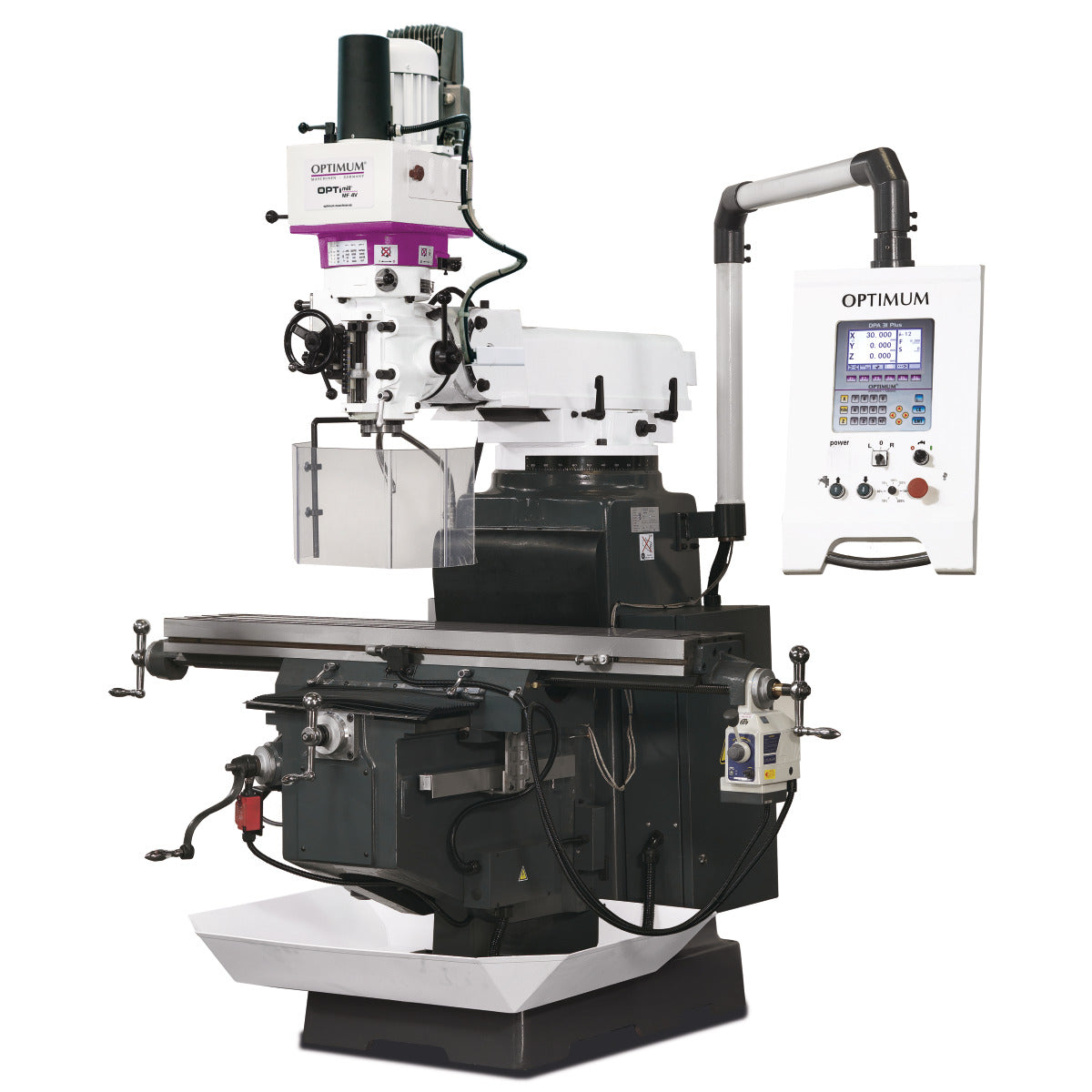

Az Optimum OPTImill MF 4V professzionális felhasználásra tervezett, többfunkciós fúró-marógép egyedi alkatrészek, szerszámok, készülékek és kisebb sorozatok precíz megmunkálásához. Nagy mozgástartománya, 1370 × 254 mm-es keresztasztala és széles fordulatszám-tartománya miatt szerszámüzemek, karbantartó műhelyek, oktatóműhelyek és általános fémipari vállalkozások számára is megfelelő választás. A DPA 21 háromtengelyes digitális helyzetkijelző, a motoros X- és Z-tengelymozgatás, valamint a fokozatmentesen szabályozható főorsóhajtás hatékony és pontos munkavégzést biztosít.
A digitális helyzetkijelzés és a motoros tengelymozgatások gyorsabbá, kényelmesebbé és kevésbé fárasztóvá teszik a gép kezelését. A nagy tömegű Meehanite öntvény gépszerkezet, a kúpgörgős főorsócsapágyazás és a legfeljebb 0,01 mm-es körfutási pontosság stabil, megbízható alapot teremt az igényes megmunkálásokhoz. A széles fordulatszám-tartomány és a több irányban elfordítható marófej révén a gép változatos feladatokhoz használható anélkül, hogy minden munkához külön berendezésre lenne szükség.
Az OPTImill MF 4V elektronikus, fokozatmentesen szabályozható főorsóhajtással, motoros X-tengelyű asztalelőtolással, motoros Z-tengelyű magasságállítással és automatikus orsóhüvely-előtolással rendelkezik. A marófej előre és hátra ±45°-ban, jobbra és balra pedig ±90°-ban elfordítható, így összetettebb szöghelyzetű megmunkálások is elvégezhetők. Az egyszerűbb hagyományos marógépekkel szemben a DPA 21 helyzetkijelző, a széles, 9–6750 ford./perc közötti fordulatszám-tartomány és a motoros tengelymozgatás nagyobb termelékenységet és jobb kezelhetőséget kínál.
Általános adatok:
Géptípus: hagyományos, többfunkciós fúró-marógép
Felhasználási terület: professzionális fúrási és marási feladatok
Gépszerkezet: nagy tömegű, masszív Meehanite öntvény
Hosszúság: kb. 1500 mm
Szélesség/mélység: kb. 1450 mm
Magasság: kb. 2200 mm
Nettó tömeg: kb. 1150 kg
Vezetékek és tengelykialakítás:
X-tengely vezetéke: utánállítható fecskefarkú vezeték
Y-tengely vezetéke: lapos vezeték
Z-tengely vezetéke: utánállítható fecskefarkú vezeték
Központi kenőrendszer: igen
Állítható végütközők: igen
Fúró- és marófej:
Marófej jobbra és balra történő elfordíthatósága: ±90°
Marófej előre és hátra történő dönthetősége: ±45°
Főorsó kinyúlási tartománya: 200–680 mm
Maximális homlokmarófej-átmérő: 100 mm
Maximális szármaróátmérő: 20 mm
Maximális fúrási teljesítmény S235JR acélban: 32 mm
Folyamatos fúrási teljesítmény S235JR acélban: 28 mm
Körfutási pontosság az orsóhüvelynél mérve: ≤0,01 mm
Munkaasztal:
Asztalméret: 1370 × 254 mm
T-hornyok száma: 3
T-horony mérete: 16 mm
T-horonyosztás: 63 mm
Maximális terhelhetőség: 275 kg
Függőleges főorsó és az asztal közötti minimális távolság: 40 mm
Függőleges főorsó és az asztal közötti maximális távolság: 446 mm
Asztalfelület: precíziósan megmunkált
Tengelymozgások:
X-tengely kézi mozgástartománya: 900 mm
Y-tengely kézi mozgástartománya: 320 mm
Z-tengely kézi mozgástartománya: 400 mm
X-tengely gépi mozgástartománya: 800 mm
Z-tengely gépi mozgástartománya: 365 mm
X-tengelyű asztalelőtolás: motoros
X-tengely előtolási sebességének szabályozása: fokozatmentes
X-tengely gyorsjárata: igen
X-tengely mozgásiránya: jobbra és balra
Z-tengelyű asztalmagasság-állítás: motoros
Y-tengely gépi előtolása: opcionális
Függőleges főorsó:
Szerszámbefogás: ISO 40 DIN 2080
Főorsó-fordulatszám: 9–6750 ford./perc
Fordulatszám-tartományok száma: 8
Fordulatszám-szabályozás: elektronikus, fokozatmentes
Főorsómotor teljesítménye normál üzemben: 3 kW
Orsóhüvely-löket: 127 mm
Automatikus orsóhüvely-előtolás: 0,038/0,076/0,152 mm/fordulat
Orsóhüvely-előtolási fokozatok száma: 3
Főorsó forgásiránya: jobbra és balra
Menetfúrásra alkalmas irányváltás: igen
Főorsócsapágyazás: kúpgörgős csapágyak
Fúrási funkciók:
Automatikus orsóhüvely-előtolás: igen
Fúrásmélység-ütköző: állítható
Fúrásmélység-skála: milliméteres, elölről leolvasható
Elektromos adatok:
Teljes névleges teljesítményfelvétel: 4,5 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Hűtőrendszer:
Hűtőrendszer: igen
Hűtőfolyadék-szivattyú teljesítménye: 100 W
Szabványok és megfelelőség:
Alkalmazott szabvány: DIN EN 55011
Elektromágneses összeférhetőségi osztály: C2
Munkavédelem:
Védőburkolat: magasságban állítható
Biztonsági mikrokapcsoló: igen
Védelem forgács és kirepülő munkadarabrészek ellen: igen
Szállítási adatok:
Csomagolási hosszúság: 1650 mm
Csomagolási szélesség: 1800 mm
Csomagolási magasság: 1980 mm
Nettó szállítási tömeg: 1150 kg
Bruttó szállítási tömeg: 1200 kg
DPA 21 digitális helyzetkijelző és gépvezérlés
A DPA 21 háromtengelyes digitális helyzetkijelző folyamatosan mutatja az X-, Y- és Z-tengely aktuális pozícióját, megkönnyítve a pontos beállítást és az ismétlődő méretek tartását. A helyzetkijelző a gép elfordítható kezelőpaneljébe van integrálva, így a kezelő számára kedvező helyzetbe állítható. A főorsó fordulatszámát Siemens SINAMICS G110M frekvenciaváltó szabályozza, míg az X-tengely motoros előtolása fokozatmentes sebességszabályozást, gyorsjáratot és kétirányú mozgatást biztosít. Gyártói termékoldal
Műszaki adatok:
Vezérlés típusa: hagyományos, nem CNC-vezérlésű
Digitális helyzetkijelző: DPA 21
Kijelzett tengelyek száma: 3
Kijelzett tengelyek: X, Y és Z
Elhelyezés: az elfordítható kezelőpanelbe integrálva
Főorsó-fordulatszám szabályozása: elektronikus, fokozatmentes
Frekvenciaváltó: Siemens SINAMICS G110M
Frekvenciaváltó védettsége: legfeljebb IP66
Frekvenciaváltó kialakítása: moduláris vezérlő- és teljesítménymodul
Beépített EMC-szűrő: igen
X-tengely előtolásának vezérlése: fokozatmentes
X-tengely gyorsjárata: igen
X-tengely irányváltása: igen
Alapfelszereltség:
DPA 21 háromtengelyes digitális helyzetkijelző
Elfordítható, integrált kezelőpanel
Siemens SINAMICS G110M frekvenciaváltó
Motoros X-tengelyű asztalelőtolás
Fokozatmentesen szabályozható X-tengelyű előtolás
X-tengelyű gyorsjárat és irányváltás
Motoros Z-tengelyű asztalmagasság-állítás
Automatikus orsóhüvely-előtolás
Állítható fúrásmélység-ütköző milliméteres skálával
Jobb és bal irányú főorsóforgás menetfúráshoz
Központi kenőrendszer
Hűtőfolyadék-rendszer
Magasságban állítható, mikrokapcsolóval ellátott védőburkolat
Forgácstálca
Kezelőszerszámok
Opcionális kiegészítők
Gépspecifikus kiegészítők:
V 250 asztalelőtoló az Y-tengelyhez
V 250 asztalelőtoló felszerelése
Univerzális pneumatikus szerszámbefogó rendszer ISO 40 kivitelben
Pneumatikus szerszámbefogó rendszer gyári felszerelése
Gépsatuk és munkadarab-befogók:
ZAS 50 kéttengelyes satu
HMS 125 hidraulikus gépsatu
FMS 150 precíziós gépsatu
FMSN 150 precíziós gépsatu lehúzó mechanizmussal
VMQ 125 marógépsatu
VMQ 150 marógépsatu
MV3-75 háromtengelyes satu, legfeljebb 90°-os vízszintes elfordítással
MV3-125 háromtengelyes satu, legfeljebb 90°-os vízszintes elfordítással
DAS 100 háromtengelyes satu
HCV 105 CNC hidraulikus satu
HCV 125 CNC hidraulikus satu
Körasztalok és osztókészülékek:
RT 100 horizontális-vertikális osztókörasztal
RT 150 horizontális-vertikális osztókörasztal
RT 200 horizontális-vertikális osztókörasztal
RTE 165 horizontális-vertikális osztókörasztal hárompofás tokmánnyal
RTU 165 horizontális-vertikális osztókörasztal hárompofás tokmánnyal
Szerszámok és szerszámbefogók:
HSS ujjmarókészlet, 12 részes
HSS ujjmarókészlet, 20 részes
ISO 40/M16/B16 fúrótokmánytüske
Patronbefogó készlet, ISO 40/ER32–M16/BT40
ER32 patronkészlet, Ø3–20 mm
Másoló- és síkmaró ISO 40 szárral
ISO 40 furatmegmunkáló készlet
HSS csigafúró MK3 kúppal
Csigafúrókészlet, 25 részes, 1–13 mm
Csigafúrókészlet, 41 részes, 6–10 mm, 0,1 mm-es lépcsőzéssel
Ø10 mm-es élkereső
Precíziós gyorstokmány, 1–10 mm, B16
DKC13 kulcs nélküli fúrótokmány, 0–13 mm
DKC16 kulcs nélküli fúrótokmány, 0–16 mm
Szűkítőhüvely, MK3–MK2/M12
90°-os ütközőszög
Menetfúró készülék M5–M12/B16, beépített gyorsirányváltással
T-horony-anya, M14/16 mm
Párhuzamos alátétkészlet, 18 részes
Párhuzamos alátétkészlet, 20 részes
SPW 14 leszorítókészlet
Keményfém marókészlet, 18 részes
Géptelepítési és műhelykiegészítők:
SEU1 precíziós géptalp
SE 2 szintezőlap
Munkahelyi szőnyeg többféle méretben
