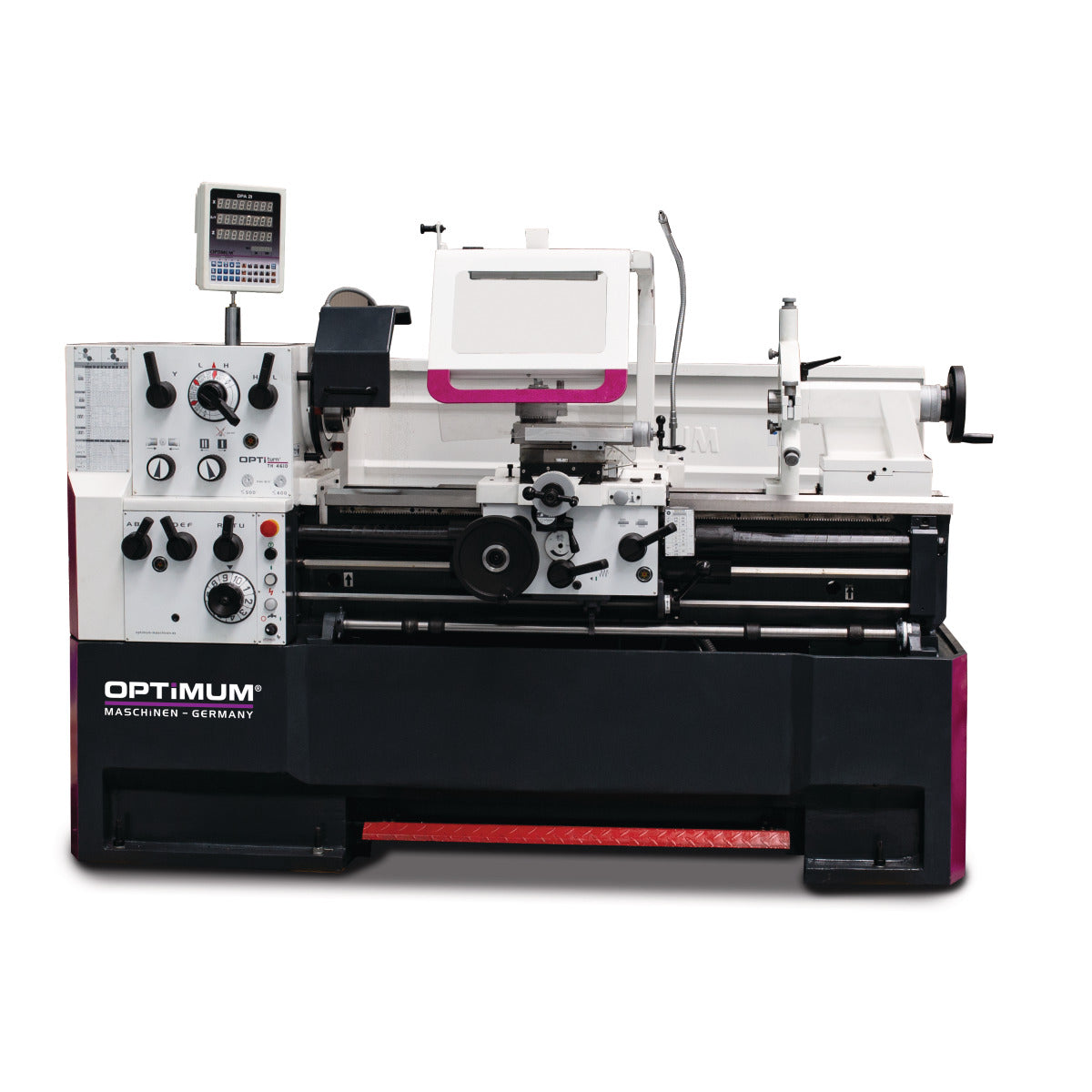

Az OPTIturn TH4610D precíz ipari egyetemes eszterga 1060 mm csúcstávolsággal, 460 mm-es ágy feletti elforduló átmérővel, 58 mm-es orsófurattal, DPA 31 Plus kijelzővel és 5,5 kW-os hajtással.
Az OPTIturn TH4610D precíziós vezér- és vonóorsós esztergagép egyedi alkatrészek, kis sorozatok, javítási feladatok, valamint külső és belső hengeres felületek és menetek megmunkálására. Stabil felépítésének és széles fordulatszám-, előtolás- és menetválasztékának köszönhetően karbantartó műhelyek, szerszámüzemek és ipari gyártóvállalatok számára egyaránt megfelelő.
Az indukciósan edzett és precíziós köszörült prizmaágy nagy merevséget és tartós pontosságot biztosít. A DPA 31 Plus digitális helyzetkijelző egyszerűbbé teszi a szánpozíciók ellenőrzését, míg a mechanikus hosszelőtolás-lekapcsolás, a gyorscserélő késtartó és a központi kenés hatékonyabb munkavégzést tesz lehetővé. Az olajfürdőben működő hajtóműelemek és az állítható vezetékek hosszú távon is megbízható üzemeltetést támogatnak.
A gép 58 mm-es orsófurattal, Camlock No. 6 főorsócsatlakozással és 25–2000 ford./perc közötti, 12 fokozatú fordulatszám-tartománnyal rendelkezik. A kivehető ágyhídnál 690 mm-es munkadarab-átmérő érhető el. A többféle metrikus, colos, modul- és diametrálmenet, a különálló hűtőfolyadék-tartály, valamint a lábbal működtethető vészleállító berendezés sokoldalú és biztonságos használatot biztosít.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: precíziós vezér- és vonóorsós esztergagép
Kivitel: hagyományos, digitális helyzetkijelzővel
Hosszúság: 2215 mm
Szélesség/mélység: 1065 mm
Magasság: 1550 mm
Nettó tömeg: 1645 kg
Munkatartomány:
Csúcsmagasság: 230 mm
Csúcstávolság: 1060 mm
Ágy feletti elforduló átmérő: 460 mm
Keresztszán feletti elforduló átmérő: 270 mm
Kivehető ágyhídnál elforduló átmérő: 690 mm
Kivehető ágyhídnál esztergálható hossz: 240 mm
Gépágy szélessége: 300 mm
Főorsó:
Fordulatszám-tartomány: 25–2000 ford./perc
Fordulatszám-fokozatok száma: 12
Főorsócsatlakozás: Camlock DIN ISO 702-2 No. 6
Főorsófurat átmérője: 58 mm
Főorsókúp: MK6
Maximális késtartómagasság: 25 mm
Főorsóorr garantált körfutási pontossága: ≤0,015 mm
Főorsó csapágyazása: 2 állítható precíziós kúpgörgős csapágy
Szánmozgások:
Felsőszán mozgástartománya: 125 mm
Keresztszán mozgástartománya: 285 mm
Hosszszán mozgástartománya: 755 mm
Felsőszán szögállítási tartománya: ±90°
Kézikerekek finombeosztása: 0,04 / 0,02 mm
Előtolások:
Hosszirányú előtolás tartománya: 0,031–1,7 mm/ford.
Hosszirányú előtolások száma: 42
Keresztirányú előtolás tartománya: 0,014–0,784 mm/ford.
Keresztirányú előtolások száma: 42
Hosszelőtolás lekapcsolása: mechanikus, 4 állítható excenterrel
Jobb- és balirányú forgás kapcsolása: a hosszszánról, kapcsolóorsón keresztül
Menetvágási tartományok:
Metrikus menetemelkedés: 0,1–14 mm/ford.
Metrikus menetemelkedések száma: 41
Colos menettartomány: 112–2 menet/1"
Colos menetemelkedések száma: 41
Diametrálmenet-tartomány: 4–112 DPI
Diametrálmenetek száma: 50
Modulmenet-emelkedés: 0,1–7 mm/ford.
Modulmenet-emelkedések száma: 34
Szegnyereg:
Szegnyereghüvely belső kúpja: MK4
Szegnyereghüvely lökete: 130 mm
Szegnyereghüvely átmérője: 60 mm
Szegnyereghüvely finombeosztása: 0,025 mm
Szegnyereg oldalirányú állíthatósága kúpfordításhoz: ±10 mm
Szegnyereg rögzítése: szerszám nélkül, szorítókarral
Hajtás és elektromos adatok:
Hajtómotor teljesítménye: 5,5 kW
Teljes névleges teljesítmény: 5,8 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Vezérlőszekrény tápellátása: 24 V DC
Kontaktorok és relék: Siemens vagy Schneider
Hűtőrendszer:
Hűtőszivattyú teljesítménye: 125 W
Hűtőfolyadék-tartály: különálló kivitel
Folyadékszintjelző: igen
Olajleválasztó: igen
Gépszerkezet és vezetékek:
Gépágy: erősen bordázott szürkeöntvény prizmaágy
Gépágy felületkezelése: indukciósan edzett és precíziós köszörült
Z tengely vezetéke: edzett és köszörült
Szánok: precíziósan megmunkált kivitel
Vezetékek utánállítása: állítható éklécekkel
Főorsó, tengelyek és fogaskerekek kenése: olajfürdőben
Fogaskerekek: edzett és köszörült kivitel
Előtolómű: zárt kialakítású, olajfürdőben működő hajtómű
Központi kenés: a hosszszánban
Kábelvezetés: energiavezető láncban
Vezérorsó burkolata: igen
Menetóra skálája: állítható
Biztonsági kialakítás:
Biztonsági elektronika: kétcsatornás
Biztonsági kézikerekek: lekapcsolási funkcióval az X és Z tengelyen, EN 23125 szerint
Kapcsolók: életciklus-számítással, EN ISO 13849 szerint vizsgálva
Vészleállító berendezés: lábbal működtethető
Forgácsvédő burkolat: nagyméretű, beépített LED-géplámpával
Vezérlés:
DPA 31 Plus digitális helyzetkijelző:
Az OPTIturn TH4610D hagyományos, nem CNC-vezérlésű esztergagép. A DPA 31 Plus digitális helyzetkijelző közvetlenül megjeleníti a szánok pozícióját, ezzel egyszerűbbé teszi a méretre állást és csökkenti a leolvasási hibák lehetőségét. A főorsó fordulatszámát külön érzékelő méri, a kezelés pedig áttekinthető membránbillentyűzeten keresztül történik.
Műszaki adatok:
Digitális helyzetkijelző típusa: DPA 31 Plus
Kijelzett tengelyek száma: 3
Kijelzőtechnológia: LED
Kezelőfelület: membránbillentyűzet
Főorsó-fordulatszám érzékelése: külön érzékelővel
Szerszámmemória: 99 szerszámhely
Adatkapcsolat: Sub-D csatlakozó
A gépen elérhető szoftverfunkciók:
Abszolút és inkrementális mérési mód
Átmérő- és sugárkijelzés
Z0- és Z1-tengelyértékek összeadása
Lineáris mérési hiba kompenzálása
Főorsó-fordulatszám kijelzése
99 szerszámhely tárolása
Alapfelszereltség:
FONTOS! A tokmány nem része az alapfelszereltségnek, azt az alkalmazási igényeknek megfelelően külön kell kiválasztani és megrendelni!
DPA 31 Plus digitális helyzetkijelző
Állóbába Ø25–178 mm befogási tartománnyal
Mozgóbába Ø19–114 mm befogási tartománnyal
LED-géplámpa
MK6–MK4 átalakítóhüvely
Állócsúcs MK4
Hőálló állócsúcs MK4
SWH 5-B gyorscserélő késtartó
25 × 120 mm-es D típusú késtartó 20 mm-es négyszög keresztmetszetű esztergakésekhez
Menetóra
Cserekerék-készlet
Fogaskerék-készlet metrikus menetórához
Első feltöltés minőségi gépolajjal
Kezelőszerszám-készlet
Opcionális:
Késtartók és forgácsolószerszámok:
Pótkéstartó 25 × 120 mm, D típus
Pótkéstartó 32 × 130 mm, H típus
DMS20-2 keményfém esztergakés-készlet, 20 mm, 5 részes
DMS20-1 keményfém esztergakés-készlet, 20 mm, 5 részes
DMS25-1 keményfém esztergakés-készlet, 25 mm, 5 részes
DMS25-2 keményfém esztergakés-készlet, 25 mm, 5 részes, váltólapkákkal
Belső esztergakés-készlet, 5 részes
HSS központfúrókészlet, 10 részes, Ø0,75–4,5 mm
Esztergagépes befogóelem-készlet 20-05
Tokmányok és munkadarab-befogók:
Síktárcsa Ø350 mm, Camlock DIN ISO 702-2 No. 6
SPC 5C patronkészlet
5C–No. 6 patronbefogó
Pozícióütköző
Önközpontosító hárompofás esztergatokmány Ø250 mm, Camlock DIN ISO 702-2 No. 6
Önközpontosító négypofás öntöttvas esztergatokmány Ø250 mm, Camlock DIN ISO 702-2 No. 6
BISON önközpontosító hárompofás öntöttvas esztergatokmány Ø250 mm, Camlock DIN ISO 702-2 No. 6
BISON önközpontosító négypofás öntöttvas esztergatokmány Ø250 mm, Camlock DIN ISO 702-2 No. 6
Csúcsok és felfogási kiegészítők:
Forgócsúcs MK4, háromféle kivitelben
Telepítési és műhely-kiegészítők:
SE 3 szintezőlap
SE 85 rezgéscsillapító gépláb
Unicraft Gumiszőnyeg többféle méretben
