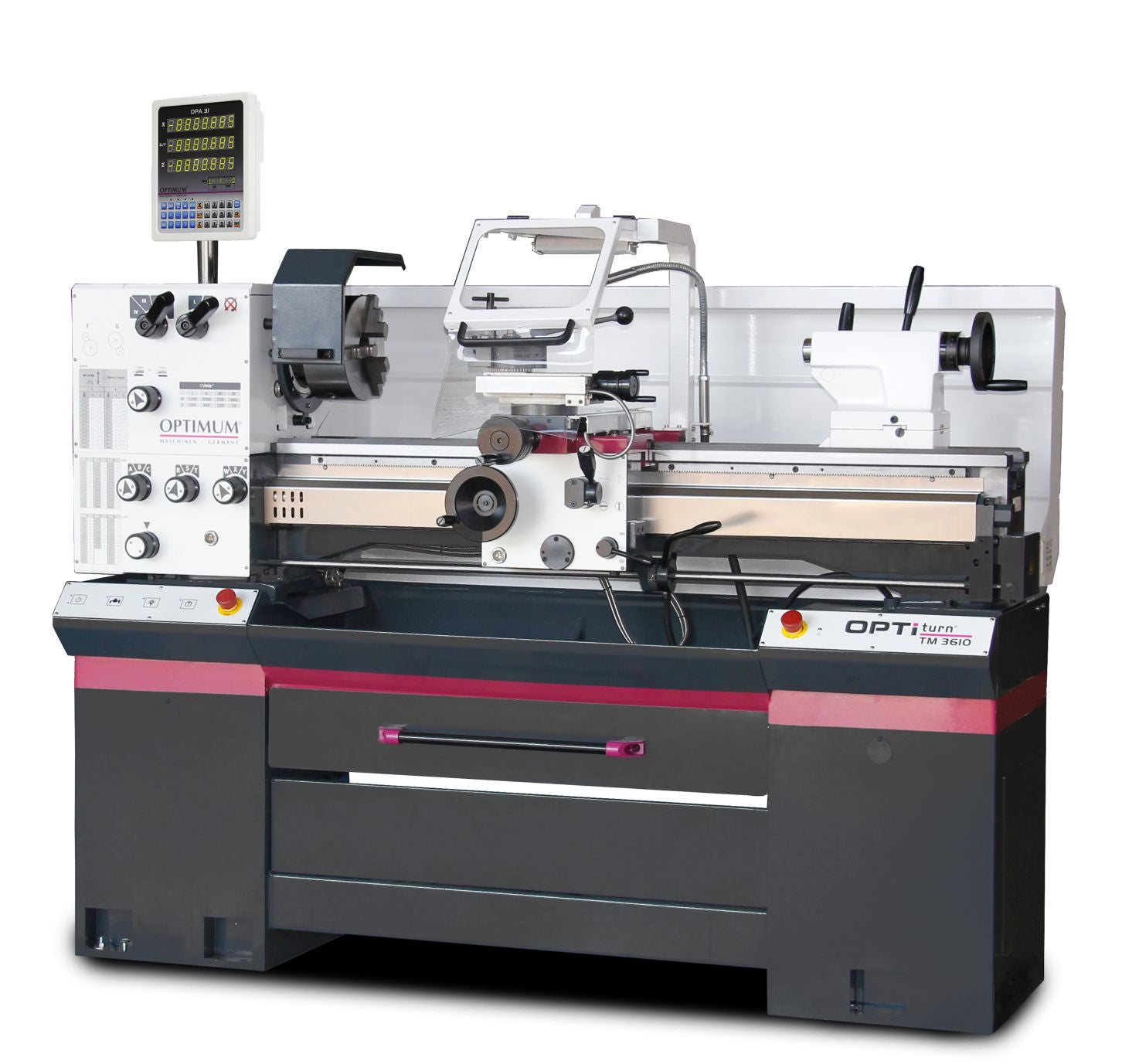

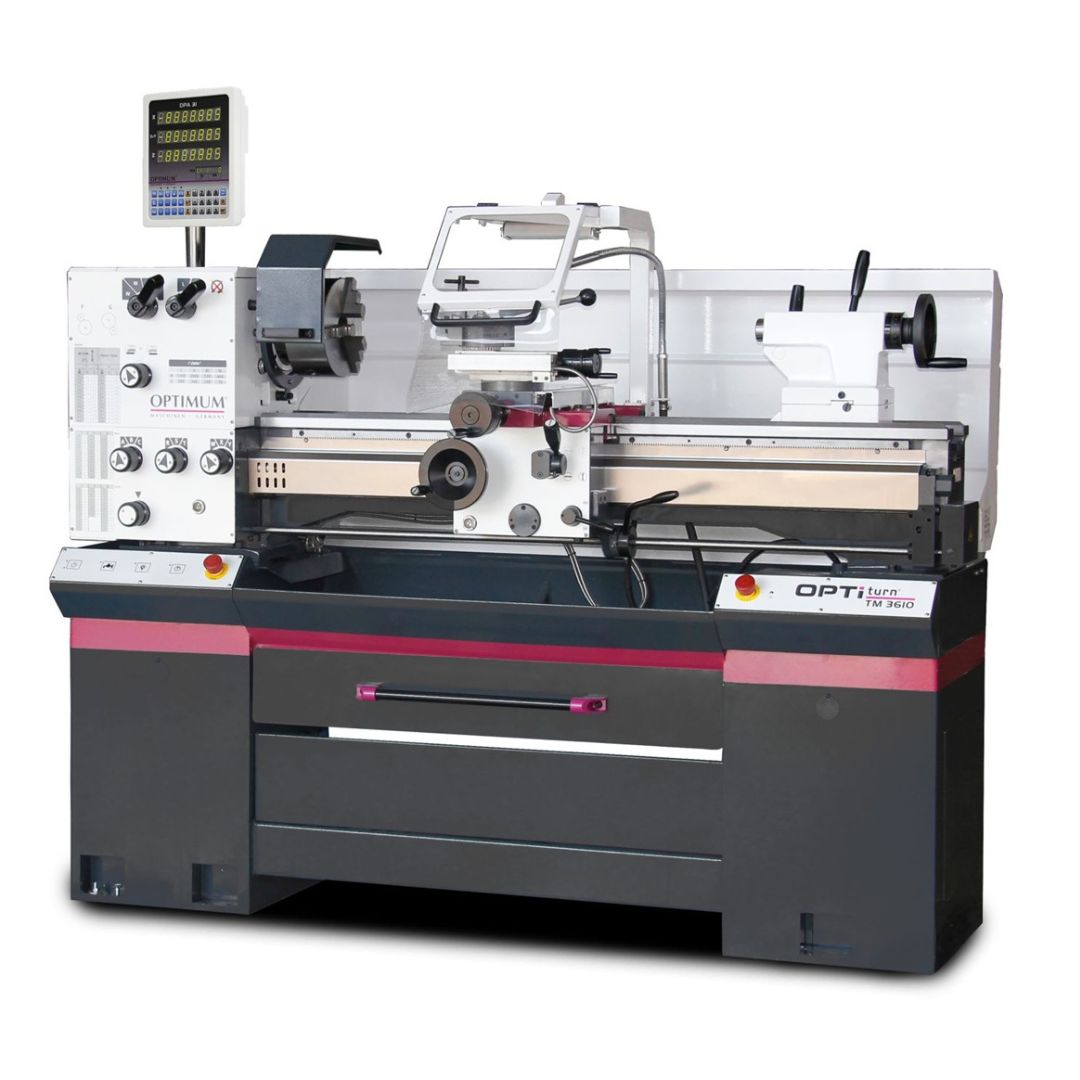

Az OPTIturn TM 3610D stabil hagyományos eszterga 1000 mm csúcstávolsággal, 360 mm ágy feletti elforduló átmérővel és 52 mm-es főorsófurattal, 8 fokozatban 70–2400 ford./perc között dolgozik.
Az OPTIturn TM 3610D vezér- és vonóorsós esztergagép műhelyek és kisebb sorozatokat gyártó üzemek számára alkalmas hagyományos megmunkálásokhoz. Az 1000 mm-es csúcstávolság és a 360 mm-es, gépágy feletti elforduló átmérő különféle méretű munkadarabok esztergálását teszi lehetővé. Hosszirányú és keresztirányú gépi előtolással, valamint metrikus és hüvelykmenetek vágására használható.
A nyolcfokozatú főorsó-fordulatszám és a 32–32 választható előtolás segít a megmunkálási feladathoz illő beállítás kiválasztásában. Az edzett és köszörült vezeték, a kúpgörgős csapágyazású főorsó és az olajfürdőben működő előtolómű a pontos, tartós üzemet támogatja. A mellékelt tokmány, bábok és gyorscserélős késtartó csökkentik az induláshoz szükséges külön beszerzések számát.
A főorsó Camlock DIN ISO 702-2, 5-ös méretű csatlakozású; a főorsóorr garantált koncentrikussági eltérése legfeljebb 0,015 mm. A főmotor elektromos fékezést kapott, a forgásirány a szánon kapcsolható. A kétcsatornás biztonsági elektronika, a kétoldali vészleállítás és a menetvágó, illetve előtoló mechanizmus egyidejű működtetését megakadályozó védelem a gép fontos szerkezeti jellemzői.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: vezér- és vonóorsós hagyományos esztergagép
Hosszúság: kb. 1964 mm
Szélesség/mélység: kb. 869 mm
Magasság: kb. 1475 mm
Súly: kb. 518kg
Munkatér:
Csúcsmagasság: 180 mm
Csúcstávolság: 1000 mm
Elforduló átmérő a gépágy felett: 360 mm
Elforduló átmérő a keresztszán felett: 225 mm
Főorsó:
Fordulatszám-tartomány: 70–2400 ford./perc
Fordulatszámfokozatok száma: 8
Főorsócsatlakozás: Camlock DIN ISO 702-2, 5-ös méret
Főorsófurat: 52 mm
Főorsókúp: MK 6
Főorsóorr garantált koncentrikussági eltérése: ≤ 0,015 mm
Szánmozgások és előtolások:
Felső szán mozgástartománya: 100 mm
Keresztszán mozgástartománya: 170 mm
Hosszirányú előtolás: 0,052–1,392 mm/fordulat
Hosszirányú előtolások száma: 32
Keresztirányú előtolás: 0,014–0,38 mm/fordulat
Keresztirányú előtolások száma: 32
Menetvágás:
Metrikus menetemelkedés: 0,4–7 mm
Metrikus menetemelkedések száma: 26
Hüvelykmenetek: 4–56 menet/hüvelyk
Hüvelykmenetek száma: 34
Szegnyereg:
Szegnyereg kúpja: MK 3
Szegnyereghüvely löket: 120 mm
Szegnyereghüvely átmérője: 42 mm
Elektromos adatok:
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Összes névleges teljesítmény: 2,2 kW
Főmotor fékezése: elektromos
Hűtőrendszer:
Hűtőfolyadék-szivattyú: igen
Hűtőfolyadék-tartály: kivehető, szintjelzővel
Vezérlés:
DPA 31 Plus digitális helyzetkijelző és hagyományos gépvezérlés:
A TM 3610D nem CNC-vezérlésű eszterga: a kezelő választja ki a fordulatszámfokozatot és a gépi előtolást. A gyári adatlap képein DPA 31 Plus digitális helyzetkijelző látható, amely a szánok pozíciójának leolvasását segíti; a kijelző típusa fordulatszám-kijelzésre is alkalmas.
Műszaki adatok:
Gépvezérlés: hagyományos, nem CNC
Digitális helyzetkijelző típusa: DPA 31 Plus
Helyzetkijelző kapacitása: 3 tengely
Fordulatszám-kijelzés: a DPA 31 Plus rendszer támogatja
Főorsó forgásirányának kapcsolása: a szánon
Gépi előtolás: hossz- és keresztirányban választható
Alapfelszereltség:
Ø 200 mm-es hárompofás esztergatokmány, Camlock 5-ös méret
Állóbáb Ø 7–102 mm munkadarab-átmérőhöz
Futóbáb Ø 10–60 mm munkadarab-átmérőhöz
LED géplámpa
MK 6–MK 4 kúpszűkítő
MK 4 állócsúcs
SWH 3-E gyorscserélős késtartó
20 × 100 mm-es, D típusú késtartó 18 mm-es négyszög keresztmetszetű esztergakéshez
DPA 31 Plus digitális helyzetkijelző
Hűtőfolyadék-szivattyú kivehető, szintjelzős tartállyal
Acélszerkezetű gépállvány
Kezelőszerszámok
Opcionális:
Tokmányok és homloktárcsák:
Ø 200 mm-es, egyenként állítható pofájú négypofás öntöttvas tokmány, Camlock 5-ös méret
BISON Ø 200 mm-es, önközpontosító hárompofás öntöttvas tokmány, Camlock 5-ös méret
BISON Ø 200 mm-es, önközpontosító négypofás öntöttvas tokmány, Camlock 5-ös méret
Ø 330 mm-es homloktárcsa, Camlock 5-ös méret
Késtartók és esztergakések:
20 × 100 mm-es, D típusú pótkéstartó
30 × 100 mm-es, H típusú pótkéstartó
16 mm-es, 11 részes esztergakés-készlet
DMS16-2, 16 mm-es, 5 részes váltólapkás keményfém esztergakés-készlet
16 mm-es, 5 részes „Made in Germany” keményfém esztergakés-készlet
DMS16-1, 16 mm-es, 5 részes keményfém esztergakés-készlet
Ütközők és gépfelállítás:
Micro pozícióütköző
SEU1 precíziós gépláb
Munkahelyi kiegészítők:
Unicraft Gumiszőnyeg többféle méretben
