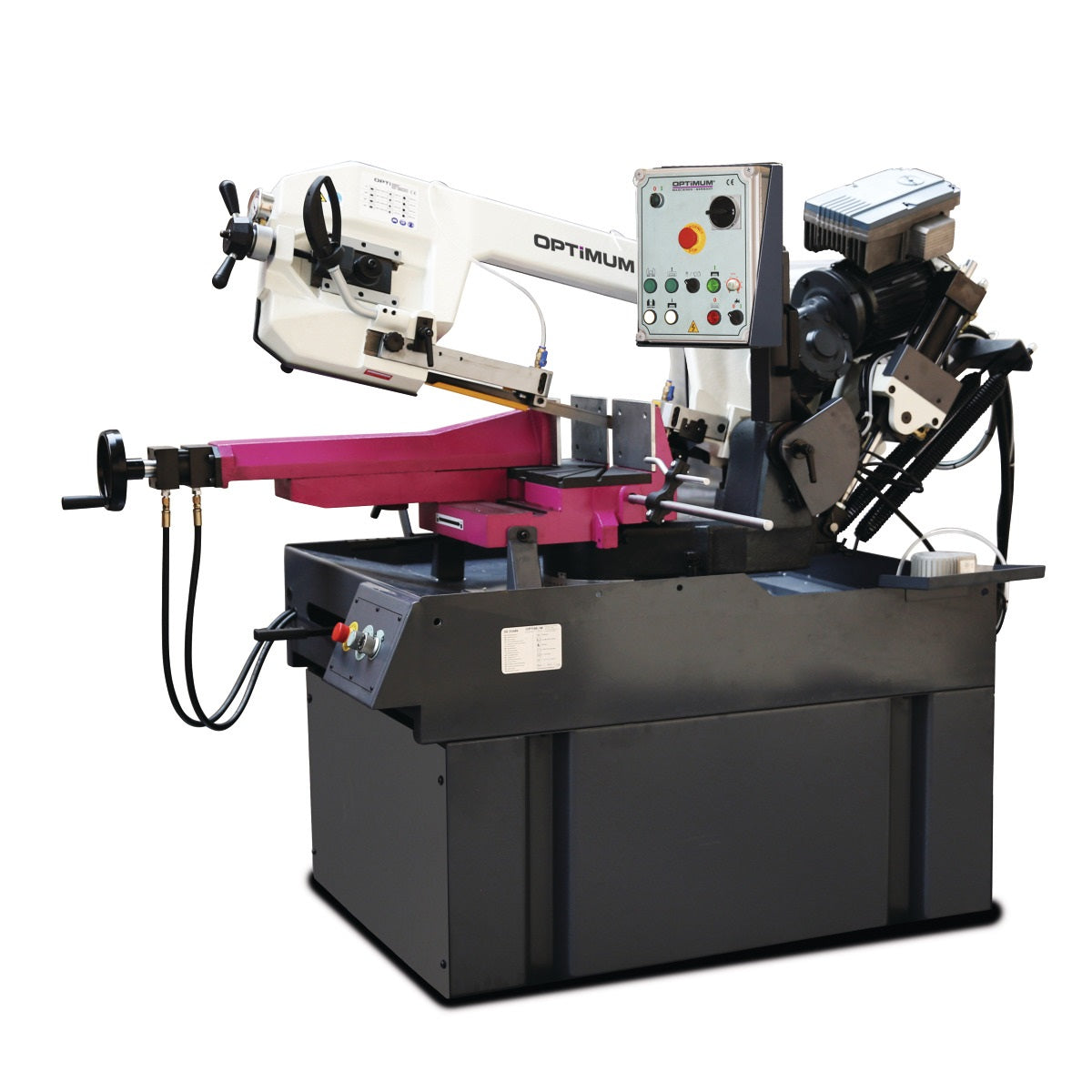

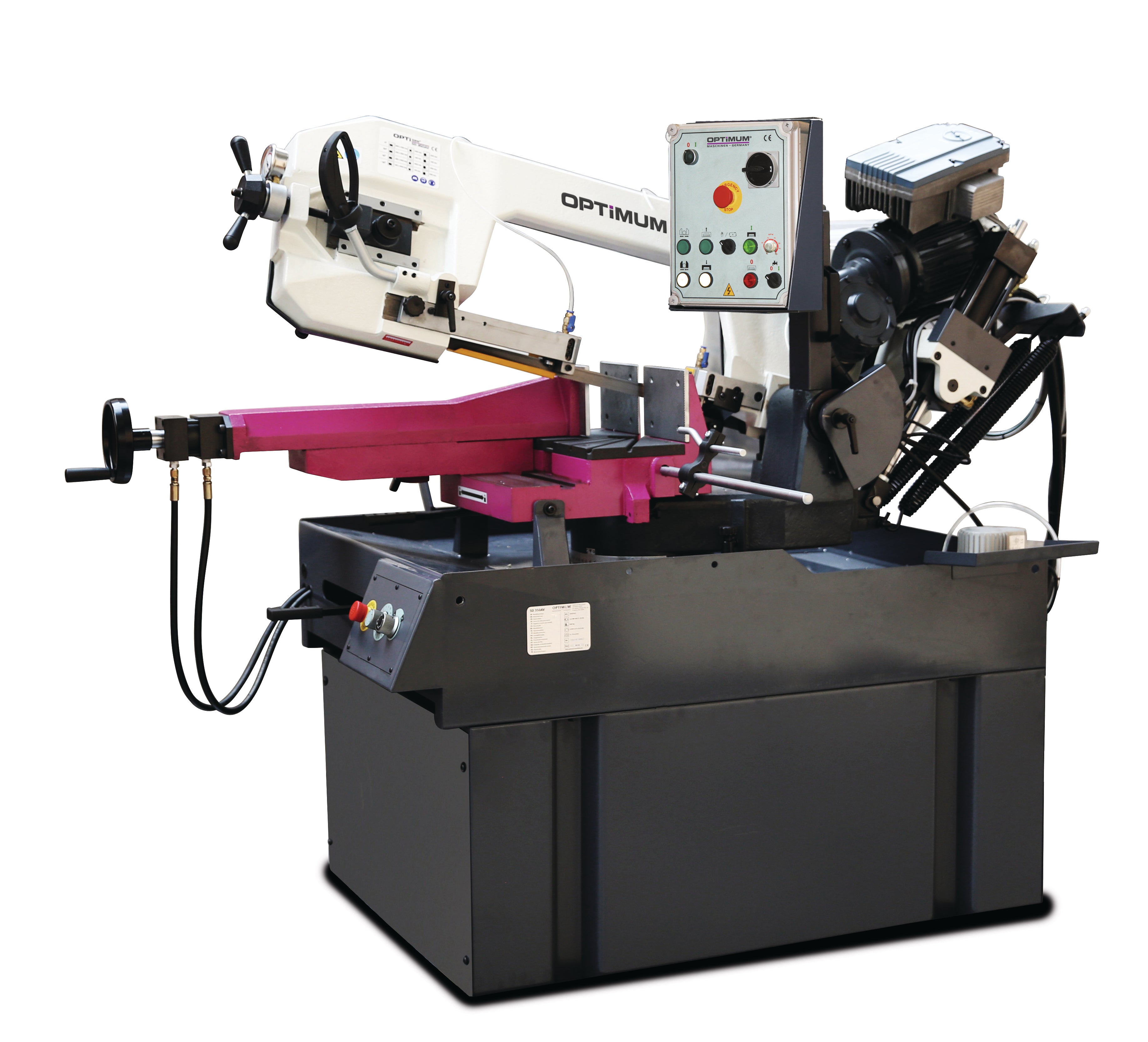

Félautomata, fémipari fűrészgép Siemens inverteres meghajtással. Professzionális és robusztus fűrész akár 350 mm-es vágási kapacitással, automatikus fűrészkar visszaemeléssel és gérvágási lehetőséggel.
Nehéz ipari kivitel, Csendes működés
Kézi vagy félautomata működtetés
Fokozat nélkül állítható fűrészlap sebessége 15-100 m/p között.
Nagy vágáspontosság, rezgésmentes járás
Gérvágáshoz a fűrészkeret -45°és 60° között elfordítható
Gyárilag felszerelt kiváló minőségű bi-metal fűrészszalaggal
Forgácskefe a tiszta és hosszabb élettartamú szalag érdekében
Végálláskapcsoló mikrokapcsolóval
Fűrészszalag feszítő rendszer (kézi) nyomásellenőrző manométerrel
Görgős bevezető a hosszú és nehéz munkadarabokhoz
Hűtőfolyadék szivattyú és hidraulika rendszer a satu és a fűrészkar mozgatásához
Csapágyazott fűrészlap-vezető karbid lemezekkel az optimális vágási eredmények elérése érdekében
Az előtolási sebesség egyszerű szabályozása a kezelő pultról
Gyors szorítású gépsatu a különböző méretű anyagok befogására
Teljesen felszerelt gép, a felhasználó az üzembe helyezést követően azonnal munkához láthat
C2 EMV osztály
2-csatornás biztonság gyors leállással vészhelyzet esetén
Siemens Sinamics G110M fokozatmentes inverteres hajtással
Félautomata működés
1/ A satu zárása hidraulikával és a motor bekapcsolása
2/ A fűrészkeret leengedése vágáshoz
3/ Vágás befejeztével a motor leállítása és a fűrészkeret hidraulikus visszaemelése a kiindulási helyzetbe
MŰSZAKI ADATOK
Méretek és súlyok
HxSzxM: 1935x1075x1626 mm
Nettó súly kb. 600 kg
Elektromos adatok
Meghajtó motor bemenete 2,2 kW Hálózati frekvencia 50 Hz Tápfeszültség 400 V
Hidraulikus szivattyú motor bemenete 1,4 kW Fázis (ok) 3 Ph
Hűtőfolyadék-szivattyú motor bemenete 50 W
Teljes névleges érték 3,8 kW
Gépadatok
Fűrészszalag sebessége (i) 15-100 m / perc
A fűrészszalag vastagsága 0,9 mm
Fűrészszalag hossza 2925 mm
Fűrészszalag szélessége 27 mm
Vágási tartományok
Szögvágás -45 - +60 °
Vágási tartomány 0 ° kör (teljes anyag) 270 mm
Vágási tartomány + 45 ° kerek (teljes anyag) 230 mm
Vágási tartomány 0 ° zártszelvény (teljes anyag) 230 mm
Vágási tartomány + 45 ° négyzet (teljes anyag) 200 mm
Vágási tartomány 0 ° zártszelvény fektetve (teljes anyag) 230 x 350 mm
Vágási tartomány + 45 ° zártszelvény egyenesen (teljes anyag) 210 x 220 mm
Vágási tartomány -45 ° kör (teljes anyag) 230 mm
Vágási tartomány + 60 ° kerek (teljes anyag) 140 mm
Vágási tartomány -45 ° zártszelvény (teljes anyag) 170 mm
Vágási tartomány + 60 ° zártszelvény (teljes anyag) 140 mm
Vágási tartomány -45 ° zártszelvény fektetve (teljes anyag) 140 x 200 mm
Vágási tartomány + 60 ° zártszelvény egyenesen (teljes anyag) 140 x 220 mm
Vezérlés, vezérlőpult:
- Főkapcsoló
- Be- kikapcsoló forgógomb
- Ciklus indítása kapcsoló nyomógomb
- Kikapcsoló nyomógomb
- Forulatszám szabályzó forgógomb
- Vészleállító nyomógomb
- Satu nyitás nyomógomb
- Satu zárás nyomógomb
- Kézi / félautomatikus működés választó kapcsoló
- Fűrészkeret leengedés
- Fűrészkeret felemelés nyomógomb
- Hűtő-kenő folyadék szivattyú be- kikapcsoló forgatókapcsoló
A gépalap előlapján lévő kezelőegységek:
- Fűrészkeret szögbeállási helyzetének a rögzítőkarja
- Vészleállító nyomógomb
- Fűrészkeret hidraulikus süllysztésének elindítása, megállítása választókapcsoló
- Fűrészkeret süllyesztés sebességének a szabályzó forgatógombja
SZÁLLÍTÁSI TARTALOM
Anyagütköző
Bi-metal fűrészszalag 4-6 ZpZ M42
Gépalépítmény
Hűtőfolyadék szivattyú
