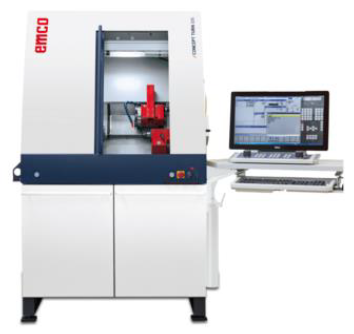

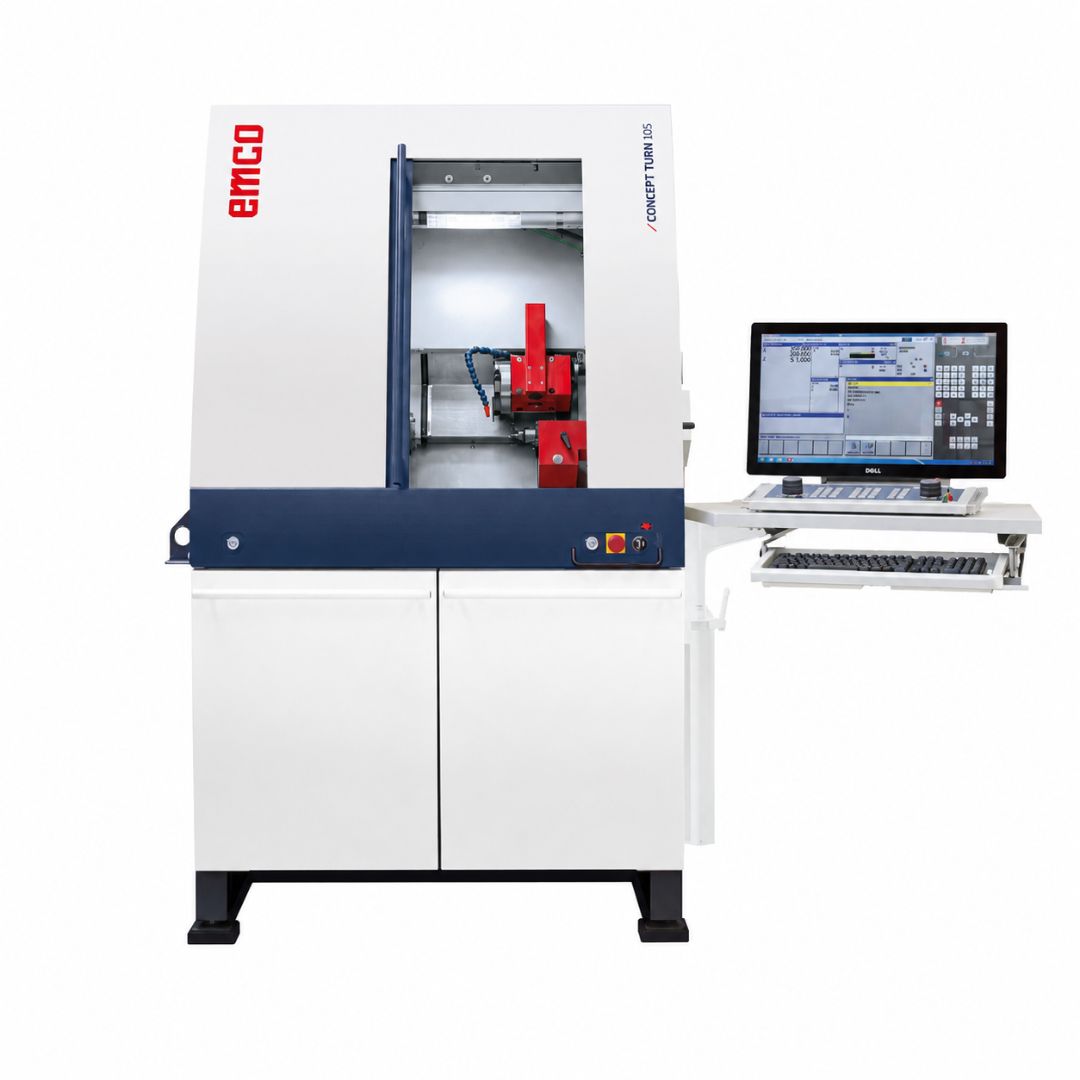

Az EMCO Concept TURN 105 stabil ferdeágyával, 8 állomásos revolverével és cserélhető WinNC vezérlésével ipari szintű, biztonságos és sokoldalú CNC-esztergálási képzést biztosít hosszú távon.
Az EMCO Concept TURN 105 kompakt, PC-vezérelt CNC esztergagép, amelyet ipari szintű CNC-oktatáshoz és gyakorlati technológiai képzéshez fejlesztettek. Sík-, hossz- és kontúresztergálási, beszúrási, leszúrási, menetvágási és fúrási műveletek oktatására egyaránt alkalmas.
A cserélhető EMCO WinNC vezérlési rendszerrel több, iparban elterjedt CNC-vezérlés oktatható ugyanazon a gépen. Kompakt méretének és teljesen zárt munkaterének köszönhetően tanműhelyekben és oktatólaborokban is biztonságosan telepíthető, miközben valós ipari megmunkálási körülményeket biztosít.
A merev, rezgéscsillapító szürkeöntvény ferdeágy, az előfeszített, holtjátékmentes golyósorsók, a lineáris vezetékek és a nagy felbontású tengelyhajtások nagy stabilitást és pontos mozgásvezérlést biztosítanak. A fokozatmentesen szabályozható főhajtás, az automatikus referenciafelvétel és a 8 állomásos automatikus revolverfej az ipari CNC-esztergák működését valósághűen modellezi.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: PC-vezérelt, 2 tengelyes asztali CNC esztergagép
Gépágy kialakítása: szürkeöntvény ferdeágy
Vezérelt tengelyek száma: 2
Vezérelt tengelyek: X és Z
Munkatér:
Elforduló átmérő gépágy felett: Ø180 mm
Elforduló átmérő keresztszán felett: Ø75 mm
Maximális esztergálható átmérő: Ø75 mm
Maximális esztergálható hossz: 121 mm
Csúcstávolság opcionális szegnyereggel: 236,5 mm
Főorsó furat: Ø20,5 mm
Rúdáteresztés manuális tokmánnyal: Ø18 mm
Tengelymozgások:
X tengely elmozdulása: 55 mm
Z tengely elmozdulása: 172 mm
Főorsó:
Főorsó-fordulatszám: 150–4000 ford./perc
Főorsómotor: háromfázisú aszinkron AC motor
Főorsómotor teljesítménye: 1,9 kW
Maximális nyomaték 60%-os bekapcsolási idő mellett: 14 nm
Főorsócsatlakozás: EMCO
Első főorsócsapágy átmérője: Ø45 mm
Főorsó forgásiránya: jobb- és balirányú
Revolverfej:
Kivitel: automatikus tárcsás revolverfej
Szerszámhelyek száma: 8
Külső szerszámok késszármérete: 12 × 12 mm
Belső szerszámok befogófurata: Ø16 mm
Előtoló hajtások:
Gyorsjárat X/Z tengelyen: 5 m/perc
Munka-előtolás X/Z tengelyen: 0–5 m/perc
Maximális előtolóerő: 2000 N
Pontosság:
Pozicionálási szórás Ps X/Z tengelyen a VDI 3441 szerint: 0,005/0,005 mm
Szegnyereg – opcionális:
Kivitel: pneumatikus szegnyereg
Szegnyereghüvely löket: 120 mm
Szegnyereghüvely átmérője: Ø35 mm
Hűtőrendszer – opcionális:
Hűtőfolyadék-tartály térfogata: 35 l
Szállítási teljesítmény: 15 l/perc
Maximális hűtőfolyadék-nyomás: 0,5 bar
Kenőrendszer:
Vezetékek és golyósorsók kenése: automatikus központi olajkenés
Főorsócsapágyak kenése: élettartamra szóló zsírkenés
Elektromos adatok:
Tápfeszültség: 230 V, 1 fázis, N/PE
Megengedett feszültségingadozás: ±10%
Frekvencia: 50/60 Hz
Csatlakoztatott teljesítmény: 2,3 kVA
Szükséges főbiztosító: 16 A
Működési hőmérséklet: +10–+35 °C
Méretek és tömeg:
Hosszúság: 1135 mm
Szélesség: 1100 mm
Magasság: 1030 mm
Orsó forgástengelyének magassága a gép alapsíkjától: 267 mm
Gép tömege: 350 kg
Méretek és tömeg: gépalépítmény nélkül
Zajterhelés:
Átlagos hangkibocsátási szint: 69 dB(A)
Vezérlés:
EMCO WinNC – SINUMERIK Operate 840D sl / 828D vezérlés
A Concept TURN 105 PC-alapú EMCO WinNC rendszerrel és SINUMERIK Operate 840D sl/828D kezelőfelülettel rendelkezik. A WinNC az ipari CNC-vezérlés kezelőfelületét, programozási rendszerét és működési logikáját képezi le, miközben közvetlenül működteti a gépet. Másik vezérlőrendszer szoftveresen, a gép hardveres átalakítása nélkül választható ki.
Műszaki adatok:
Vezérlőplatform: PC-alapú EMCO WinNC
Kezelőfelület: SINUMERIK Operate 840D sl/828D
Vezérlő számítógép: igen
Érintőképernyő: 24 col
Választható esztergavezérlések: SINUMERIK Operate 840D sl/828D, FANUC 31i, Fagor 8055
Vezérlőrendszer-váltás: szoftveresen, körülbelül egy percen belül
Programozóállomás: a gépi WinNC szoftverrel azonos rendszer
Hálózati elérés: igen
Távoli hozzáférés: igen, standard Windows-alkalmazásokkal
Virtuális kezelőpanel: EMCO Easy2Control, opcionális
Hardveres gépkezelő panel: EMCO Easy2Operate, opcionális
3D grafikus szimuláció: EMCO Win3DView, opcionális
A gépen elérhető szoftverfunkciók:
A kiválasztott ipari CNC-vezérlésnek megfelelő programozási környezet
Gépi és vezérlő-kezelőfelület megjelenítése
CNC-programok létrehozása, szerkesztése és kezelése
Szerszámadatok és szerszámkorrekciók kezelése
Esztergálási és menetmegmunkálási ciklusok
Programátvitel hálózaton keresztül
Szoftveres váltás a különböző vezérlőrendszerek között
Valósághű oktatás a gépen és a programozóállomásokon
Opcionális 3D munkatér-, munkadarab-, szerszám- és befogóeszköz-megjelenítés
Opcionális ütközésellenőrzés, metszeti nézet és szerszámkönyvtár
Alapfelszereltség:
FONTOS! A tokmány nem része az alapfelszereltségnek, azt az alkalmazási igényeknek megfelelően külön kell kiválasztani és megrendelni!
Stabil, szürkeöntvény ferdeágyas gépszerkezet
Hárompontos gépágy-alátámasztás
Teljesen zárt munkatér
Nagyméretű biztonsági betekintőablak
Teljes körű forgácsvédelem
Fokozatmentesen szabályozható főhajtás
Jobb- és balirányú főorsóforgás
Precíziós, élettartam-kenésű főorsócsapágyazás
Lineáris vezetékek
Előfeszített, holtjátékmentes golyósorsók
Automatikus központi olajkenés
Automatikus 8 állomásos tárcsás revolverfej
Automatikus referenciafelvétel
Állandó vágósebesség funkció
Mikroprocesszoros helyzetfelügyelet
Nagy felbontású tengelymotorok
Biztonsági ajtóreteszelés
Vészleállító nyomógomb
CE-előírásoknak megfelelő biztonsági rendszer
Opcionális:
Vezérlés és kezelőelemek:
EMCO Easy2Operate hordozható hardveres gépkezelő panel
EMCO Easy2Control virtuális képernyő-billentyűzet
Elektronikus kézikerék
Választható EMCO WinNC esztergavezérlések
EMCO Win3DView 3D megmunkálási és ütközésszimuláció
EMCO CAMConcept CAD/CAM- és CNC-oktatószoftver
Befogás és munkadarab-megtámasztás:
Pneumatikus szegnyereg
Pneumatikus csatlakozóegység
Pneumatikus 3-pofás erőtokmány
Automatikus befogóberendezés
Hűtés és kenés:
35 literes hűtőrendszer 15 l/perc szállítási teljesítménnyel
Minimálkenő rendszer
Automatizálás:
Programozható pneumatikus automata gépajtó
Robotinterfész
DNC-interfész
OPC UA UMATI-interfész
FMS- és CIM-rendszerekbe történő integrálás
Gépelhelyezés és szerszámozás:
Gépalépítmény kihúzható tárolófiókkal és PC-tárolóhellyel
Elforgatható monitor- és billentyűzettartó asztal
Külső és belső esztergaszerszámok
Szerszámtartó-csomagok
Bővített kezdő szerszámcsomag
